फोटोवोल्टिक परिदृश्यों में उपयोग किए जाने वाले लो-वोल्टेज पावर फैक्टर नियंत्रकों को चार-चतुर्थांश संचालन क्षमता से सुसज्जित क्यों किया जाना चाहिए?

तेजी से बढ़ते वितरित फोटोवोल्टिक क्षेत्र के वर्तमान युग में, एक व्यापक तकनीकी ग़लतफ़हमी चुपचाप फोटोवोल्टिक बिजली स्टेशनों की स्थिरता और लाभप्रदता को प्रभावित कर रही है। वितरित फोटोवोल्टिक प्रणालियों के कई मालिक अभी भी औद्योगिक परिदृश्यों में उपयोग किए जाने वाले पारंपरिक कम वोल्टेज प्रतिक्रियाशील बिजली मुआवजा समाधान को अपनाते हैं। अंततः, वे निस्संदेह पाएंगे कि फोटोवोल्टिक पावर स्टेशनों को अक्सर पावर फैक्टर मूल्यांकन जुर्माना, वोल्टेज ओवर-लिमिट और यहां तक ​​​​कि असामान्य उपकरण ट्रिपिंग जैसे मुद्दों का सामना करना पड़ता है। लो-वोल्टेज प्रतिक्रियाशील बिजली मुआवजे के क्षेत्र में एक अग्रणी निर्माता के रूप में, Geyue Electric, वर्षों के ऑन-साइट प्रतिक्रियाशील बिजली मुआवजे के अनुभव के साथ, स्पष्ट रूप से बता सकता है कि इन समस्याओं का मूल कारण इस तथ्य में निहित है कि साधारण पावर फैक्टर नियंत्रक फोटोवोल्टिक बिजली उत्पादन के अद्वितीय संचालन तर्क के अनुकूल नहीं हो सकते हैं। इस मूल कारण को खत्म करने की कुंजी फोटोवोल्टिक पावर स्टेशनों को चार-चतुर्थांश संचालन क्षमताओं के साथ समर्पित कम-वोल्टेज पावर फैक्टर नियंत्रकों से लैस करना है।

एक फोटोवोल्टिक प्रणाली जिसने पारंपरिक विद्युत प्रवाह पैटर्न को तोड़ दिया है

पारंपरिक कारखानों में, बिजली का प्रवाह एकतरफ़ा और स्थिर होता है, जिसमें विद्युत ऊर्जा पावर ग्रिड से लोड तक प्रवाहित होती है। पारंपरिक कारखानों में प्रतिक्रियाशील बिजली मुआवजे का लक्ष्य सीधा है - एक प्रकार के आगमनात्मक भार द्वारा खपत की गई प्रतिक्रियाशील बिजली की भरपाई करना। इस मामले में, पारंपरिक औद्योगिक बिजली वितरण प्रणाली एक तरफा सड़क की तरह है, और पारंपरिक पावर फैक्टर नियंत्रक जो एक दिशा से प्रतिक्रियाशील शक्ति को नियंत्रित करता है, एक यातायात पुलिस अधिकारी की तरह है जो केवल एक दिशा से आने वाले वाहनों का निरीक्षण और निर्देशन कर सकता है। हालाँकि, एक फोटोवोल्टिक पावर स्टेशन मूलतः एक सक्रिय बिजली उत्पादन प्रणाली है। इसके कनेक्शन बिंदु पर बिजली प्रवाह की दिशा सूर्य के प्रकाश की तीव्रता के साथ वास्तविक समय में बदलती है, और यह अक्सर "बिजली की खपत" और "बिजली उत्पादन" के बीच बदल सकती है। यह दो-तरफा और परिवर्तनशील बिजली प्रवाह प्रतिक्रियाशील बिजली की मांग की प्रकृति और दिशा को बेहद जटिल बना देता है। इसलिए, एक पारंपरिक पावर फैक्टर नियंत्रक जो एक सामान्य ट्रैफिक पुलिस अधिकारी के बराबर है, केवल प्रतिक्रियाशील शक्ति के लिए एक तरफा मुआवजा दे सकता है, जिसमें एक शक्तिशाली ट्रैफिक कमांड सेंटर की क्षमता का अभाव है जो एक साथ फोटोवोल्टिक पावर स्टेशन के "दो-तरफा त्रि-आयामी ट्रैफिक सिस्टम" का निरीक्षण और निर्देशन कर सकता है।

चार-चतुर्थांश संचालन क्षमता के मूल मूल्य का गहन विश्लेषण

पावर फैक्टर कंट्रोलर की चार-चतुर्थांश संचालन क्षमता एक प्रमुख तकनीक है जिसे विशेष रूप से फोटोवोल्टिक प्रणालियों में ग्रिड कनेक्शन बिंदु पर सक्रिय और प्रतिक्रियाशील शक्ति के जटिल इंटरवेविंग और गतिशील प्रवाह को संबोधित करने के लिए डिज़ाइन किया गया है। चार-चतुर्थांश संचालन क्षमता सक्रिय शक्ति (पी) और प्रतिक्रियाशील शक्ति (क्यू) की सकारात्मक और नकारात्मक दिशाओं पर आधारित है, जो विद्युत ऊर्जा के प्रवाह की स्थिति को चार कार्य क्षेत्रों में विभाजित करती है। फोटोवोल्टिक पावर स्टेशनों के लिए, इन चार चतुर्थांशों में से प्रत्येक फोटोवोल्टिक पावर स्टेशन के संपूर्ण ग्रिड कनेक्शन बिंदु की समग्र परिचालन स्थिति और उस राज्य के तहत समग्र मुआवजे की आवश्यकताओं से मेल खाता है।

जब फोटोवोल्टिक प्रणाली रात के समय या बादल वाले दिनों में बिजली पैदा नहीं कर रही होती है, तो यह एक सामान्य बिजली उपयोगकर्ता की तरह व्यवहार करती है, सक्रिय बिजली का उपभोग करते हुए संभवतः ग्रिड से आगमनात्मक प्रतिक्रियाशील शक्ति को अवशोषित करती है। पावर फैक्टर कंट्रोलर को लो-वोल्टेज शंट कैपेसिटर के समूह पर स्विच द्वारा प्रतिक्रियाशील पावर लोड इंजेक्ट करने के लिए कैपेसिटर स्विचिंग डिवाइस को निर्देशित करने की आवश्यकता होती है। हालाँकि, जब फोटोवोल्टिक प्रणाली पर्याप्त रोशनी की स्थिति में बिजली पैदा कर रही होती है, तो फोटोवोल्टिक इन्वर्टर ग्रिड को सक्रिय बिजली की आपूर्ति करता है, और स्थिति पूरी तरह से अलग होती है। इस समय, लंबी दूरी के केबलों द्वारा उत्पन्न कैपेसिटिव चार्जिंग प्रभाव फोटोवोल्टिक सिस्टम को कैपेसिटिव रिएक्टिव पावर को ग्रिड में वापस भेजने का कारण बन सकता है, जिसके परिणामस्वरूप ग्रिड कनेक्शन बिंदु पर वोल्टेज में वृद्धि हो सकती है। पावर फैक्टर नियंत्रक को इन अतिरिक्त कैपेसिटिव रिएक्टिव पावर को अवशोषित करने के लिए एसवीजी या इंडक्टिव रिएक्टिव पावर आउटपुट क्षमता वाले हाइब्रिड मुआवजा डिवाइस को निर्देशित करने में सक्षम होना चाहिए। इससे भी महत्वपूर्ण बात यह है कि आधुनिक ग्रिड नियमों के लिए आवश्यक है कि फोटोवोल्टिक पावर स्टेशन न केवल ग्रिड में हस्तक्षेप करने के लिए प्रतिक्रियाशील शक्ति को वापस न दें, बल्कि वोल्टेज का समर्थन करने के लिए प्रेषण निर्देशों के अनुसार गतिशील रूप से आगमनात्मक या कैपेसिटिव प्रतिक्रियाशील शक्ति प्रदान करने की क्षमता भी होनी चाहिए। यह दावा करता है कि पावर फैक्टर नियंत्रक सभी चार चतुर्थांशों में प्रतिक्रियाशील बिजली प्रवाह को प्रबंधित करने और "निष्क्रिय मुआवजे" से "सक्रिय समर्थन" में संक्रमण प्राप्त करने में सक्षम है।

वास्तविक जोखिम जो चार-चतुर्थांश संचालन क्षमता की अनुपस्थिति को ट्रिगर करेंगे

यदि चार चतुर्भुजों में काम करने की क्षमता के बिना एक पारंपरिक पावर फैक्टर नियंत्रक को अपनाया जाता है, तो कम वोल्टेज प्रतिक्रियाशील बिजली प्रणाली बिजली उत्पादन के दौरान वास्तविक प्रतिक्रियाशील बिजली की मांग को सटीक रूप से पहचानने में असमर्थ होगी। पारंपरिक पावर फैक्टर नियंत्रक में गलत निर्णय और गलत संचालन का खतरा होता है। सबसे आम समस्या यह है कि एक फोटोवोल्टिक पावर स्टेशन की बिजली उत्पादन अवधि के दौरान, स्टेशन के भीतर प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली कैपेसिटिव प्रतिक्रियाशील शक्ति को संभालने में असमर्थ होती है, जिसके परिणामस्वरूप ओवरवॉल्टेज ट्रिपिंग और बिजली उत्पादन का नुकसान होता है। साथ ही, प्रतिक्रियाशील बिजली उत्पादन की दिशा को सटीक रूप से नियंत्रित करने के लिए फोटोवोल्टिक पावर स्टेशन की कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली की अक्षमता के कारण, फोटोवोल्टिक पावर स्टेशन को पावर फैक्टर मानकों को पूरा नहीं करने के लिए पावर ग्रिड कंपनी से आर्थिक दंड का सामना करने की संभावना है। लंबे समय में, फोटोवोल्टिक बिजली उत्पादन की जटिल और गतिशील प्रतिक्रियाशील बिजली मांगों से निपटने के लिए चार चतुर्भुजों में काम करने की क्षमता और इसके द्वारा नियंत्रित मुआवजा उपकरण के बिना पारंपरिक पावर फैक्टर नियंत्रक का उपयोग करने से उपकरण की टूट-फूट भी बढ़ जाएगी और संपूर्ण फोटोवोल्टिक वितरण प्रणाली के स्थिर संचालन पर असर पड़ेगा।

गेयू इलेक्ट्रिक जेकेएफजी श्रृंखला: फोटोवोल्टिक परिदृश्यों के लिए तैयार स्मार्ट समाधान

उद्योग के दर्द बिंदु की गहन समझ कि "फोटोवोल्टिक पावर स्टेशन, पारंपरिक यूनिडायरेक्शनल मुआवजा नियंत्रकों के उपयोग के कारण, बिजली उत्पादन और बिजली की खपत के बीच स्विचिंग के लिए अनुकूल नहीं हो सकते हैं, जिसके परिणामस्वरूप गलत प्रतिक्रियाशील बिजली मुआवजा, जुर्माना, उपकरण ट्रिपिंग और सिस्टम अस्थिरता का सामना करना पड़ता है" ने Geyue Electric को विशेष रूप से फोटोवोल्टिक परिदृश्यों के लिए डिज़ाइन किए गए कम-वोल्टेज पावर फैक्टर नियंत्रकों की जेकेएफजी श्रृंखला पेश करने के लिए हमारे शक्तिशाली आर एंड डी प्लेटफॉर्म और स्वचालित विनिर्माण आधार का लाभ उठाने में सक्षम बनाया है। पावर फैक्टर नियंत्रकों की यह श्रृंखला अंतरराष्ट्रीय और राष्ट्रीय मानकों का सख्ती से पालन करती है, और इसका मुख्य कार्य सटीक चार-चतुर्थांश संचालन क्षमताओं को प्राप्त करना है। पावर फैक्टर नियंत्रकों की यह श्रृंखला फोटोवोल्टिक बिजली उत्पादन में परिवर्तनों को सटीक रूप से समझ सकती है, वास्तविक प्रतिक्रियाशील बिजली की मांग की दिशा और भार के परिमाण को सटीक रूप से निर्धारित कर सकती है, और इस तरह कैपेसिटर बैंक या मिश्रित मुआवजा डिवाइस को मिलीसेकंड में सटीक प्रतिक्रिया देने का आदेश दे सकती है। हमारी कंपनी विशेष रूप से इस बात पर जोर देती है कि चार-चतुर्थांश विश्लेषण की सटीकता सुनिश्चित करने के लिए, फोटोवोल्टिक साइट पर वर्तमान ट्रांसफार्मर की ध्रुवता को कम-वोल्टेज पावर फैक्टर नियंत्रकों की जेकेएफजी श्रृंखला द्वारा निर्दिष्ट वर्तमान दिशा (या बिजली माप दिशा) के अनुसार सही ढंग से जोड़ा जाना चाहिए, जो कम-वोल्टेज पावर फैक्टर नियंत्रकों की जेकेएफजी श्रृंखला की पूर्ण प्रभावकारिता को पूरी तरह से लागू करने के लिए आधारशिला है।

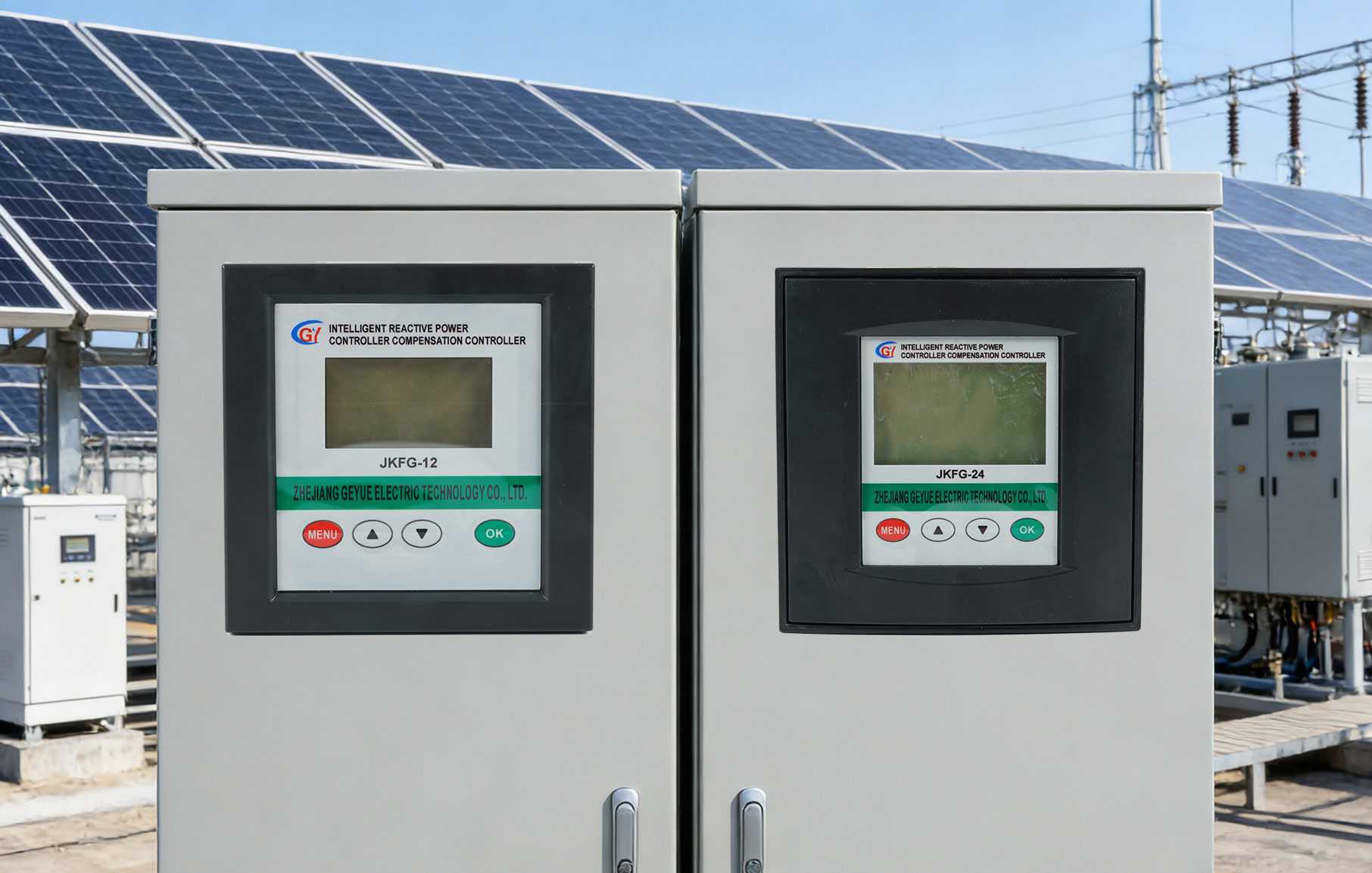

हमाराJKFG-12 फोटोवोल्टिक-विशिष्ट पावर फैक्टर नियंत्रकऔरJKFG-24 फोटोवोल्टिक-विशिष्ट पावर फैक्टर नियंत्रकवे बुद्धिमान संरक्षक हैं जो मैत्रीपूर्ण ग्रिड कनेक्शन, स्थिर संचालन और फोटोवोल्टिक पावर स्टेशनों के बढ़े हुए समग्र राजस्व की सुरक्षा करते हैं। एकल पावर फैक्टर कंट्रोलर से लेकर संपूर्ण लो-वोल्टेज रिएक्टिव पावर मुआवजा समाधान तक, Geyue Electric हमेशा ग्राहकों को उच्च-विश्वसनीयता मूल्य प्रदान करने के लिए प्रतिबद्ध रहा है। कृपया अपने फोटोवोल्टिक पावर स्टेशन के लिए अपनी कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति आवश्यकताओं को स्वतंत्र रूप से भेजेंinfo@gyele.com.cn. हम आपके प्रोजेक्ट के लिए अनुकूलित मुआवजा समाधान प्रदान करने के लिए तत्पर हैं। Geyue Electric का चयन अग्रणी प्रौद्योगिकी के साथ ऊर्जा परिवर्तन की चुनौतियों का शांतिपूर्वक सामना करना है।
