वास्तविक समय में पावर ग्रिड हार्मोनिक प्रदूषण को कैसे हटाएं? स्मार्ट एपीएफ सीरीज़ एक्टिव पावर फ़िल्टर जवाब देगा!

आवृत्ति कन्वर्टर्स और रेक्टिफायर जैसे विद्युत उपकरण व्यापक रूप से उपयोग किए जाने पर हार्मोनिक्स उत्पन्न करेंगे। इन अनियमित धाराओं से उपकरण ओवरहीटिंग, कम दक्षता और संवेदनशील उपकरणों को नुकसान हो सकता है, जिसके परिणामस्वरूप भारी आर्थिक नुकसान होता है। पारंपरिक निष्क्रिय फ़िल्टर पीपीएफ अब अपनी एकल फ़िल्टरिंग क्षमता, धीमी प्रतिक्रिया की गति और प्रतिध्वनि के जोखिम के कारण वर्तमान जटिल हार्मोनिक नियंत्रण की जरूरतों को पूरा नहीं कर सकता है। एपीएफ श्रृंखला सक्रिय पावर फ़िल्टर पीपीएफ से बेहतर है और वास्तविक समय में हार्मोनिक धाराओं के लिए गतिशील रूप से क्षतिपूर्ति कर सकता है। यह लेख के कार्य सिद्धांत की व्याख्या करेगाAPF श्रृंखला सक्रिय शक्ति फ़िल्टरऔर पारंपरिक फिल्टर की तुलना में इसके मुख्य लाभों का परिचय दें। यह सीखना कि कैसे APF श्रृंखला सक्रिय पावर फ़िल्टर प्रभावी रूप से हार्मोनिक समस्या को हल करती है, जिससे हमें बिजली की गुणवत्ता में सुधार करने, उपकरण सुरक्षा सुनिश्चित करने और ऊर्जा दक्षता में सुधार करने में इसकी महत्वपूर्ण भूमिका को बेहतर ढंग से समझने में मदद मिलेगी।

APF श्रृंखला सक्रिय पावर फ़िल्टर क्या है?

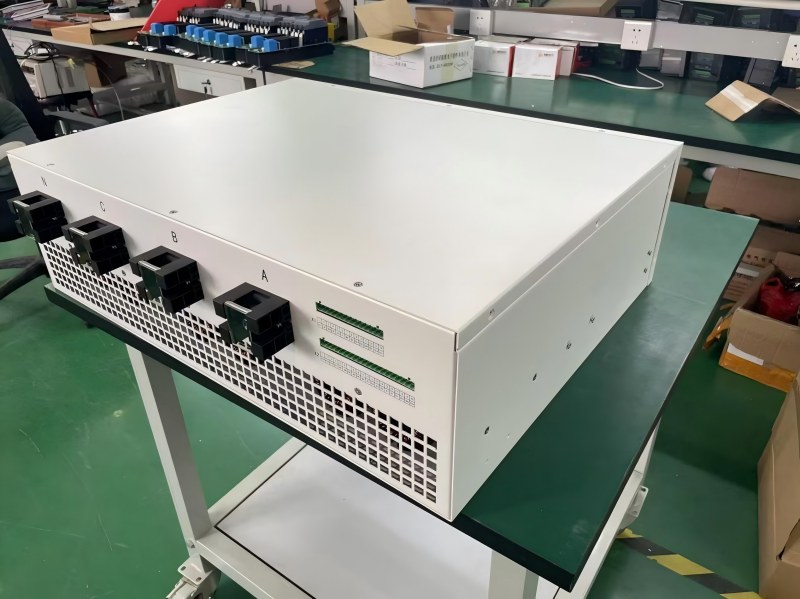

APF श्रृंखला सक्रिय शक्ति फ़िल्टरपावर इलेक्ट्रॉनिक्स तकनीक द्वारा निर्मित एक पेशेवर हार्मोनिक नियंत्रण उपकरण है। इसका मुख्य कार्य वास्तविक समय में पावर ग्रिड में हार्मोनिक धाराओं का पता लगाना और गतिशील रूप से समाप्त करना है, प्रभावी रूप से इनवर्टर या रेक्टिफायर जैसे नॉनलाइनियर लोड के कारण होने वाली बिजली की गुणवत्ता की समस्याओं को हल करना। पारंपरिक फ़िल्टर पीपीएफ के निष्क्रिय फ़िल्टरिंग से अलग, एपीएफ सक्रिय फ़िल्टर एक सक्रिय मुआवजा वर्तमान है जो विभिन्न परिदृश्यों जैसे औद्योगिक कारखानों, डेटा केंद्रों और चिकित्सा सुविधाओं की हार्मोनिक दमन आवश्यकताओं को हल कर सकता है, और बिजली की गुणवत्ता को अनुकूलित करने के लिए एक महत्वपूर्ण उपकरण है।

APF श्रृंखला सक्रिय पावर फ़िल्टर का कार्य सिद्धांत क्या है?

The APF श्रृंखला सक्रिय शक्ति फ़िल्टरवास्तविक समय की निगरानी के माध्यम से पावर ग्रिड में करंट को इकट्ठा करता है और उन हार्मोनिक्स की सटीक पहचान करता है जिन्हें उच्च गति वाले सेंसर के माध्यम से संसाधित करने की आवश्यकता होती है। एकीकृत डीएसपी और एफपीजीए चिप फ़िल्टर की कोर कंट्रोल यूनिट है, जो तात्कालिक प्रतिक्रियाशील पावर थ्योरी एल्गोरिथ्म के माध्यम से वास्तविक समय में इन धाराओं का विश्लेषण कर सकती है और हार्मोनिक आयाम और चरण मापदंडों का निर्धारण कर सकती है जिन्हें 3M के भीतर ऑफसेट करने की आवश्यकता होती है। इसके बाद, अंतर्निहित IGBT पावर कनवर्टर तुरंत गणना परिणामों के अनुसार हार्मोनिक लेकिन विपरीत चरण के रूप में समान आयाम के साथ एक मुआवजा वर्तमान उत्पन्न करेगा, और हार्मोनिक्स को खत्म करने के लिए पावर ग्रिड में इस वर्तमान को इंजेक्ट करेगा, अंततः 95% से अधिक हार्मोनिक्स को समाप्त कर देगा।

APF श्रृंखला सक्रिय पावर फ़िल्टर का मुख्य मूल्य क्या है?

APF श्रृंखला सक्रिय शक्ति फ़िल्टरपावर ग्रिड में हार्मोनिक्स के नियंत्रण में निम्नलिखित लाभ ला सकते हैं। सबसे पहले, यह ट्रांसफार्मर ओवरहीटिंग को रोक सकता है और संबंधित ऊर्जा हानि को कम कर सकता है। यह हार्मोनिक हस्तक्षेप के कारण रिले सुरक्षा उपकरणों की झूठी ट्रिपिंग को बहुत दबा सकता है, इसकी झूठी ट्रिपिंग दर को 90%तक कम कर सकता है। दूसरे, यह कैपेसिटर और मोटर्स जैसे प्रमुख उपकरणों के नुकसान को कम कर सकता है और उनकी सेवा जीवन का विस्तार कर सकता है। इसी समय, यह हार्मोनिक करंट द्वारा कब्जा किए गए ट्रांसफार्मर की वास्तविक क्षमता को जारी कर सकता है, जिससे बिजली की आपूर्ति प्रणाली की विश्वसनीयता और अर्थव्यवस्था में सुधार हो सकता है।

पीपीएफ की तुलना में एपीएफ के क्या फायदे हैं?

APF श्रृंखला सक्रिय शक्ति फ़िल्टरपीपीएफ निष्क्रिय फिल्टर पर महत्वपूर्ण व्यापक लाभ हैं। इसका मुख्य लाभ इसकी गतिशील वास्तविक समय समायोजन क्षमता में निहित है। एपीएफ 5ms के भीतर हार्मोनिक परिवर्तनों का जवाब दे सकता है और गतिशील हार्मोनिक ट्रैकिंग क्षमताओं को प्राप्त कर सकता है, जबकि पीपीएफ को हार्मोनिक परिवर्तनों का जवाब देने के लिए 100ms की आवश्यकता होती है, जो कि पीपीएफ की तुलना में 20 गुना तेज है। यह पावर ग्रिड के लिए बहुत मदद है जहां चर आवृत्ति उपकरण 60%से अधिक के लिए खाते हैं। एपीएफ 2-150 पूर्ण-आवृत्ति हार्मोनिक्स को कवर कर सकता है, जबकि पीपीएफ एलसी अनुनाद बिंदु डिजाइन द्वारा सीमित है और केवल प्रीसेट आवृत्ति बिंदुओं की एक छोटी संख्या को लक्षित कर सकता है, और वास्तविक प्रभावी बैंडविड्थ केंद्र आवृत्ति के% 5% से कम है। इस सीमा से बहु-आवृत्ति हार्मोनिक परिदृश्यों जैसे चिकित्सा उपकरण और डेटा केंद्रों के प्रबंधन में एक अंधा स्थान होगा। सिस्टम सुरक्षा के संदर्भ में, एपीएफ बुद्धिमान प्रतिबाधा नियंत्रण के माध्यम से ग्रिड प्रतिध्वनि के जोखिम को समाप्त करता है, जबकि पीपीएफ हार्मोनिक प्रवर्धन या यहां तक कि बर्न उपकरण का कारण बन सकता है। 2019 में, एक निश्चित ऑटोमोबाइल कारखाने में एक पीपीएफ अनुनाद दुर्घटना सीधे $ 350,000 खो गई। एपीएफ एक साथ व्यापक बिजली प्रबंधन कार्यों जैसे कि प्रतिक्रियाशील बिजली मुआवजे को एकीकृत कर सकता है, जबकि पीपीएफ में केवल एक ही फ़िल्टरिंग फ़ंक्शन होता है। एपीएफ अपने जीवन चक्र में लगभग रखरखाव-मुक्त है, 10 वर्षों के लिए समग्र लागत को कम करता है, जबकि पीपीएफ को कैपेसिटर के नियमित प्रतिस्थापन और चल रहे रखरखाव लागत की आवश्यकता होती है। एपीएफ और पीपीएफ के बीच आवश्यक अंतर तकनीकी मार्ग में निहित है। पीपीएफ एक निष्क्रिय एंटी-एडेप्टिव डिवाइस है, जबकि एपीएफ पावर इलेक्ट्रॉनिक क्लोज-लूप कंट्रोल का उपयोग करके एक सक्रिय शासन प्रणाली है।
