वास्तव में एक संधारित्र क्या है?

मैं 15 वर्षों से इलेक्ट्रिकल इंजीनियरिंग उद्योग में हूं। आज, मुआवजा अलमारियाँ में कैपेसिटर के बारे में बात करते हैं।

1। वास्तव में एक संधारित्र क्या है?

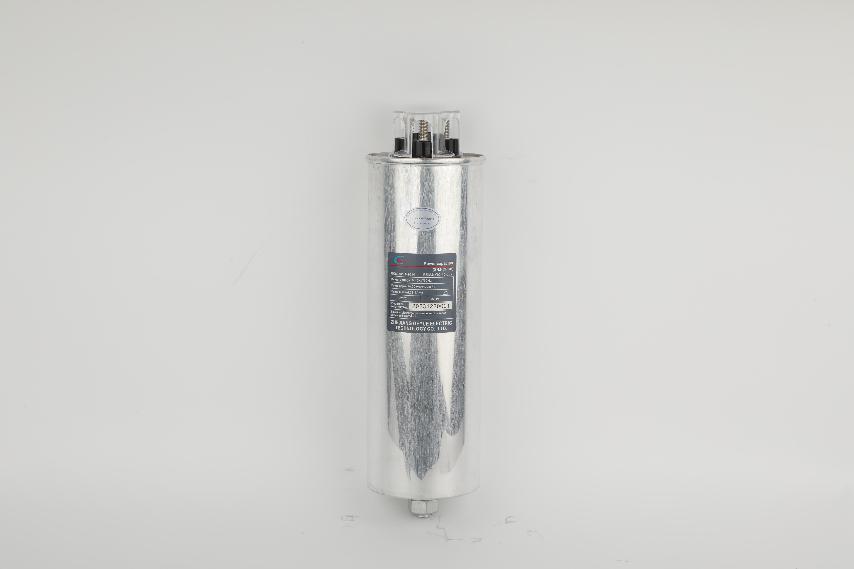

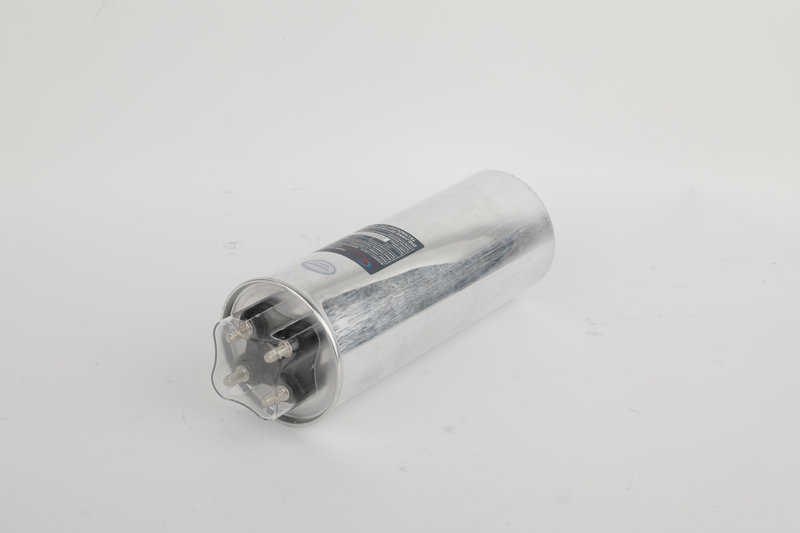

शक्ति संधारित्रप्रतिक्रियाशील बिजली मुआवजा प्रणालियों में ऊर्जा विनिमय में एक मुख्य भूमिका निभाते हैं। यह यह सिल्वर व्हाइट सिलेंडर है, 400V/30kvar कम वोल्टेज पारंपरिक प्रकार है। आइए इसे अलग करें और एक नज़र डालें। यह तीन भागों में विभाजित है: शेल, कोर और माइक्रोक्रिस्टलाइन मोम।

मोटी एल्यूमीनियम शेल लगभग 2 मिमी मोटी, विस्फोट-प्रूफ संस्करण के साथ शीर्ष पर दबाव वाल्व के साथ। यदि डिवाइस ओवरहीट करता है। यह दबाव वाल्व गर्म गैस को किनारे कर सकता है, दूसरों को चोट पहुंचाने से बचें। यह एक प्रकार का सुरक्षात्मक उपकरण है।

मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म 20 मीटर लंबी है। एल्यूमीनियम-जस्ता कोटिंग की मोटाई मकड़ी के रेशम की तरह है। सेल्फ-हीलिंग इस प्रक्रिया पर निर्भर करती है, अगर यह बिजली से घुस जाती है, तो ब्रेकडाउन पॉइंट के चारों ओर एल्यूमीनियम परत स्वचालित रूप से वाष्पित हो जाएगी, एक इन्सुलेटिंग क्षेत्र का निर्माण करेगी, स्वचालित रूप से गलती बिंदु को अलग कर देगी।

माइक्रोक्रिस्टलाइन मोम का उपयोग एक संसेचन एजेंट के रूप में किया जाता है, कमरे के तापमान पर ठोस, ड्रॉप पिघलने बिंदु 70 ℃ से अधिक है। उपयोग के दौरान तेल रिसाव के बारे में चिंता करने की आवश्यकता नहीं है, पर्यावरण प्रदूषण से बचा जाता है। इसमें न केवल शुष्क संरचना की विशेषताएं हैं, बल्कि संसेचन के फायदे भी हैं।

2। औद्योगिक बिजली वितरण इससे अविभाज्य क्यों है?

क्योंकि यदि पावर फैक्टर मानक को पूरा नहीं करता है, तो बिजली आपूर्ति ब्यूरो जुर्माना लगाएगा। उदाहरण के लिए:

जब औद्योगिक बिजली वितरण से सुसज्जित नहीं होता हैसंधारित्र,

यदि 200kW मशीन चल रही है, तो वास्तविक पावर ग्रिड को 260kW की आपूर्ति करने की आवश्यकता है। अधिक 60kW प्रतिक्रियाशील शक्ति है, और बिजली के बिल की गणना 260kW के आधार पर की जानी चाहिए।

लेकिन अगर संधारित्र स्थापित है। वास्तविक पावर ग्रिड को केवल 210kW की आपूर्ति करने की आवश्यकता होती है, जिससे भुगतान किए बिना 50kW की बचत होती है, और बिजली बिल 19%तक गिरता है।

और क्योंकि पावर फैक्टर मानक तक है, इसलिए कोई जुर्माना आवश्यक नहीं है।

3। संधारित्र कैसे चुनें

सबसे पहले, पर्यावरण के अनुसार, यदि यह उत्तर में है, तो आपको कम -तापमान प्रतिरोधी लोगों को चुनने की आवश्यकता है, जो सामान्य रूप से -40 ℃ के वातावरण में काम कर सकते हैं। यदि यह दक्षिण में है, तो आपको नमी-प्रूफ लोगों को चुनने की आवश्यकता है, जो कि आर्द्रता 90%तक अधिक होने पर भी शॉर्ट-सर्किट नहीं होगा। यदि यह एक रासायनिक संयंत्र है, तो आपको एंटी-जंग वाले चुनने की आवश्यकता है।

फिर सामग्री के चयन के अनुसार, हमें ढाल वर्ग प्रतिरोध के साथ एक मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म की आवश्यकता है, क्योंकि इसमें आत्म-चिकित्सा क्षमता मजबूत होती है, और अभेद्य एजेंट को माइक्रोक्रिस्टलाइन वैक्स होने की आवश्यकता होती है, क्योंकि यह तेल की तुलना में सुरक्षित है, तेल लीक नहीं करेगा और अधिक पर्यावरण के अनुकूल है। टर्मिनल को शुद्ध तांबा होना चाहिए, शुद्ध तांबे में सबसे अच्छा तापीय चालकता है और जंग नहीं होगा।

4। कैसे बनाए रखें

पहला कदम ध्वनि को सुनना है। जब मशीन सामान्य रूप से काम कर रही होती है, तो यह एक मामूली "गुलजार" ध्वनि बना देगा, जो संभवतः एक रेफ्रिजरेटर के कंप्रेसर के समान है। हालांकि, यदि ध्वनि एक "सिज़लिंग" डिस्चार्ज साउंड या "क्लैंग" वाइब्रेशन साउंड है, तो यह एक खराबी होनी चाहिए और आपको पावर को बंद करने और इसे तुरंत जांचने की आवश्यकता है।

दूसरा कदम शेल तापमान को महसूस करना है। यदि शेल तापमान सामान्य है और बहुत गर्म नहीं है, तो शायद 65 ° C से अधिक नहीं है, तो मशीन सामान्य काम करने की स्थिति में है। यदि यह आंशिक रूप से गर्म लगता है, तो यह हो सकता है कि आंतरिक आत्म-चिकित्सा समय का उपयोग किया गया हो। अगर यह पूरी तरह से ठंडा लगता है, तोसंधारित्रसबसे अधिक संभावना है और समय में बदलने की आवश्यकता है।

इसके अलावा, एक विशेष स्थिति भी है जो खतरनाक है। यदि सतह पर एक उभार है, तो इसका मतलब है कि यह विस्फोट होने वाला है और आपको मशीन को तुरंत बंद करने की आवश्यकता है

5। व्यावहारिक परिदृश्य अनुप्रयोग

जब एक शॉपिंग मॉल में बहुत सारे डिवाइस होते हैं, जिसमें भारी मात्रा में बिजली की आवश्यकता होती है, जैसे कि एयर कंडीशनर और लिफ्ट, लोड में अचानक बदलाव से वोल्टेज फ्लिकर का कारण होगा। जब हम एक शॉपिंग मॉल के लिए एक बिजली वितरण प्रणाली स्थापित करते हैं, तो हम 0.4kV गतिशील मुआवजा कैबिनेट प्रदान करते हैं, जिसमें 20ms से कम का प्रतिक्रिया समय होता है। फिर, वोल्टेज फ़्लिकर मान 3.2 से कम हो जाता है, और प्रकाश उपकरण की विफलता दर 65%तक कम हो जाती है। यह एक बहुत ही सफल मामला है।
