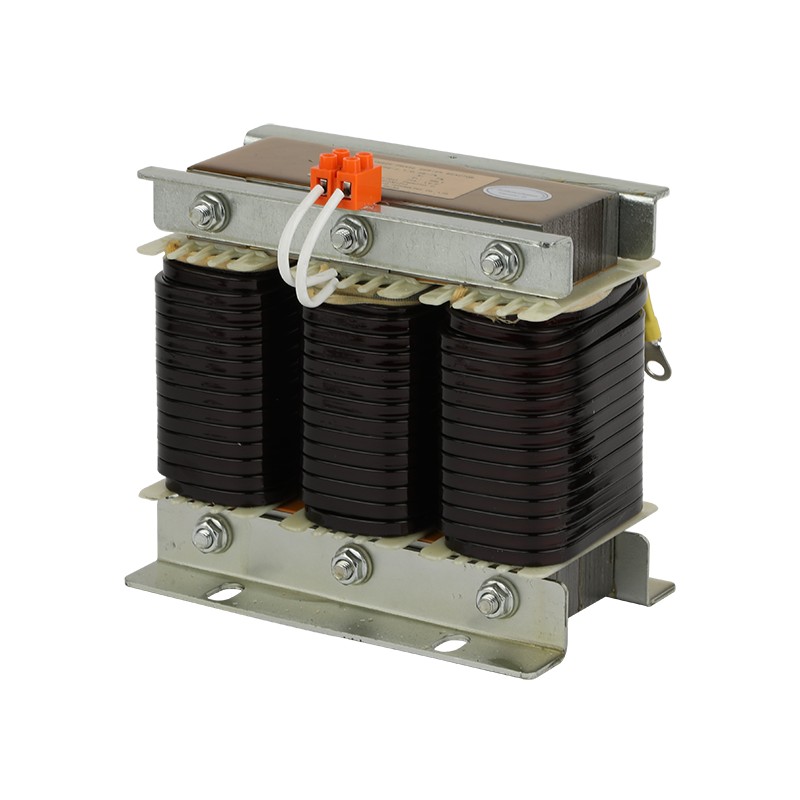

सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर

रिएक्टर को समानांतर के बजाय कैपेसिटर के साथ श्रृंखला में जोड़ने की आवश्यकता क्यों है?

ग्राहकों के साथ हमारी दैनिक बातचीत के दौरान, Geyue Electric के इंजीनियरों को अक्सर एक क्लासिक नौसिखिया-स्तरीय प्रश्न का सामना करना पड़ता है: कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणालियों में, CKSG श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टरों को हमेशा समानांतर के बजाय कैपेसिटर के साथ श्रृंखला में क्यों उपयोग किया जाता है? यह प्रतीत होने वाली सरल कनेक्शन विधि वास्तव में बिजली प्रणाली के सुरक्षित, स्थिर और किफायती संचालन को सुनिश्चित करने के मूल ज्ञान को छुपाती है। आज, Geyue Electric, एक "पावर सिस्टम संरक्षक" के दृष्टिकोण से, आपको इसके पीछे के कारणों का गहन विश्लेषण प्रदान करेगा।

भूमिका निर्धारण: "स्वतंत्र युद्ध" से "समन्वित रक्षा" तक

सबसे पहले, हमें पावर ग्रिड में कैपेसिटर और रिएक्टरों की मूलभूत भूमिकाओं को सही मायने में समझने की आवश्यकता है। संधारित्र एक "बिजली आपूर्ति सैनिक" की तरह है, जिसका मुख्य कार्य कैपेसिटिव प्रतिक्रियाशील शक्ति उत्पन्न करना है, जो सीधे आगमनात्मक भार (जैसे मोटर, ट्रांसफार्मर) द्वारा खपत की गई प्रतिक्रियाशील शक्ति की भरपाई करता है, जिससे संपूर्ण बिजली प्रणाली के पावर फैक्टर में सुधार होता है, लाइन लॉस और ऊर्जा बर्बादी कम होती है।

इस संदर्भ में रिएक्टर, विशेष रूप से एक सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर, एक "फिल्टर" और "बफर" के रूप में कार्य करता है। यदि इसे कैपेसिटर के साथ समानांतर में गलत तरीके से जोड़ा जाता है, तो रिएक्टर कैपेसिटर की तरह सीधे बसबार से जुड़ा होगा, और यह अपने आप प्रेरक प्रतिक्रियाशील शक्ति को अवशोषित करेगा। यह न केवल प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रदान करने में विफल रहता है, बल्कि वास्तव में सिस्टम के प्रतिक्रियाशील भार को बढ़ाता है, जो प्रतिक्रियाशील शक्ति की भरपाई और पावर फैक्टर में सुधार के मूल लक्ष्य के विपरीत जाता है। इस बिंदु पर, रिएक्टर की भूमिका बहुत सीमित स्मूथिंग या फ़िल्टरिंग तक सीमित रहेगी, और यह कैपेसिटर के लिए प्रत्यक्ष सुरक्षा प्रदान करने में पूरी तरह से असमर्थ होगी।

एक बार कैपेसिटर के साथ श्रृंखला में जुड़ने के बाद, सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर एक "स्वतंत्र लड़ाकू इकाई" से कैपेसिटर के "विशेष भागीदार" में बदल जाता है। यह एक वफादार गार्ड की तरह काम करेगा, कैपेसिटर के साथ एक एकीकृत "एलसी श्रृंखला सर्किट" बनाएगा और फिर पावर ग्रिड से जुड़ा होगा। यह कनेक्शन संबंध बाद के सभी सुरक्षा कार्यों की प्राप्ति के लिए संरचनात्मक स्तंभ के रूप में कार्य करता है।

मुख्य मिशन: हार्मोनिक प्रवर्धन दमन और खतरनाक धाराओं को फ़िल्टर करना

आधुनिक पावर ग्रिड में, फ्रीक्वेंसी कन्वर्टर्स और रेक्टिफायर उपकरण जैसे गैर-रेखीय भार की उपस्थिति बड़ी संख्या में हार्मोनिक धाराएं उत्पन्न कर सकती है, जो बिजली उपकरणों के सुरक्षित संचालन को खतरे में डालने वाले मुख्य "दोषियों" में से एक है। जब केवल कैपेसिटर कम-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली से जुड़े होते हैं, तो पावर ग्रिड में हार्मोनिक धाराओं की आवृत्ति बढ़ने पर कैपेसिटर की कैपेसिटिव प्रतिक्रिया कम हो जाएगी। कम कैपेसिटिव प्रतिक्रिया सटीक रूप से उच्च-क्रम वाले हार्मोनिक धाराओं के लिए कम-प्रतिबाधा पथ प्रदान करती है, जिसके परिणामस्वरूप हार्मोनिक धाराओं का असामान्य प्रवर्धन होता है। गंभीर मामलों में, हार्मोनिक धाराओं के प्रवाह के कारण कैपेसिटर अत्यधिक गर्म हो सकते हैं, यहां तक ​​कि विस्फोट भी हो सकता है और संपूर्ण पावर ग्रिड प्रदूषित हो सकता है।

सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर को जोड़ने से यह दुष्चक्र पूरी तरह से बदल सकता है जहां खतरनाक हार्मोनिक धारा बढ़ती रहती है। पावर ग्रिड में विद्यमान हार्मोनिक धारा की आवृत्ति बढ़ने पर श्रृंखला रिएक्टर की आगमनात्मक प्रतिक्रिया बढ़ जाती है। जब श्रृंखला रिएक्टर कैपेसिटर के साथ श्रृंखला में जुड़ा होता है, तो श्रृंखला रिएक्टर और हार्मोनिक कैपेसिटर दोनों की प्रतिबाधा (वर्तमान पर बाधा प्रभाव) आवृत्ति के साथ विपरीत प्रवृत्तियों में भिन्न होती है। श्रृंखला रिएक्टर के अधिष्ठापन (या प्रतिक्रिया दर) को सावधानीपूर्वक डिजाइन करने से इस एलसी श्रृंखला सर्किट के लिए विशिष्ट हार्मोनिक्स (जैसे 5 वें हार्मोनिक, 7 वें हार्मोनिक) के लिए उच्च प्रतिबाधा प्रस्तुत करना संभव हो सकता है, जैसे खतरनाक हार्मोनिक धाराओं के लिए क्षतिपूर्ति शाखा से इन खतरनाक धाराओं को फ़िल्टर करने के लिए एक ठोस "फ़िल्टर" स्थापित करना। यह बिजली प्रणाली में हार्मोनिक अनुनाद और हार्मोनिक प्रवर्धन को प्रभावी ढंग से रोकता है, कैपेसिटर की रक्षा करता है और पावर ग्रिड वातावरण को शुद्ध करता है।

मुख्य गारंटी: क्लोजिंग सर्ज करंट और ऑपरेशनल ओवरवॉल्टेज का प्रतिरोध

जब कैपेसिटर पावर ग्रिड से जुड़े होते हैं, तो आमतौर पर एक बड़ा तात्कालिक करंट उत्पन्न होता है, जिसे क्लोजिंग सर्ज करंट के रूप में जाना जाता है। क्लोजिंग सर्ज करंट का मान कनेक्ट किए जा रहे कैपेसिटर के रेटेड करंट के कई दस गुना तक हो सकता है। इस तरह के बार-बार स्विचिंग ऑपरेशन कैपेसिटर के ढांकता हुआ जीवन और स्विचिंग डिवाइस के संपर्कों को गंभीर रूप से नुकसान पहुंचाएंगे।

इस समय, सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर वर्तमान के लिए "बफर" के रूप में कार्य कर सकता है। श्रृंखला रिएक्टर की अधिष्ठापन विशेषता यह निर्धारित करती है कि रिएक्टर के माध्यम से प्रवाहित होने वाली धारा में अचानक परिवर्तन नहीं हो सकता है, जिससे समापन वृद्धि धारा की चोटी और स्थिरता को काफी हद तक दबाया और विलंबित किया जा सकता है, जिससे धारा सुचारू रूप से बढ़ सकती है। इसी तरह, एक निश्चित कैपेसिटर शाखा को हटाते समय, रिएक्टर विद्युत चुम्बकीय ऊर्जा के हिस्से को भी अवशोषित कर सकता है, संभावित परिचालन ओवरवॉल्टेज को दबा सकता है, कैपेसिटर और संपूर्ण मुआवजा प्रणाली के लिए विश्वसनीय बफरिंग सुरक्षा की एक और परत प्रदान कर सकता है।

Geyue Electric के समाधान: सिस्टम सुरक्षा की सावधानीपूर्वक सुरक्षा

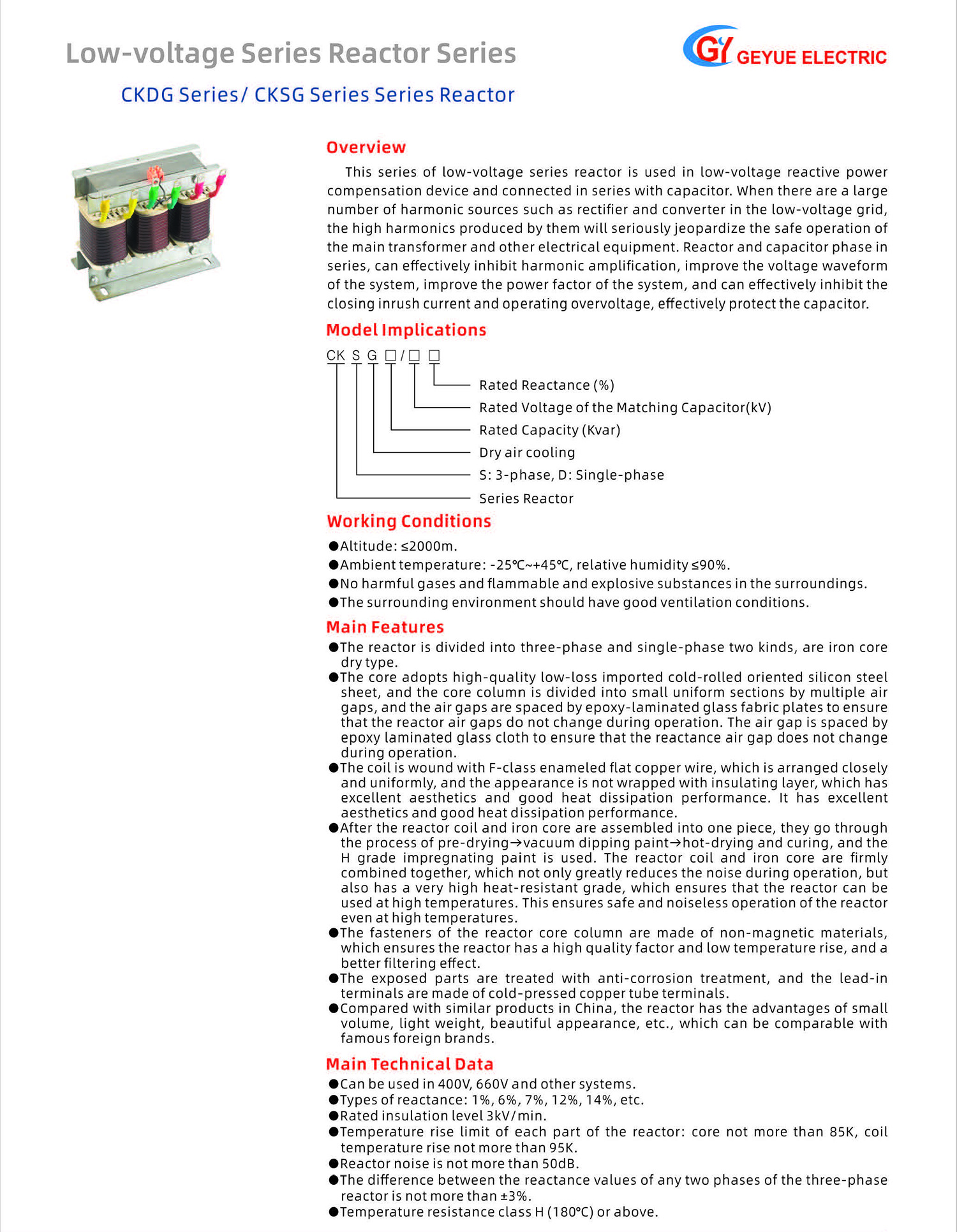

गेयू इलेक्ट्रिक "सुरक्षा गार्ड" के रूप में रिएक्टरों की जिम्मेदारी को पूरी तरह से समझता है, और इसलिए उसने सीकेएसजी सीरीज रिएक्टेंस रेट 7% सीरीज रिएक्टरों के डिजाइन और निर्माण के लिए अपने सभी तकनीकी कर्मचारियों के प्रयासों को समर्पित कर दिया है। 7% प्रतिक्रिया दर की सटीकता और स्थिरता को बनाए रखने के लिए, हम उच्च गुणवत्ता वाले आयातित सिलिकॉन स्टील शीट कोर का उपयोग करते हैं और यह गारंटी देने के लिए एक अद्वितीय कोर सेगमेंटिंग और एयर गैप इलाज प्रक्रिया को अपनाते हैं कि संचालन की लंबी अवधि में इंडक्शन अपरिवर्तित रहता है। हार्मोनिक वातावरण में गंभीर गर्मी की चुनौतियों का सामना करने के लिए, हम एफ/एच ग्रेड उच्च तापमान इन्सुलेशन सामग्री का चयन करते हैं और कॉइल और कोर को एक साथ मजबूती से ठीक करने के लिए वैक्यूम संसेचन प्रक्रिया को नियोजित करते हैं। यह न केवल बेहद कम तापमान वृद्धि और रिएक्टरों के मूक संचालन की सुरक्षा करता है, बल्कि उन्हें उच्च तापमान वाले वातावरण में लगातार और स्थिर फ़िल्टरिंग प्रदर्शन भी प्रदान करता है।

हमारा सीकेएसजी श्रृंखला प्रतिक्रिया दर 7% श्रृंखला रिएक्टर केवल एक आदर्श घटक नहीं है जो सैद्धांतिक सिद्धांतों के अनुरूप है; यह हमारी कंपनी के उन्नत विनिर्माण दर्शन का क्रिस्टलीकरण भी है। कठोर विद्युत चुम्बकीय डिज़ाइन, सटीक प्रसंस्करण और संयोजन से लेकर व्यापक फ़ैक्टरी परीक्षण तक, हर कदम इस विश्वास का पालन करता है कि "विश्वसनीयता ही मूल्य है"। हमें ऐसे रिएक्टर बाजार में उपलब्ध कराने में सक्षम होने पर गर्व है जो आकार में छोटे, वजन में हल्के, अधिक कुशल और उत्कृष्ट दिखने वाले हैं। इन्हें विभिन्न औद्योगिक और वाणिज्यिक बिजली वितरण प्रणालियों में व्यापक रूप से लागू किया गया है और कई उपयोगकर्ताओं के लिए नो-लोड मुआवजे और हार्मोनिक नियंत्रण समाधानों में विश्वसनीय आधार बन गए हैं।

इसलिए, जब आप कम-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली की योजना बना रहे हैं या अपग्रेड कर रहे हैं, तो सही तकनीकी पथ और विश्वसनीय उपकरण साझेदार चुनना भी उतना ही महत्वपूर्ण है। Geyue Electric आपके पावर सिस्टम के सुरक्षित, कुशल और स्थिर संचालन के लिए एक ठोस समर्थन बनने के लिए पेशेवर CKSG सीरीज रिएक्शन रेट 7% सीरीज रिएक्टर और पूर्ण प्रतिक्रियाशील बिजली मुआवजा समाधान प्रदान करने को तैयार है। आइए हर सही कनेक्शन से शुरुआत करते हुए एक साथ काम करें और संयुक्त रूप से बेहतर बिजली गुणवत्ता का निर्माण करें।
