आयरन कोर विभाजन और वायु अंतराल: तीन-चरण कम-वोल्टेज श्रृंखला रिएक्टरों के कोर को वायु अंतराल के साथ समान छोटे खंडों में क्यों विभाजित किया गया है? वायु अंतराल का कार्य क्या है?

लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरणों के अनुसंधान और विकास और विनिर्माण में विशेषज्ञता वाली एक चीनी कंपनी के रूप में, गीयू इलेक्ट्रिक गहराई से समझती है कि बिजली प्रणालियों की स्थिरता और दक्षता हर विवरण के सावधानीपूर्वक डिजाइन पर निर्भर करती है। आज, हम आपके साथ एक प्रमुख तकनीकी विवरण पर चर्चा करना चाहेंगे - क्यों तीन-चरण कम-वोल्टेज श्रृंखला रिएक्टरों के लौह कोर को वायु अंतराल द्वारा समान छोटे खंडों में विभाजित किया जाता है, और वायु अंतराल का सही कार्य क्या है।

लौह कोर के विभाजन का तकनीकी महत्व

लो-वोल्टेज पावर ग्रिड में, हार्मोनिक समस्याएं तेजी से प्रमुख होती जा रही हैं। कई रेक्टिफायर और कन्वर्टर्स द्वारा उत्पन्न हार्मोनिक्स न केवल बिजली की गुणवत्ता को प्रभावित करते हैं बल्कि ट्रांसफार्मर और अन्य विद्युत उपकरणों की सुरक्षा को भी खतरे में डाल सकते हैं। श्रृंखला रिएक्टर, प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों के एक महत्वपूर्ण घटक के रूप में, हार्मोनिक प्रवर्धन को दबाने में प्राथमिक भूमिका निभाते हैं, यह कार्य उनके लौह कोर के डिजाइन से निकटता से संबंधित है। यदि श्रृंखला रिएक्टरों के लौह कोर को एकल, निरंतर इकाइयों के रूप में बनाया जाता है, तो उनकी चुंबकीय सर्किट विशेषताएं श्रृंखला रिएक्टरों के अधिष्ठापन में कुंडल धारा (विशेष रूप से हार्मोनिक्स युक्त धाराओं) में परिवर्तन के साथ महत्वपूर्ण उतार-चढ़ाव का कारण बनेंगी। विशेष रूप से हार्मोनिक्स युक्त बिजली प्रणालियों में, ये उतार-चढ़ाव चुंबकीय संतृप्ति का कारण बन सकते हैं, जिससे श्रृंखला रिएक्टर अपनी फ़िल्टरिंग और वर्तमान-सीमित क्षमताओं को खो देते हैं। इसलिए, श्रृंखला रिएक्टरों के लौह कोर को उनके बीच वायु अंतराल के साथ कई समान खंडों में विभाजित करना विशेष रूप से श्रृंखला रिएक्टरों के स्थिर प्रदर्शन और जटिल परिचालन स्थितियों के लिए उनके लचीले अनुकूलन को सुनिश्चित करने के लिए तैयार किया गया एक डिज़ाइन है।

एयर गैप के फायदे

यद्यपि वायु अंतराल संरचनात्मक रूप से छोटे हैं, लेकिन श्रृंखला रिएक्टर लौह कोर के कार्य पर उनका महत्वपूर्ण प्रभाव पड़ता है। सबसे पहले, वायु अंतराल चुंबकीय सर्किट में चुंबकीय अनिच्छा को प्रभावी ढंग से बढ़ाता है, लोहे के कोर के चुंबकीयकरण वक्र को रैखिक बनाता है और चुंबकीय संतृप्ति को रोकता है। दूसरे शब्दों में, बड़े हार्मोनिक धाराओं के तहत भी, श्रृंखला रिएक्टरों का अधिष्ठापन इन वायु अंतरालों के कारण अपेक्षाकृत स्थिर रह सकता है, हार्मोनिक प्रवर्धन को विश्वसनीय रूप से दबा सकता है और सीरीयर रिएक्टरों के साथ श्रृंखला में जुड़े पावर कैपेसिटर को क्षति से बचा सकता है। दूसरे, वायु अंतराल लोहे के कोर में एड़ी वर्तमान नुकसान और हिस्टैरिसीस नुकसान को कम करता है, श्रृंखला रिएक्टर संचालन के दौरान तापमान में वृद्धि को कम करता है, जिससे संपूर्ण प्रतिक्रियाशील बिजली मुआवजा प्रणालियों की ऊर्जा दक्षता और जीवनकाल में सुधार होता है। इसके अलावा, समान रूप से वितरित वायु अंतराल संचालन के दौरान श्रृंखला रिएक्टरों के कंपन और शोर को कम कर सकता है, जिससे चिकनाई और शांति में सुधार होता है। वायु अंतराल द्वारा प्रदान किए गए ये फायदे सामूहिक रूप से 100% सुनिश्चित करते हैं कि श्रृंखला रिएक्टर कम-वोल्टेज प्रतिक्रियाशील बिजली मुआवजा प्रणालियों में इष्टतम प्रदर्शन प्राप्त कर सकते हैं।

शिल्प कौशल में गेयू इलेक्ट्रिक की दृढ़ता और नवीनता

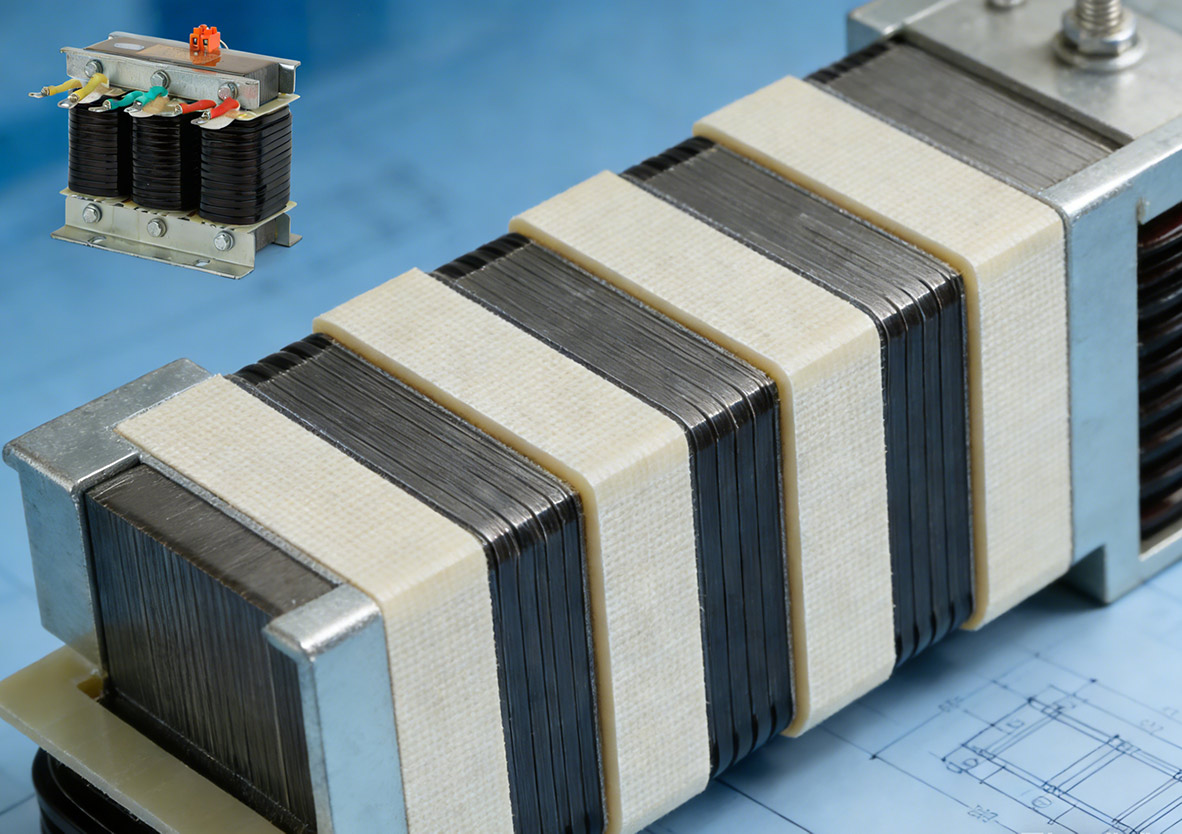

Geyue Electric में, हम आयरन कोर को कई समान खंडों में विभाजित करके और स्थिर वायु अंतराल को एम्बेड करके प्रत्येक श्रृंखला रिएक्टर निर्माण प्रक्रिया में स्थिर इंडक्शन की सुरक्षा और चुंबकीय संतृप्ति से बचने की तकनीकी अवधारणा को लागू करते हैं। हमारा लेनासीकेएसजी श्रृंखला तीन चरण कम वोल्टेज श्रृंखला रिएक्टरउदाहरण के तौर पर, हमारे लौह कोर उच्च-गुणवत्ता, कम-नुकसान वाले आयातित कोल्ड-रोल्ड अनाज-उन्मुख सिलिकॉन स्टील शीट से बने होते हैं। प्रत्येक लौह कोर को सटीक रूप से कई समान खंडों में विभाजित किया गया है, और खंडों के बीच हवा के अंतराल में स्पेसर सामग्री के रूप में एपॉक्सी-लेमिनेटेड ग्लास कपड़े का उपयोग किया जाता है। यह डिज़ाइन न केवल दीर्घकालिक संचालन के दौरान वायु अंतराल के आकार को प्रभावी ढंग से स्थिर बनाए रखता है, बल्कि संपूर्ण श्रृंखला रिएक्टर कोर संरचना की यांत्रिक स्थिरता में भी सुधार करता है। कॉइल के संबंध में, हम कसकर लपेटे गए एफ-ग्रेड एनामेल्ड फ्लैट तांबे के तार का उपयोग करते हैं, जिसके लिए अतिरिक्त इन्सुलेशन रैपिंग की आवश्यकता नहीं होती है, जो सौंदर्य की दृष्टि से सुखद है और गर्मी अपव्यय की सुविधा प्रदान करता है। प्री-बेकिंग, वैक्यूम इंप्रेग्नेशन और हीट क्योरिंग जैसी कठोर विनिर्माण प्रक्रियाओं के माध्यम से, एच-ग्रेड इंप्रेग्नेशन वार्निश के अनुप्रयोग के साथ मिलकर, हम यह सुनिश्चित करते हैं कि हमारे श्रृंखला रिएक्टरों में कॉइल्स और लौह कोर मजबूती से और कसकर एक साथ बंधे हुए हैं, जिससे हमारे श्रृंखला रिएक्टरों के ऑपरेटिंग शोर में काफी कमी आती है और हमारे श्रृंखला रिएक्टरों को अत्यधिक उच्च गर्मी प्रतिरोध रेटिंग मिलती है।

गेयू इलेक्ट्रिक का वादा है कि हमारे सीकेएसजी श्रृंखला के तीन-चरण कम-वोल्टेज श्रृंखला रिएक्टरों में उच्च गुणवत्ता कारक और कम तापमान वृद्धि है। हमारे लौह कोर के सभी फास्टनरों गैर-चुंबकीय सामग्रियों से बने होते हैं, जो अतिरिक्त नुकसान को प्रभावी ढंग से कम करते हैं। उजागर भागों को जंग-रोधी उपचार से गुजरना पड़ता है, और लीड कोल्ड-प्रेस्ड कॉपर ट्यूब टर्मिनलों का उपयोग करते हैं, जो चालकता और स्थायित्व दोनों को एक साथ ध्यान में रखते हैं। अंतरराष्ट्रीय बाजार में समान उत्पादों की तुलना में, हमारी सीकेएसजी श्रृंखला के तीन-चरण कम-वोल्टेज श्रृंखला रिएक्टर दिखने में छोटे, हल्के और अधिक परिष्कृत हैं। इसके पीछे गेयू इलेक्ट्रिक फैक्ट्री की मजबूत अनुसंधान एवं विकास क्षमता और कठोर गुणवत्ता नियंत्रण प्रणाली है। कृपया अपनी पूछताछ यहां भेजेंinfo@gyele.com.cnमुफ़्त परामर्श के लिए. हम प्रतिबद्ध हैं कि हमारे सीकेएसजी श्रृंखला के लो-वोल्टेज श्रृंखला रिएक्टरों को बीएसएमजे श्रृंखला के सेल्फ-हीलिंग समानांतर कैपेसिटर के साथ पूरी तरह से मेल किया जा सकता है ताकि सिस्टम वोल्टेज तरंग को प्रभावी ढंग से सुधारा जा सके, पावर फैक्टर को बढ़ाया जा सके और इनरश करंट और ऑपरेशनल ओवरवॉल्टेज को दबाया जा सके, जो आपके विद्युत उपकरणों के लिए व्यापक सुरक्षा प्रदान करता है।
