बेलनाकार कम वोल्टेज संधारित्र

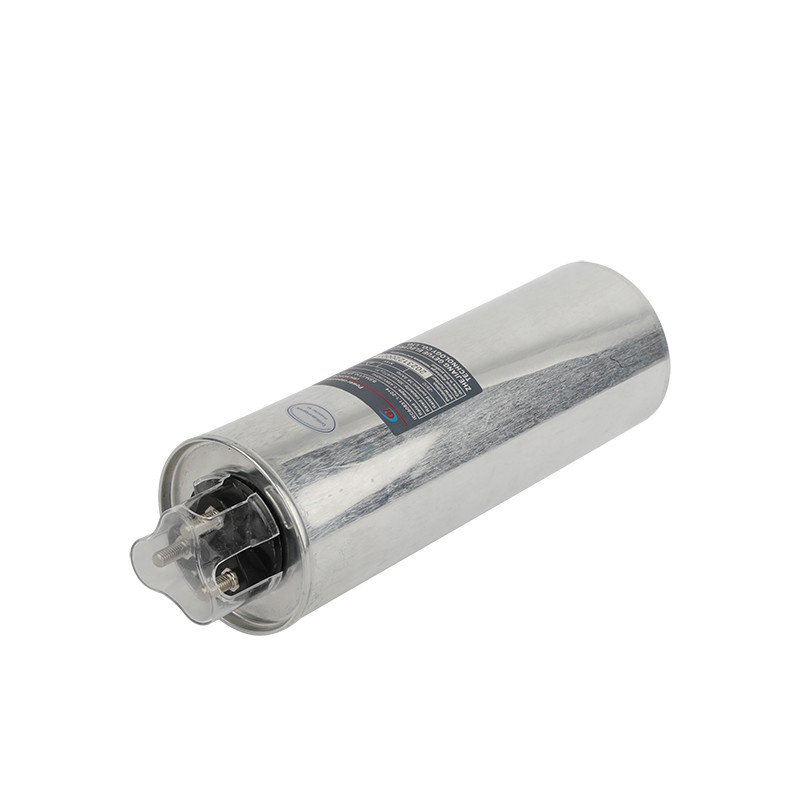

स्व-उपचार समानांतर कैपेसिटर के लिए इंजीनियरिंग प्रौद्योगिकी के क्षेत्र में, शेल संरचना का डिज़ाइन उपस्थिति चयन का एक साधारण मामला होने से बहुत दूर है; यह उत्पादों की सुरक्षा और विश्वसनीयता से संबंधित एक मुख्य विचार है। जब स्व-उपचार क्रियाओं या असामान्य परिचालन स्थितियों के कारण संधारित्र के अंदर तात्कालिक उच्च वोल्टेज उत्पन्न होता है, तो शेल आंतरिक दबाव के झटके के खिलाफ रक्षा की पहली पंक्ति बन जाएगा। जीई यू इलेक्ट्रिक ने गहन यांत्रिक विश्लेषण और बड़ी संख्या में प्रयोगों के माध्यम से पाया कि बेलनाकार कम वोल्टेज संधारित्र का बेलनाकार खोल आयताकार कम वोल्टेज संधारित्र के वर्गाकार खोल की तुलना में दबाव वहन करने में संरचनात्मक रूप से अधिक लाभप्रद है।

जब एक बेलनाकार कम वोल्टेज संधारित्र का एक बेलनाकार खोल आंतरिक दबाव के अधीन होता है, तो इसका तनाव वितरण एक अत्यधिक समान विशेषता प्रदर्शित करता है। पतली दीवार वाले कंटेनरों के यांत्रिकी सिद्धांतों के अनुसार, बेलनाकार संरचना मुख्य रूप से आंतरिक दबाव की कार्रवाई के तहत परिधीय तनाव और अक्षीय तनाव उत्पन्न करती है। इन दो प्रकार के तनाव को शेल के साथ लगातार और समान रूप से प्रसारित किया जा सकता है, जिससे चौकोर आकार के शेल के कोनों पर होने वाली तनाव एकाग्रता घटना से प्रभावी ढंग से बचा जा सकता है। चौकोर आकार के खोल के समकोण कनेक्शन बिंदु प्राकृतिक तनाव एकाग्रता बिंदु बनाएंगे। दीर्घकालिक चक्रीय दबाव क्रिया के तहत, इन क्षेत्रों में थकान दरारें उत्पन्न होने का खतरा होता है। हालाँकि, बेलनाकार संरचना का सुव्यवस्थित डिज़ाइन शेल की पूरी सतह पर आंतरिक दबाव के समान वितरण को सक्षम बनाता है, जिससे संधारित्र की संपीड़न शक्ति और थकान जीवन में काफी वृद्धि होती है। हमारे परीक्षण डेटा से पता चलता है कि समान दीवार मोटाई की स्थितियों के तहत, बेलनाकार खोल का औसत फटने का दबाव वर्गाकार खोल की तुलना में लगभग 25% अधिक है।

ऑपरेशन के दौरान, स्व-उपचार कैपेसिटर लगातार आंतरिक दबाव में उतार-चढ़ाव का अनुभव करते हैं। प्रत्येक स्व-उपचार क्रिया थोड़ी मात्रा में गैस उत्पन्न करती है, जिससे कंटेनर के अंदर दबाव में क्षणिक परिवर्तन होता है। बेलनाकार कम वोल्टेज संधारित्र की बेलनाकार संरचना, अपने निरंतर और पूर्ण ज्यामितीय आकार के साथ, इस दोहराव दबाव प्रभाव से निपटने के दौरान आयताकार संधारित्र की वर्ग संरचना की तुलना में अधिक स्थिर यांत्रिक प्रदर्शन प्रदर्शित करती है। प्रयोगों से पता चला है कि एक लाख सिम्युलेटेड स्व-उपचार दबाव चक्र परीक्षणों से गुजरने के बाद, बेलनाकार खोल की विरूपण डिग्री आयताकार खोल की तुलना में केवल एक तिहाई है। चक्रीय प्रभाव का विरोध करने की यह क्षमता बेलनाकार कैपेसिटर को गतिशील क्षतिपूर्ति परिदृश्यों में अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाती है जहां लगातार स्विचिंग की आवश्यकता होती है, जो प्रतिक्रियाशील बिजली क्षतिपूर्ति के दीर्घकालिक स्थिर संचालन के लिए एक ठोस यांत्रिक गारंटी प्रदान करती है।

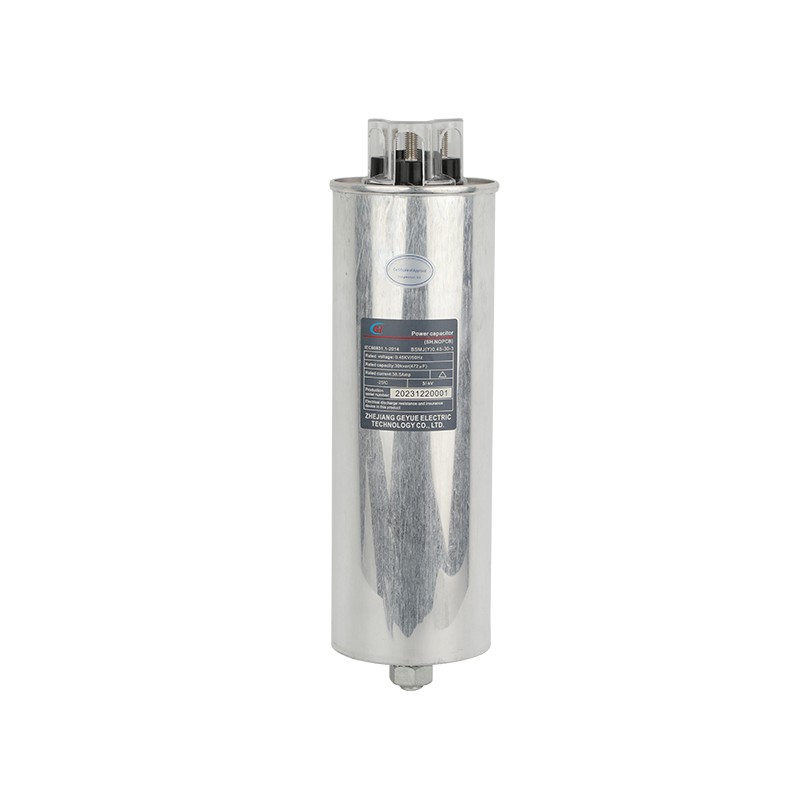

Geyue Electric ने BSMJ(Y) श्रृंखला बेलनाकार कम वोल्टेज कैपेसिटर के लिए एक समर्पित गहरी स्टैम्पिंग बनाने की प्रक्रिया विकसित की है। उच्च शक्ति एल्यूमीनियम मिश्र धातु सामग्री और विशेष एनीलिंग उपचार तकनीकों का उपयोग करके, हम यह सुनिश्चित करते हैं कि बेलनाकार खोल अपेक्षाकृत पतली दीवार की मोटाई बनाए रखते हुए अत्यधिक उच्च आंतरिक दबाव का सामना कर सकता है। हमारे बेलनाकार कैपेसिटर सख्त दबाव चक्रण परीक्षणों से गुजरे हैं, जो दस लाख से अधिक मानक दबाव प्रभावों को झेलने में सक्षम हैं, जो उद्योग मानकों से कहीं अधिक है। साथ ही, बेलनाकार संरचना हमारे लिए आंतरिक घटकों के लेआउट को अनुकूलित करने के लिए स्थितियां बनाती है, जिससे ढांकता हुआ को अधिक आदर्श तरीके से लपेटने की अनुमति मिलती है, जिससे कैपेसिटर के विद्युत प्रदर्शन में और वृद्धि होती है।
