CJ19 AC संपर्ककर्ता विद्युत प्रणाली को कैसे चलाता है?

क्या आपकी कार्यशाला में आपके उपकरण अक्सर टूट जाते हैं? उदाहरण के लिए, जब मोटर शुरू होती है, तो एसी कॉन्टैक्टर स्पार्क करता है और हर कुछ महीनों में बदलने की आवश्यकता होती है, या कैपेसिटर को अक्सर उभार दिया जाता है और इसे समय में बदलने की आवश्यकता होती है। ये विफलताएं गलत चयन के कारण होती हैंएसी संपर्ककर्ता, विद्युत उपकरण का मुख्य नियंत्रण घटक। सही एसी संपर्ककर्ता का चयन करने से उपकरणों के जीवन में बहुत वृद्धि हो सकती है। एसी कॉन्टैक्टर का सिरेमिक आर्क बुझाने वाला कवर अत्यधिक उच्च तापमान आर्क्स के प्रभाव का सामना कर सकता है और बड़ी धाराओं को प्रभावी ढंग से काट सकता है। विशेष रूप से निर्मित सिल्वर मिश्र धातु संपर्क बहुत टिकाऊ होते हैं, जिससे एसी संपर्ककर्ता को एक अतिरिक्त-लंबा जीवन मिलता है। सबसे महत्वपूर्ण बात, एसी कॉन्टैक्टर और कंट्रोलर कैपेसिटर पावर फैक्टर में काफी सुधार करने और अनावश्यक शक्ति हानि को कम करने के लिए एक साथ काम करते हैं।

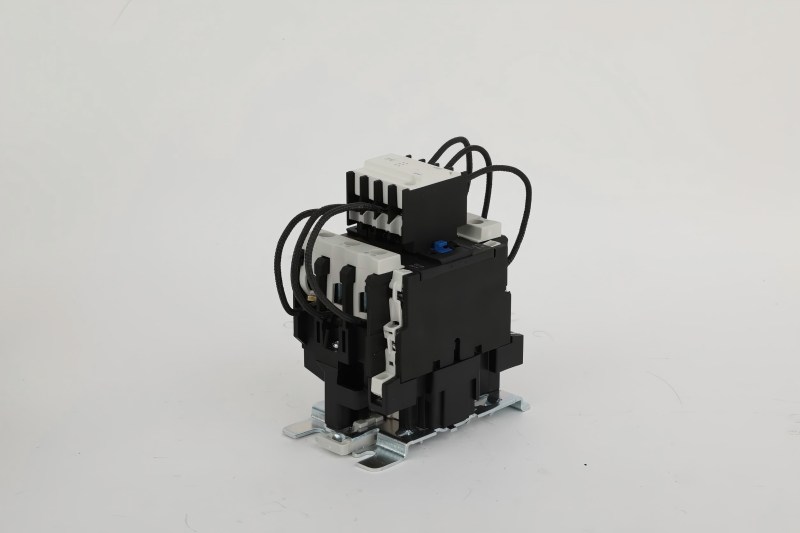

CJ19 AC संपर्ककर्ता क्या है?

CJ19 AC CONTACTOR कम वोल्टेज मुआवजा कैबिनेट में एक स्वचालित स्विच डिवाइस है। यह मुख्य रूप से मुख्य संपर्कों के तीन सेटों, विद्युत चुम्बकीय कुंडल और चाप बुझाने वाली प्रणाली से बना है। इसका मुख्य कार्य मोटर्स, इलेक्ट्रिक हीटर और अन्य उपकरणों के चालू और बंद को नियंत्रित करना है।

यह काम किस प्रकार करता है?

जब विद्युत चुम्बकीय कॉइलएसी संपर्ककर्ताऊर्जावान है, इसमें चुंबकीय बल उत्पन्न होगा, जो आंतरिक आयरन कोर को आकर्षित करता है, और आयरन कोर मुख्य संपर्कों के तीन सेटों को तब तक चलाता है जब तक कि वे कम संपर्क प्रतिरोध पथ बनाने के लिए पूरी तरह से बंद नहीं होते हैं। मुख्य सर्किट करंट बंद मुख्य संपर्कों के माध्यम से लोड डिवाइस पर आसानी से बहता है ताकि इसे संचालित करने की अनुमति मिल सके।

जब कॉइल की बिजली की आपूर्ति काट दी जाती है, तो विद्युत चुम्बकीय आकर्षण तुरंत गायब हो जाता है, और रीसेट स्प्रिंग की ऊर्जा पर भरोसा करते हुए, आयरन कोर और मुख्य संपर्क तेजी से अलग हो जाएंगे, जबरन लोड करंट को डिस्कनेक्ट करना। संपर्कों को अलग होने पर वर्तमान स्पार्क्स उत्पन्न किए जाएंगे, लेकिनएसी संपर्ककर्ताएक चाप बुझाने वाली प्रणाली से सुसज्जित है। सिरेमिक आर्क बुझाने वाला आवरण चाप के उच्च तापमान विकिरण और गैस दबाव का सामना करता है। अंतर्निहित धातु की चादर लंबे आर्क को कई छोटे आर्क्स में जबरन शीतलन और बुझाने वाली स्पार्क्स के लिए काट सकती है, प्रभावी रूप से संपर्क धातु के विघटन और छींटे को रोकती है, जिससे संपर्कों को जलने और उनके जीवन का विस्तार करने से बचाया जा सकता है।

एसी कॉन्टैक्टर्स कैसे करते हैं,स्वत: शक्ति कारक नियंत्रक, पावर कैपेसिटर और सीरीज़ रिएक्टर एक साथ काम करते हैं?

कम-वोल्टेज रिएक्टिव पावर कम्पेंसेशन सिस्टम में, कंट्रोलर, एसी कॉन्टैक्टर, कैपेसिटर और रिएक्टर एक साथ काम करते हैं ताकि बिजली के उपयोग की दक्षता में सुधार हो सके।

सबसे पहले, नियंत्रक मुख्य रूप से पावर ग्रिड की स्थिति की निगरानी के लिए जिम्मेदार है और सिस्टम के वास्तविक बिजली कारक को लगातार मापने के लिए जिम्मेदार है। जब पावर फैक्टर सेट मान से कम पाया जाता है, तो कंट्रोलर एसी कॉन्टैक्टर के ऑपरेटिंग कॉइल को कनेक्शन सिग्नल का आउटपुट करेगा। फिर, एसी संपर्ककर्ता को नियंत्रक से सिग्नल प्राप्त करने के बाद, इसका विद्युत चुम्बकीय कॉइल मुख्य संपर्क को बंद करने के लिए जल्दी से आकर्षित करेगा। मुख्य संपर्क बंद होने के बाद, मुख्य सर्किट करंट से जुड़े कैपेसिटर बैंक को प्रवाहित और कनेक्ट किया जाएगा। सफल कनेक्शन के बाद, कैपेसिटर बैंक काम करने के लिए पावर ग्रिड से जुड़ा हुआ है, प्रतिक्रियाशील शक्ति को बेअसर कर देता है, और इस प्रकार समग्र बिजली कारक में सुधार करता है। अंततःश्रृंखला रिएक्टरपावर ग्रिड में हार्मोनिक करंट को अवशोषित और दबाता है, जिससे संधारित्र को नुकसान से बचाता है।

इस प्रणाली के माध्यम से, नियंत्रक पता लगाता है, निर्णय लेता है और निर्देश देता है, एसी संपर्ककर्ता स्विच निर्देश को निष्पादित करता है, संधारित्र को प्रतिक्रियाशील बिजली मुआवजे को लागू करने के लिए पावर ग्रिड में डाल दिया जाता है, और रिएक्टर संधारित्र की रक्षा करता है। पावर ग्रिड की संचालन दक्षता का अनुकूलन करने और ऊर्जा कचरे को कम करने के लिए चार एक साथ काम करते हैं।

सही एसी संपर्ककर्ता कैसे चुनें?

एसी कॉन्टैक्टर्स का चयन करने में तीन प्रमुख बिंदु हैं:

1। करंट का मिलान करते समय, छोटे के बजाय बड़ा चुनें। एसी कॉन्टैक्टर का रेटेड करंट ≥ लोड का रेटेड करंट * 1.25। उदाहरण के लिए, 55kW मोटर का रेटेड करंट 110A है, और Aएसी संपर्ककर्ता≥ 137.5a की आवश्यकता है। सीधे 160A विनिर्देश का चयन करें।

2। नियंत्रण बिजली की आपूर्ति के अनुसार कॉइल वोल्टेज का चयन करें। उदाहरण के लिए, यदि बिजली की आपूर्ति 220V है, तो AC220V कॉइल चुनें, और यदि बिजली की आपूर्ति 380V है, तो AC380V कॉइल चुनें।

3। पर्यावरण के अनुसार सुरक्षा स्तर का चयन करें। यदि यह एक स्वच्छ वितरण बॉक्स में स्थापित है, तो IP20 चुनें। यदि यह धूल भरे वातावरण में है, तो IP54 चुनें या एक सुरक्षात्मक शेल जोड़ें।

एक वाक्य में: इसे लोड करंट की तुलना में 25% बड़ा होना चाहिए, कॉइल वोल्टेज बिजली की आपूर्ति के सापेक्ष है, और यदि स्थापना का वातावरण गंदा है, तो उच्च सुरक्षा चुनें।
