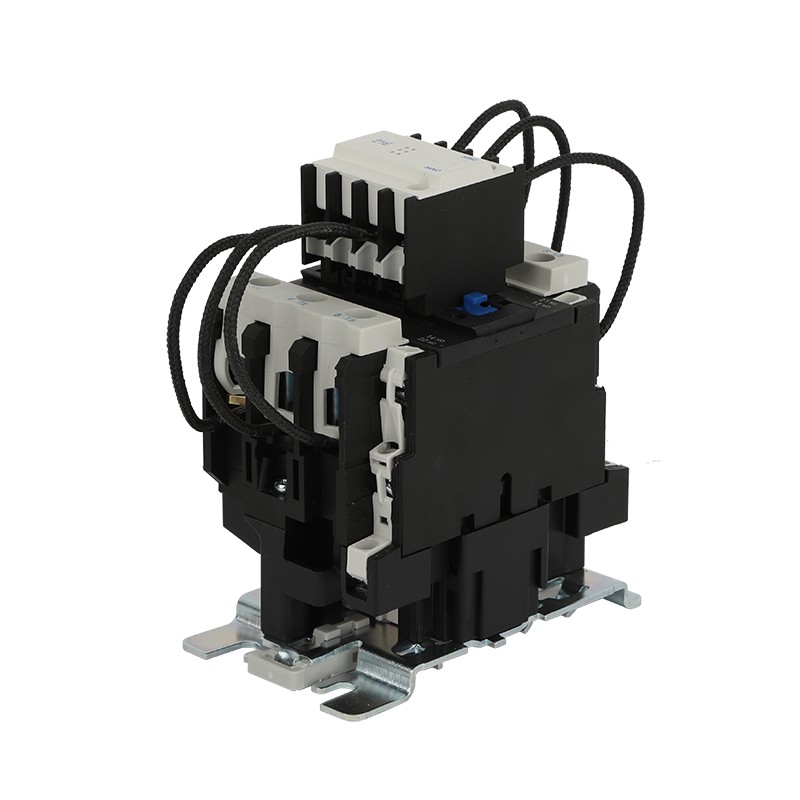

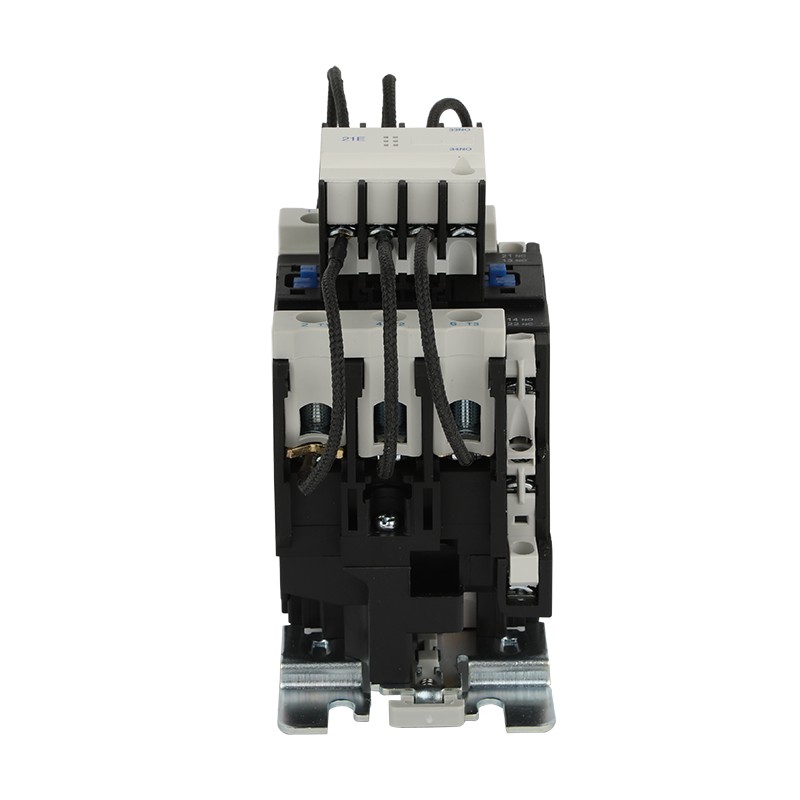

CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर

कम-वोल्टेज प्रतिक्रियाशील बिजली मुआवजा प्रणाली में, कैपेसिटर मुआवजा सर्किट का विश्वसनीय स्विचिंग संपूर्ण कम-वोल्टेज प्रतिक्रियाशील बिजली मुआवजा प्रणाली के स्थिर संचालन को सुनिश्चित करने की कुंजी है। आपके लो-वोल्टेज रिएक्टिव पावर कंपंसेशन सिस्टम के लिए CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स के लिए सबसे उपयुक्त वर्तमान रेटिंग का चयन करना बिगड़ा कार्य वाले हृदय के लिए हृदय वाल्व के सबसे उपयुक्त आकार को चुनने जैसा है - यदि वर्तमान रेटिंग बहुत छोटी है, तो ओवरलोड के कारण कॉन्टैक्टर्स क्षतिग्रस्त हो जाएंगे, और यदि वर्तमान रेटिंग बहुत बड़ी है, तो कॉन्टैक्टर्स की अर्थव्यवस्था और प्रदर्शन खराब होगा। Geyue Electric अच्छी तरह से जानता है कि किफायती और विश्वसनीय स्थैतिक क्षतिपूर्ति समाधान बनाते समय CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स का सही चयन कई उपयोगकर्ताओं के लिए वास्तविक चिंता का विषय है। यह लेख आपको आपके कैपेसिटर क्षतिपूर्ति सर्किट में CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स के लिए सबसे उपयुक्त वर्तमान रेटिंग के मिलान की वैज्ञानिक विधि स्पष्ट रूप से समझाएगा।

CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर के विशेष मिशन को समझें

सबसे पहले और सबसे महत्वपूर्ण, उपयोगकर्ताओं को स्पष्ट रूप से यह पहचानना चाहिए कि कैपेसिटर स्विचिंग क्रियाओं के प्रत्यक्ष निष्पादकों के रूप में, CJ19 श्रृंखला कैपेसिटर स्विचिंग कॉन्टैक्टर सामान्य कॉन्टैक्टर नहीं हैं; वे एक प्रकार के संपर्ककर्ता हैं जो विशेष रूप से स्विचिंग ऑफ कैपेसिटर को चालू करने के लिए डिज़ाइन किए गए हैं। उनका मुख्य कार्य कैपेसिटर को सर्किट से कनेक्ट करने पर उत्पन्न होने वाले विशाल क्लोजिंग सर्ज करंट को सुरक्षित रूप से संभालना है। इस कामकाजी स्थिति के तहत, सामान्य कॉन्टैक्टर्स के संपर्क वेल्डिंग या संपर्कों के पिघलने का खतरा होता है, लेकिन CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स, कोर संरचना और चुंबकीय सर्किट डिजाइन में विशेष अनुकूलन के माध्यम से, रेटेड करंट के 20 गुना के भीतर सर्ज करंट को सीमित कर सकते हैं, जिससे स्वयं का विद्युत जीवनकाल सुनिश्चित होता है। CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स की "विशेष प्रकृति" को समझना सबसे उपयुक्त वर्तमान रेटिंग को सही ढंग से चुनने में पहला कदम है।

CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स के लिए सबसे उपयुक्त वर्तमान रेटिंग का मिलान करना किसी भी तरह से कैपेसिटर के लेबल पर सूचीबद्ध मापदंडों के आधार पर सीधे पत्राचार करने के बराबर नहीं है। एक कठोर चयन प्रक्रिया में वर्तमान से संबंधित दो प्रमुख डेटा को ध्यान में रखा जाना चाहिए: स्थिर-स्थिति कार्यशील वर्तमान और गतिशील उछाल वर्तमान प्रभाव।

ऑपरेटिंग करंट के लिए कोर फॉर्मूला में महारत हासिल करें

स्थिर-अवस्था कार्यशील धारा की गणना उनके वास्तविक संचालन के दौरान कैपेसिटर की अधिकतम परिचालन स्थिति पर निर्भर करती है। मूल सूत्र है: ऑपरेटिंग करंट (ए) = कैपेसिटर रेटेड क्षमता (केवीएआर) / (√3 * वास्तविक ऑपरेटिंग लाइन वोल्टेज (केवी))। यह ध्यान रखना विशेष रूप से महत्वपूर्ण है कि यदि कैपेसिटर का रेटेड वोल्टेज सिस्टम ऑपरेटिंग वोल्टेज से अधिक है, तो कैपेसिटर की वास्तविक आउटपुट क्षमता और वर्तमान एक वर्ग कारक से कम हो जाएगी। इस स्थिति में, संपर्ककर्ताओं को चुनने का आधार कैपेसिटर के नेमप्लेट पर सूचीबद्ध आदर्श मापदंडों के बजाय विशिष्ट सिस्टम में कैपेसिटर की वास्तविक कार्यशील स्थिति है। अर्थात्, CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर के लिए, कटौती के बाद कैपेसिटर के वास्तविक कामकाजी वर्तमान के आधार पर सबसे उपयुक्त वर्तमान रेटिंग को छोटा और अधिक किफायती चुना जाना चाहिए।

हालाँकि, क्या CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर सफलतापूर्वक और सुरक्षित रूप से कैपेसिटर को चालू और बंद करने का कार्य कर सकते हैं, यह काफी हद तक इस बात पर निर्भर करता है कि क्या वे सर्किट में गतिशील उछाल का सामना कर सकते हैं। CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स की रेटेड वर्किंग करंट को इस शर्त के तहत परिभाषित किया गया है कि वे हजारों या यहां तक ​​कि हजारों मानक सर्ज करंट प्रभावों का सामना कर सकते हैं। इसलिए, CJ19 श्रृंखला संपर्ककर्ताओं के लिए सबसे उपयुक्त रेटेड वर्तमान का चयन करने के लिए सबसे प्रभावी और सटीक तरीका निर्माता द्वारा प्रदान की गई "कैपेसिटर क्षमता - अनुशंसित संपर्ककर्ता मॉडल" तुलना तालिका को देखना है। उदाहरण के लिए, 400V के रेटेड वोल्टेज के साथ एक कम-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली में, 30kvar की एक एकल संधारित्र रेटेड क्षमता, और लगभग 43A प्रति संधारित्र की एक स्थिर-स्थिति धारा, सर्किट में वृद्धि धारा को ध्यान में रखते हुए, हम आमतौर पर अनुशंसा करते हैं कि उपयोगकर्ता 63A से कम रेटेड वर्तमान के साथ CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर का चयन करें।

व्यावहारिक अनुप्रयोगों में प्रमुख ऑन-साइट वेरिएबल्स पर विचार करें

पहले से ही सूत्र और तुलना तालिका के उपयोग को संयोजित करते समय, ऑन-साइट चर पर अधिक गहन विचार आपको वर्तमान रेटिंग के साथ CJ19 श्रृंखला कैपेसिटर स्विचिंग संपर्ककर्ताओं का चयन करने में सक्षम करेगा जो सबसे उपयुक्त के करीब है। विचार करने योग्य प्राथमिक चर स्थानीय प्रतिक्रियाशील बिजली क्षतिपूर्ति परियोजना द्वारा अपनाई गई स्विचिंग रणनीति है: क्या यह एकल-इकाई स्विचिंग है (जिसका अर्थ है कि प्रत्येक संधारित्र को स्वतंत्र रूप से नियंत्रित किया जाता है और एक-एक करके स्विच किया जाता है)? या क्या यह बहु-इकाई समूहीकृत और चक्रीय स्विचिंग है (मतलब एकाधिक कैपेसिटर को निश्चित रूप से एक इकाई में समूहीकृत किया जाता है और एक चक्र में संपूर्ण रूप से स्विच किया जाता है, जिसमें एकाधिक कैपेसिटर का प्रत्येक समूह न्यूनतम इकाई के रूप में होता है)? "समूह स्विचिंग" रणनीति का उपयोग करते समय, यदि कैपेसिटर के एक समूह (समूह ए) को पहले स्विच किया जाता है, और कैपेसिटर के दूसरे समूह (समूह बी) को बाद में चालू किया जाता है, तो स्विच बंद करने के तुरंत बाद, समूह बी द्वारा उत्पन्न इनरश करंट न केवल ग्रिड वोल्टेज से आता है, बल्कि अधिक गंभीरता से, समूह ए में पहले से ही चार्ज किए गए कैपेसिटर से आता है जो तुरंत समूह बी में डिस्चार्ज हो जाएगा। इससे स्विच ऑन करने की तुलना में बहुत बड़ा सुपरइम्पोज़्ड इनरश करंट आएगा। एक एकल समूह. इस समय, CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स के विनिर्देश को उचित रूप से अपग्रेड किया जाना चाहिए, यानी बड़ी वर्तमान रेटिंग वाले कॉन्टैक्टर्स का चयन करें। विचार करने योग्य दूसरा चर सिस्टम हार्मोनिक वातावरण है: जब पृष्ठभूमि हार्मोनिक सामग्री अधिक होती है, तो कैपेसिटर सर्किट की धारा हार्मोनिक्स के कारण बढ़ जाएगी और अनुनाद प्रवर्धन का कारण बन सकती है। गणना किए गए ऑपरेटिंग वर्तमान मूल्य के आधार पर अतिरिक्त 15% -25% मार्जिन आरक्षित करने, या अधिमानतः एंटी-हार्मोनिक स्मार्ट कैपेसिटर का उपयोग करने की अनुशंसा की जाती है। विचार करने के लिए अंतिम चर स्थापना विधि और कार्य वातावरण है: सघन स्थापना विधि और खराब वेंटिलेशन कार्य वातावरण CJ19 श्रृंखला कैपेसिटर स्विचिंग संपर्ककर्ताओं की गर्मी अपव्यय स्थितियों को खराब कर देगा, जिससे उनकी भार वहन क्षमता प्रभावित होगी। चयन करते समय, विनिर्देश को उचित रूप से अपग्रेड करना भी आवश्यक है, अर्थात, बड़ी वर्तमान रेटिंग वाले संपर्ककर्ताओं को चुनें।

Geyue Electric का वन-स्टॉप समाधान

एक स्थिर और विश्वसनीय लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली स्थापित करने के लिए, उपयोगकर्ताओं को CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर्स के सही मिलान से कहीं अधिक की आवश्यकता होती है। वास्तव में जो आवश्यक है वह सभी घटकों के बीच सही समन्वय है, और यही मूल मूल्य है जो Geyue Electric हमारे उपयोगकर्ताओं को प्रदान करता है।

लो-वोल्टेज रिएक्टिव पावर मुआवजे के क्षेत्र में एक लंबे इतिहास के साथ एक पेशेवर निर्माता के रूप में, Geyue Electric न केवल आपको CJ19 सीरीज कैपेसिटर स्विचिंग कॉन्टैक्टर से लेकर एंटी-हार्मोनिक कैपेसिटर, सीरीज रिएक्टर और APFC नियंत्रकों तक उच्च गुणवत्ता वाले घटकों की एक पूरी श्रृंखला प्रदान करता है, बल्कि आपको सटीक लोड विश्लेषण और सिस्टम निदान के आधार पर एक एकीकृत समाधान भी प्रदान करता है। हमारी तकनीकी टीम आपकी वितरण संरचना, लोड विशेषताओं और हार्मोनिक स्थितियों पर पूरी तरह से विचार करेगी, और सटीक चयन से लेकर आपके लिए अनुकूलित वायरिंग तक एक संपूर्ण सिस्टम डिज़ाइन करेगी, यह सुनिश्चित करते हुए कि प्रत्येक सर्किट सुरक्षित रूप से मेल खाता है, ताकि आपका मुआवजा उपकरण न केवल पावर फैक्टर में कुशलतापूर्वक सुधार कर सके, बल्कि लंबी सेवा जीवन और कम समग्र रखरखाव लागत भी प्राप्त कर सके।
