प्रतिक्रिया दर 7% या 14%? हार्मोनिक जोखिमों से प्रभावी ढंग से बचने के लिए श्रृंखला रिएक्टरों का चयन कैसे किया जाना चाहिए?

कम वोल्टेज बिजली वितरण प्रणालियों में, प्रतिक्रियाशील बिजली मुआवजा और हार्मोनिक प्रबंधन तेजी से बिजली की गुणवत्ता को बनाए रखने के लिए सर्वोच्च प्राथमिकता बन रहे हैं। जब पावर ग्रिड में फ़्रीक्वेंसी कन्वर्टर्स और रेक्टिफायर जैसे नॉनलाइनियर लोड होते हैं, तो इन लोड से उत्पन्न उच्च-क्रम हार्मोनिक्स न केवल पावर ग्रिड को प्रदूषित करते हैं, बल्कि पावर फैक्टर कैपेसिटर और संपूर्ण लो-वोल्टेज रिएक्टिव पावर मुआवजा प्रणाली के सुरक्षित संचालन को सीधे खतरे में डालते हैं। चीन में लो-वोल्टेज रिएक्टिव पावर मुआवजे के क्षेत्र में एक अग्रणी निर्माता के रूप में, Geyue Electric स्पष्ट रूप से समझता है कि श्रृंखला रिएक्टर की सही प्रतिक्रिया दर चुनना एक विश्वसनीय फ़िल्टरिंग मुआवजा प्रणाली के निर्माण के लिए प्राथमिक तकनीकी निर्णय है।

प्रतिक्रिया दर: हार्मोनिक नियंत्रण के लिए "ट्यूनिंग आवृत्ति"।

श्रृंखला रिएक्टरों की प्रतिक्रिया दर एक यादृच्छिक रूप से निर्धारित पैरामीटर नहीं है। यह निर्धारित करता है कि एलसी सर्किट किस हार्मोनिक से बना हैश्रृंखला रिएक्टरऔरसंधारित्रके लिए कम प्रतिबाधा प्रस्तुत करता है। यह सर्किट एक ध्वनिक अनुनादक गुहा की तरह है, जिसका विशिष्ट आवृत्तियों के हार्मोनिक धाराओं पर "अवशोषण" प्रभाव होता है। 7% प्रतिक्रिया दर वाला एक सर्किट मुख्य रूप से पावर ग्रिड में उच्चतम सामग्री 7वें हार्मोनिक (350 हर्ट्ज) को ट्यून और क्षीण करता है; जबकि 14% प्रतिक्रिया दर वाला एक सर्किट मुख्य रूप से 5वें हार्मोनिक (250 हर्ट्ज) को ट्यून और क्षीण करता है। श्रृंखला रिएक्टरों के लिए किस प्रतिक्रिया दर (7% या 14%) का चुनाव सबसे पहले साइट पर हार्मोनिक स्पेक्ट्रम के सटीक निदान पर निर्भर करता है। गलत चयन न केवल हार्मोनिक्स को दबाने में विफल रहता है, बल्कि विशिष्ट हार्मोनिक्स के प्रतिध्वनि प्रवर्धन का कारण भी बन सकता है, जिससे विनाशकारी परिणाम हो सकते हैं। गेयू इलेक्ट्रिक हमेशा अनुशंसा करता है कि कम वोल्टेज प्रतिक्रियाशील बिजली मुआवजा योजना को डिजाइन करने से पहले, बिजली की गुणवत्ता माप के लिए एक पेशेवर उपकरण का उपयोग किया जाना चाहिए, या पावर फैक्टर नियंत्रक में निर्मित हार्मोनिक विश्लेषण फ़ंक्शन का उपयोग मुख्य डेटा प्राप्त करने के लिए किया जाना चाहिए, जो श्रृंखला रिएक्टरों के लिए वैज्ञानिक रूप से उचित प्रतिक्रिया दर का चयन करने के लिए व्यावहारिक आधार प्रदान करता है।

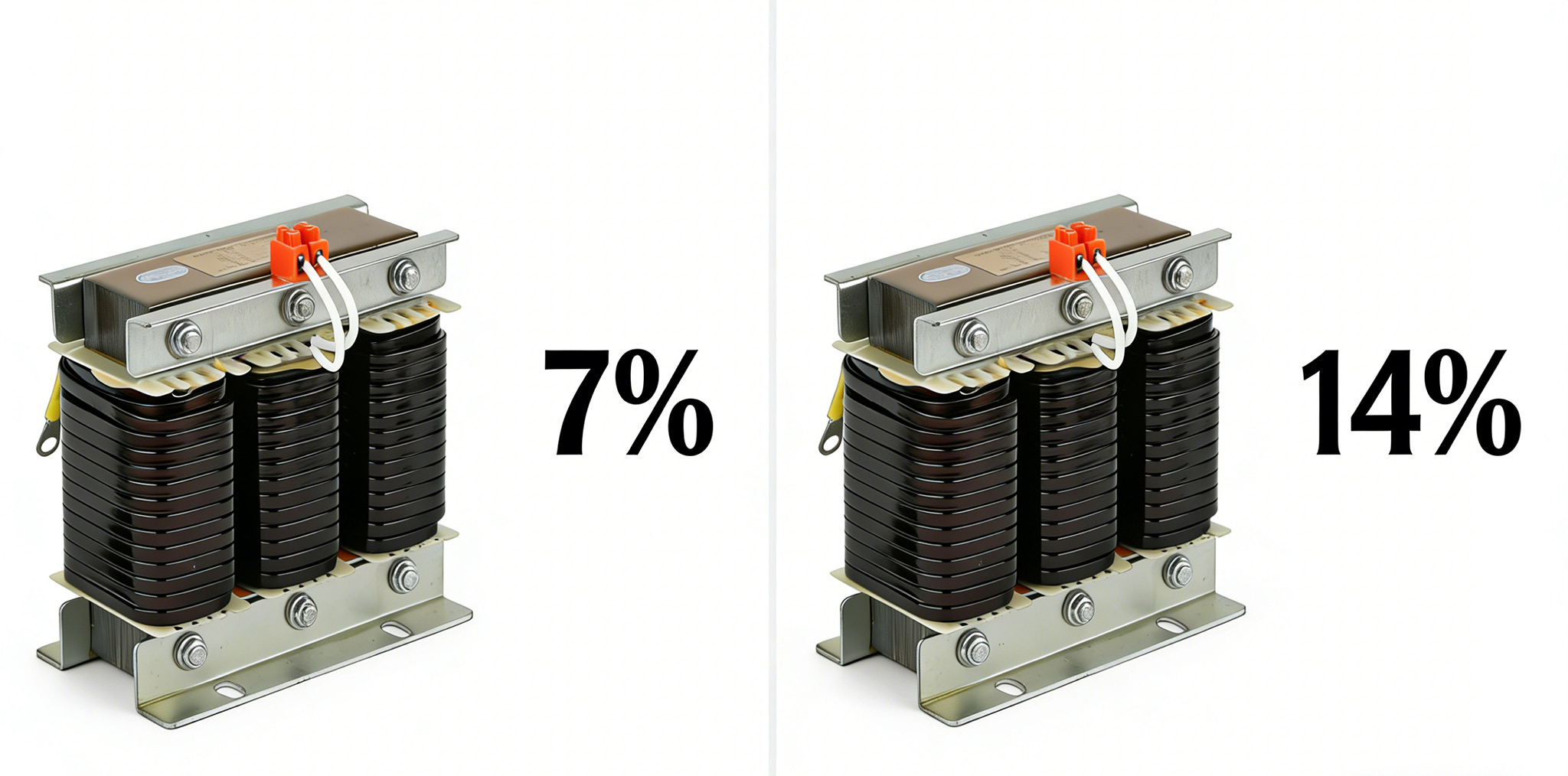

के बीच का अंतर7%और14%विशिष्ट अनुप्रयोग परिदृश्यों में

व्यावहारिक अनुप्रयोगों में, श्रृंखला रिएक्टरों के लिए प्रतिक्रिया दर का चयन लोड विशेषताओं से निकटता से संबंधित है। फ़्रीक्वेंसी कन्वर्टर्स और मध्यम-आवृत्ति भट्टियों जैसे उपकरणों के वर्चस्व वाले भारी उद्योग और प्रक्रिया उद्योग परिदृश्यों में, हार्मोनिक स्पेक्ट्रम आमतौर पर 5 वें हार्मोनिक पर हावी होता है। ऐसे मामलों में, इस हार्मोनिक करंट को प्रभावी ढंग से अवशोषित करने और कैपेसिटर को ओवरकरंट क्षति से बचाने के लिए 14% की प्रतिबाधा दर के साथ एक श्रृंखला रिएक्टर का चयन किया जाना चाहिए। डेटा केंद्रों, वाणिज्यिक भवनों और सुधार उपकरणों के प्रभुत्व वाले औद्योगिक वातावरण में, सातवां हार्मोनिक घटक अक्सर अधिक प्रमुख होता है। ऐसे मामलों में, 7% की प्रतिक्रिया दर वाली योजना अधिक उपयुक्त होगी। एक उन्नत प्रतिक्रियाशील शक्ति क्षतिपूर्ति प्रणाली मुख्य हार्मोनिक स्पेक्ट्रा को कवर करने के लिए विभिन्न प्रतिक्रिया दरों के साथ कई ट्यून किए गए फ़िल्टर शाखाओं को कॉन्फ़िगर कर सकती है। कोरपावर फैक्टर नियंत्रकसिस्टम में, लचीली कैपेसिटर स्विचिंग रणनीतियों को लागू करने के माध्यम से, सभी शाखाओं का बुद्धिमान समन्वित प्रबंधन किया जाता है। यह वास्तुशिल्प डिज़ाइन विशेष रूप से जटिल हार्मोनिक वातावरण को संभालने और अंततः बिजली की गुणवत्ता के परिष्कृत प्रबंधन को प्राप्त करने के लिए डिज़ाइन किया गया है।

गेयू इलेक्ट्रिक की सीकेएसजी श्रृंखला: एक विश्वसनीय जीन का प्रत्येक प्रतिशत बिंदु

श्रृंखला रिएक्टर की प्रतिक्रिया दर की सटीकता केवल डिज़ाइन चित्रों में निर्दिष्ट होने के लिए पर्याप्त है। श्रृंखला रिएक्टर की दीर्घकालिक स्थिरता और विश्वसनीयता की गारंटी निर्माता की उत्कृष्ट विनिर्माण प्रक्रिया द्वारा दी जानी चाहिए। Geyue Electric ने लॉन्च किया हैलो-वोल्टेज श्रृंखला रिएक्टरों की सीकेएसजी श्रृंखला, जो विशेष रूप से इस कठिन आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है। चाहे वह 7% या 14% प्रतिक्रिया दर मॉडल हो, हमारी कंपनी हमेशा मुख्य सामग्री के रूप में उच्च गुणवत्ता वाले आयातित कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट का उपयोग करती है, और एक अद्वितीय एपॉक्सी राल कास्टिंग और इलाज प्रक्रिया के माध्यम से, कोर का वायु अंतर कभी भी कंपन और तापमान परिवर्तन के तहत नहीं बदलता है, इस प्रकार अधिष्ठापन मूल्य की आजीवन स्थिरता की रक्षा करता है। हमारे श्रृंखला रिएक्टरों के कॉइल एच-क्लास इन्सुलेशन सिस्टम और वैक्यूम संसेचन प्रक्रिया के साथ संयुक्त रूप से उच्च-शुद्धता वाले ऑक्सीजन-मुक्त तांबे की वाइंडिंग का उपयोग करते हैं, ताकि श्रृंखला रिएक्टर उच्च तापमान और भारी-भार स्थितियों के तहत भी बेहद कम तापमान वृद्धि और ऑपरेटिंग शोर को बनाए रख सकें। परिशुद्धता की यह अटूट खोज प्रत्येक उपयोगकर्ता के लिए हमारी शाश्वत प्रतिबद्धता है: हमारे श्रृंखला रिएक्टरों की प्रतिक्रिया दर का प्रत्येक प्रतिशत बिंदु वास्तव में सटीक है, जो प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली में प्रत्येक ट्यून किए गए फ़िल्टर शाखा के फ़िल्टरिंग प्रभाव के लिए एक ठोस हार्डवेयर आधार के रूप में कार्य करता है।

Geyue Electric उपयोगकर्ताओं को पेशेवर निदान, सटीक चयन, उच्च गुणवत्ता वाले घटक आपूर्ति और सिस्टम परिप्रेक्ष्य से बुद्धिमान नियंत्रण को कवर करने वाली संपूर्ण मूल्य श्रृंखला प्रदान करने के लिए प्रतिबद्ध है। हमारी तकनीकी टीम आपके पावर ग्रिड की लोड विशेषताओं का विश्लेषण कर सकती है और आपके लिए इष्टतम 7% या 14% प्रतिक्रिया दर कॉन्फ़िगरेशन योजना की सिफारिश कर सकती है, या यहां तक ​​कि आपके लिए एक अधिक जटिल हाइब्रिड फ़िल्टर मुआवजा कैबिनेट भी डिज़ाइन कर सकती है। हार्मोनिक जोखिमों से बचने के लिए सही प्रतिक्रिया दर चुनना वैज्ञानिक प्रारंभिक बिंदु है; Geyue Electric को चुनना संपूर्ण बिजली गुणवत्ता प्रशासन प्रणाली को एक विश्वसनीय जीवन प्रदान कर रहा है। कृपया लो-वोल्टेज रिएक्टिव पावर मुआवजे के बारे में अपनी पूछताछ भेजेंinfo@gyele.com.cn. आइए हम संयुक्त रूप से हमारे सीकेएसजी श्रृंखला श्रृंखला रिएक्टरों और पेशेवर सिस्टम डिजाइन क्षमताओं की ठोस सुरक्षा के साथ आपके पावर ग्रिड की शुद्धता और दक्षता की रक्षा करें।
