कम वोल्टेज श्रृंखला रिएक्टर

आधुनिक औद्योगिक पावर ग्रिडों में, गैर-रेखीय भार जैसे फ़्रीक्वेंसी कन्वर्टर्स और रेक्टिफायर उपकरण "हार्मोनिक उत्सर्जक" की तरह कार्य करते हैं, जिससे वे जिस ग्रिड से जुड़े होते हैं, उसमें लगातार उच्च आवृत्ति वाले हार्मोनिक प्रदूषण को इंजेक्ट करते हैं। पावर कैपेसिटर, जो प्रतिक्रियाशील बिजली मुआवजे के लिए जिम्मेदार हैं, अक्सर हार्मोनिक "हमलों" का खामियाजा भुगतते हैं और अक्सर ओवरहीटिंग क्षति या यहां तक ​​कि अनुनाद दुर्घटनाओं का कारण बनते हैं। ऐसे अत्यधिक हार्मोनिक-प्रदूषित वातावरण में, लो वोल्टेज सीरीज रिएक्टर बिल्कुल आवश्यक हैं: वे ग्रिड की सुरक्षा की रक्षा करने वाले "वफादार शूरवीरों" में बदल सकते हैं, पूरे लो-वोल्टेज प्रतिक्रियाशील बिजली मुआवजा प्रणाली को विफलता के खतरों से बचा सकते हैं और पावर कैपेसिटर बैंकों के लिए एक ठोस रक्षा लाइन बनाने के लिए अपने सरल विद्युत चुम्बकीय डिजाइन का उपयोग कर सकते हैं।

हार्मोनिक गड़बड़ी केवल एक संधारित्र घटक को प्रभावित नहीं करती है; इसके बजाय, वे पूरे बिजली आपूर्ति नेटवर्क में एक नकारात्मक श्रृंखला प्रतिक्रिया को ट्रिगर करते हैं, जिससे "समस्या प्रवर्धन" से "केंद्रित क्षति" तक एक दुष्चक्र बनता है। उच्च-आवृत्ति हार्मोनिक धाराएं कैपेसिटर के ढांकता हुआ नुकसान में उल्लेखनीय वृद्धि का कारण बनती हैं, जिससे कैपेसिटर के भीतर असामान्य ओवरहीटिंग होती है और इन्सुलेशन की उम्र बढ़ने में तेजी आती है। इससे भी अधिक खतरनाक बात यह है कि जब पावर ग्रिड में हार्मोनिक्स की आवृत्ति "कैपेसिटर-पावर ग्रिड" सर्किट की अंतर्निहित आवृत्ति के करीब होती है, तो एक अप्रत्याशित समानांतर अनुनाद होता है, और महत्वपूर्ण रूप से ऊंचा हार्मोनिक वोल्टेज इस चक्र में दसियों गुना अधिक हार्मोनिक करंट चलाएगा। इस दुष्चक्र में जहां हार्मोनिक्स दोषी हैं, कैपेसिटर पर हार्मोनिक्स द्वारा किए गए बुरे कार्य कैपेसिटर के टर्मिनलों के बीच कृत्रिम रूप से लगातार उच्च-वोल्टेज बिजली के झटके लगाने की तरह हैं, जिससे कैपेसिटर के उभार, फटने या आग लगने की अत्यधिक संभावना है, जिससे बिजली वितरण प्रणाली की सुरक्षा को गंभीर खतरा है।

जिस तरह से कम वोल्टेज श्रृंखला रिएक्टर पावर ग्रिड की सुरक्षा करते हैं वह "प्रतिबाधा के पुनर्निर्माण" की बुद्धिमत्ता में निहित है। श्रृंखला रिएक्टर अपने प्रेरक प्रतिक्रिया (एक्सएल) को कैपेसिटिव रिएक्शन (एक्ससी) के साथ श्रृंखला में जोड़कर एक संयुक्त सर्किट बनाता है जो विशिष्ट आवृत्तियों के प्रति संवेदनशील होता है, जिसे "ट्यून्ड फिल्टर" के रूप में जाना जाता है। आइए इसे समझने के लिए एक रूपक का उपयोग करें: हम कैपेसिटर के एक समूह को एक चौड़ी सड़क के रूप में मान सकते हैं जो वर्तमान की सभी आवृत्तियों के लिए "खुली" है। हार्मोनिक्स इस सड़क में स्वतंत्र रूप से प्रवेश कर सकते हैं और इस पर गंभीर भीड़भाड़ (अधिभार) पैदा कर सकते हैं। श्रृंखला रिएक्टर की भूमिका चौराहे पर एक "बुद्धिमान टोल बूथ" स्थापित करना है, जो लगभग सभी हार्मोनिक धाराओं को बाहर रोकता है। सटीक गणना और मिलान के माध्यम से, यह संयुक्त सर्किट (कैपेसिटर का एक समूह और एक श्रृंखला रिएक्टर) मौलिक तरंग (50 हर्ट्ज) के लिए कैपेसिटिव विशेषताओं को प्रस्तुत करता है, यानी, टोल बूथ मौलिक तरंग को हरी रोशनी देता है, यह सुनिश्चित करता है कि प्रतिक्रियाशील बिजली मुआवजा बिल्कुल भी प्रभावित नहीं होता है; जबकि सबसे हानिकारक लक्ष्य हार्मोनिक्स (जैसे कि 5वीं/250 हर्ट्ज) के लिए, यह संयुक्त सर्किट बहुत अधिक कुल प्रतिबाधा प्रस्तुत करता है, यानी, टोल बूथ लक्ष्य हार्मोनिक्स को लाल रोशनी देता है, जिससे एक ठोस "विद्युत चुम्बकीय बाधा" बनती है। इसका परिणाम यह होता है कि अधिकांश हार्मोनिक धाराएं इस अवरोध से समाप्त हो जाती हैं और कम सिस्टम प्रतिबाधा वाले पथों में प्रवाहित होती हैं या फ़िल्टरिंग उपकरणों द्वारा अवशोषित हो जाती हैं, जिससे कैपेसिटर के माध्यम से बहने वाली हार्मोनिक धारा काफी कम हो जाती है, जिससे मूल रूप से अनुनाद प्रवर्धन से बचा जाता है।

लो वोल्टेज सीरीज रिएक्टर की ट्रिपल सुरक्षा की पहली परत मुख्य रूप से कैपेसिटर की प्रत्यक्ष सुरक्षा के रूप में प्रकट होती है। रिएक्टर कैपेसिटर की हार्मोनिक वर्तमान-वहन क्षमता और ढांकता हुआ नुकसान को काफी कम कर देता है, कैपेसिटर के ऑपरेटिंग तापमान को सामान्य पर पुनर्स्थापित करता है, और कैपेसिटर की सेवा जीवन सुनिश्चित करता है। ट्रिपल सुरक्षा की दूसरी परत सिस्टम के सुरक्षा स्तर में सुधार में प्रकट होती है। रिएक्टर प्रभावी ढंग से गुंजयमान ओवरवॉल्टेज और ओवरकरंट को दबा देता है जो संपूर्ण बिजली वितरण प्रणाली को खतरे में डाल सकता है, जिससे ट्रांसफार्मर और केबलों का संचालन अधिक स्थिर हो जाता है। ट्रिपल सुरक्षा की तीसरी परत क्षतिपूर्ति दक्षता के अनुकूलन में प्रकट होती है। स्वच्छ वर्तमान वातावरण में, कैपेसिटर आवश्यक कैपेसिटिव रिएक्शन को अधिक सटीक रूप से संलग्न कर सकता है, पावर फैक्टर सुधार की दक्षता में सुधार कर सकता है और गलत ट्रिपिंग क्रियाओं या हार्मोनिक्स के कारण क्षतिपूर्ति विफलता से बच सकता है।

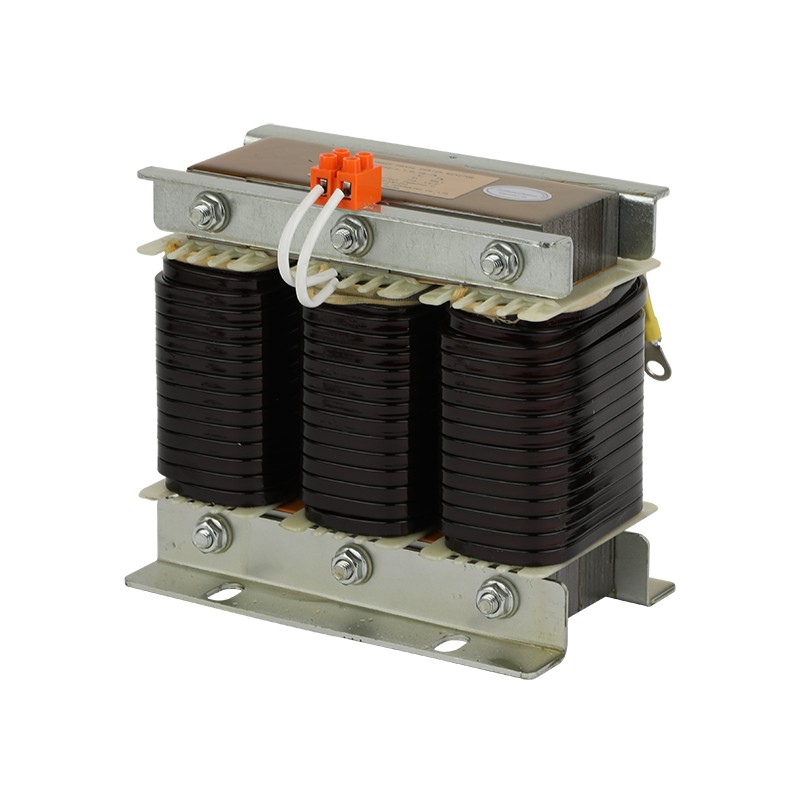

गेयू इलेक्ट्रिक पूरी तरह से समझता है कि हार्मोनिक नियंत्रण एक एकल घटक द्वारा लड़ी गई लड़ाई नहीं है, बल्कि एक ग्रिड रक्षा युद्ध है जिसके लिए सटीक डिजाइन और सिस्टम समन्वय की आवश्यकता होती है। Geyue Electric न केवल उच्च-प्रदर्शन और विश्वसनीय "अभिभावक शूरवीर", CKSG श्रृंखला कम वोल्टेज श्रृंखला रिएक्टर प्रदान करता है, बल्कि उपयोगकर्ताओं को सटीक माप, हार्मोनिक विश्लेषण से लेकर अनुकूलित फ़िल्टरिंग क्षतिपूर्ति डिज़ाइन तक कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति समाधान का एक पूरा सेट प्रदान करने के लिए भी प्रतिबद्ध है। हमारी तकनीकी टीम मौके पर ही हार्मोनिक स्रोतों की विशेषताओं का निदान करने और उपयोगकर्ताओं के लिए सबसे उपयुक्त प्रतिक्रिया दर और क्षतिपूर्ति क्षमता को तैयार करने में कुशल है, यह सुनिश्चित करते हुए कि रिएक्टर और कैपेसिटर सर्वोत्तम सुरक्षात्मक दक्षता प्राप्त करने के लिए एक साथ काम करते हैं। Geyue को चुनने का मतलब है कि आपने बिजली की गुणवत्ता के मुद्दों के लिए व्यवस्थित व्याख्या क्षमता और व्यावहारिक समस्या-समाधान क्षमता का चयन किया है। हम पेशेवर प्रौद्योगिकी और विश्वसनीय उत्पादों के साथ आपकी वितरण प्रणाली में हर वाट बिजली को सुरक्षित, स्वच्छ और कुशल संचालन से सुरक्षित रखने के इच्छुक हैं।
