मुआवजा कैबिनेट सहायक उपकरण एक साथ कैसे काम करते हैं?

प्रस्तावना

मुआवजा अलमारियाँसहयोगात्मक रूप से तीन मुख्य मुद्दों को संबोधित करना चाहिए: हार्मोनिक दमन, प्रतिक्रियाशील शक्ति मुआवजा और वोल्टेज स्थिरता। रिएक्टर, कैपेसिटर और कंट्रोलर कुशल नियंत्रण प्राप्त करने के लिए एक -दूसरे को पूरक करते हैं। एक घटक निर्माता के रूप में, हम उत्पादन के नजरिए से तालमेल और प्रमुख चयन कारकों के सिद्धांतों का विश्लेषण करेंगे।

रिएक्टर हार्मोनिक नियंत्रण का मूल है

हमारे नैनोक्रिस्टलाइन रिएक्टरों को एक वैक्यूम शमन प्रक्रिया का उपयोग करके 0.02 मिमी स्ट्रिप से बनाया जाता है, जो 4.3W/किग्रा (सिलिकॉन स्टील की चादरों के लिए 8.6w/किग्रा की तुलना में) के कोर नुकसान को प्राप्त करता है। सात-चरणीय एयर गैप डिज़ाइन 23% के ऊपर हार्मोनिक्स के लिए 30DB क्षीणन को प्राप्त करने के लिए, 3% की प्रवाह वितरण असमानता सुनिश्चित करता है। यह रिएक्टर 150% अधिभार की स्थिति के तहत 3% से कम प्रदर्शन गिरावट का प्रदर्शन करता है और 12 साल की सेवा जीवन का दावा करता है। यह डिज़ाइन सिस्टम हार्मोनिक विरूपण को 35% से 5% तक कम करता है और ट्रांसफार्मर तांबे के नुकसान को 12.7 किलोवाट तक कम कर देता है। पाइल परिदृश्यों को चार्ज करने के लिए एक 14% रिएक्टर रेटिंग मॉडल की सिफारिश की जाती है, जबकि फोटोवोल्टिक परिदृश्यों के लिए एक डीसी-प्रतिरोधी मॉडल की सिफारिश की जाती है।

संधारित्र मुख्य रूप से प्रतिक्रियाशील शक्ति मुआवजे की भूमिका निभाता है।

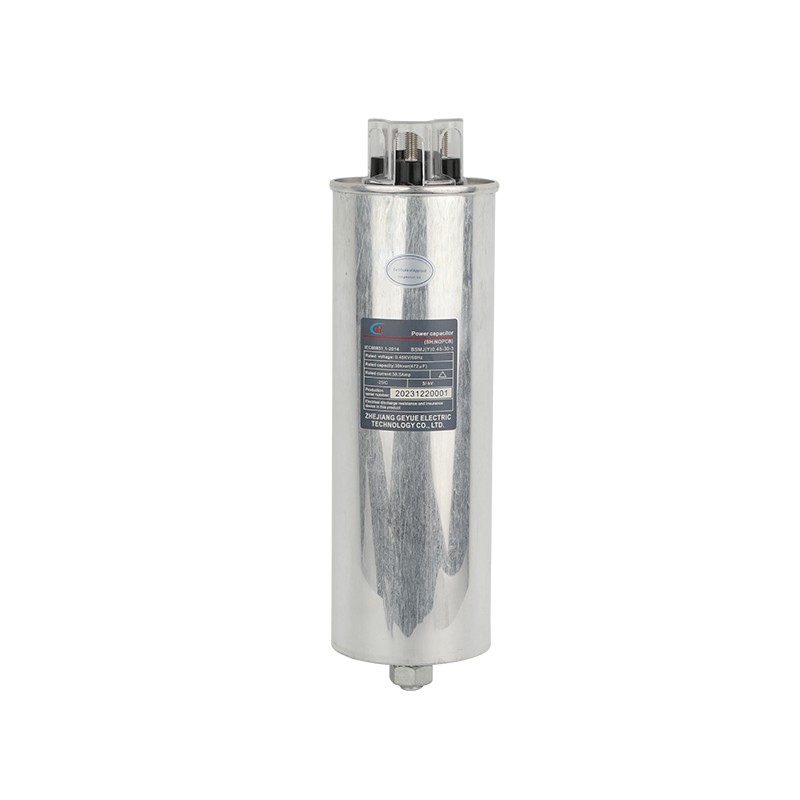

के तौर परशक्ति संधारित्रनिर्माता, हम टैन tan 0.0002 के नुकसान कारक के साथ मेटलाइज्ड पॉलीप्रोपाइलीन फिल्म सामग्री का उपयोग करते हैं। हमारे पूर्व-चार्ज कैपेसिटर बैंक (800 kVAR) को एक फ्लाईव्हील एनर्जी स्टोरेज बफर के साथ जोड़ा जाता है, जो 10ms की प्रतिक्रिया की गति प्रदान करता है। एक अंतर्निहित डीसी ब्लॉकिंग मॉड्यूल एक डीसी घटक of 3 वी का पता लगाने पर 0.1 सेकंड के भीतर सर्किट को डिस्कनेक्ट करता है। यह समाधान 150kW लोड सर्ज के तहत 0.99 का एक स्थिर शक्ति कारक रखता है, जो पूरी तरह से प्रतिक्रियाशील शक्ति दंड को समाप्त करता है। कैपेसिटर 130% ओवरलोड करंट का सामना करते हैं और -40 ° C से 85 ° C तक परिवेश के तापमान में संचालित होते हैं।

नियंत्रक सिस्टम की कुंजी है।

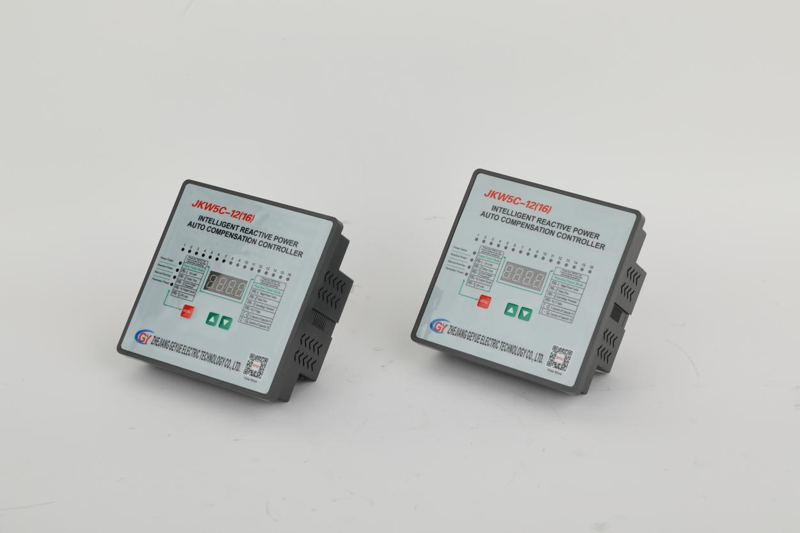

हमारा क्वाड-कोर डीएसपी कंट्रोलर 5 एमएस के भीतर हार्मोनिक एफएफटी विश्लेषण को पूरा करते हुए, प्रति विद्युत चक्र प्रति 128 अंक पर पावर डेटा को कैप्चर करता है। बैटरी चार्ज/डिस्चार्ज कर्व्स के दूसरे क्रम के डेरिवेटिव को ट्रैक करके, यह पहले से प्रतिक्रियाशील बिजली की मांग 50ms की भविष्यवाणी करता है। यह तात्कालिक हार्मोनिक डायग्नोस्टिक्स, प्रोएक्टिव सर्ज प्रोटेक्शन और वोल्टेज स्टेबिलाइजेशन को लोड उतारने के दौरान सक्षम करता है - एक प्रेडिक्टिव ग्रिड फॉल्ट प्रिवेंशन सिस्टम का पालन करता है। CAN बस प्रोटोकॉल का उपयोग करते हुए, कमांड ट्रांसमिशन लेटेंसी 1ms से कम है। जब वोल्टेज में उतार-चढ़ाव 8% थ्रेशोल्ड से अधिक होता है, तो फ्लाईव्हील एनर्जी स्टोरेज स्वचालित रूप से 0.1-सेकंड बफर प्रदान करने के लिए समन्वयित होता है, और कैपेसिटर बैंक वोल्टेज स्थिरता को बनाए रखने के लिए मुआवजे का मुआवजा देता है, फ्लिकर आयाम को ± 15% से ± 6% से कम करता है, ± 0.5% की नियंत्रण सटीकता के साथ।

कैसे सहायक उपकरण एक साथ काम करते हैं

जब सिस्टम एक चार्जिंग पाइल प्रभाव का पता लगाता है, तो नियंत्रक 5ms के भीतर पावर फैक्टर में अचानक गिरावट की पहचान करता है और 23 वें हार्मोनिक को दबाने के लिए रिएक्टर को ट्रिगर करता है (इसे 30db द्वारा इसे कम करना)। संधारित्र बैंक को फिर प्रतिक्रियाशील पावर गैप को भरने के लिए 10ms के भीतर भेजा जाता है, और फ्लाईव्हील एनर्जी स्टोरेज 0.1-सेकंड का अधिभार बफर प्रदान करता है। ये तीन घटक 2000kvar प्रतिक्रियाशील पावर गैप को 50ms के भीतर भरने के लिए एक साथ काम करते हैं, ± 6%के भीतर वोल्टेज में उतार -चढ़ाव को बनाए रखते हैं।

एक रिएक्टर का चयन कैसे करें

रिएक्टर की प्रतिक्रिया को विशेषता हार्मोनिक ऑर्डर से मेल खाना चाहिए। उन परिदृश्यों के लिए जहां 7 वां हार्मोनिक प्रमुख है, 14% प्रतिक्रिया मॉडल का चयन करें। कैपेसिटर की कुल संख्या को अधिकतम प्रतिक्रियाशील पावर गैप से 1.2 गुना कॉन्फ़िगर किया जाना चाहिए। एक 800 केवीएआर संधारित्र बैंक 2000 केवीएआर गैप के लिए उपयुक्त होना चाहिए। कंट्रोलर सैंपलिंग रेट एक रिस्पॉन्स लेटेंसी ≤5ms के साथ, 128 अंक/चक्र होना चाहिए। गर्मी अपव्यय डिजाइन के लिए, कैपेसिटर के प्रत्येक 100 kvar के लिए गर्मी अपव्यय क्षेत्र का 0.2 वर्ग मीटर आरक्षित करें। रिएक्टर को लंबवत रूप से स्थापित करते समय, 10 सेमी एयर डक्ट क्लीयरेंस बनाए रखें।
