तीन-चरण बुद्धिमान यौगिक स्विच का उपयोग क्या है?

कारखानों, शॉपिंग मॉल, अस्पतालों और अन्य स्थानों के बिजली वितरण कक्षों में, कैपेसिटर को नियंत्रित करने वाले स्विच हमेशा काम करने वाले राज्य में होते हैं। इस तरह के लगातार स्विचिंग क्रियाओं के बाद साधारण स्विच आसानी से अत्यधिक वर्तमान से क्षतिग्रस्त हो जाते हैं, जिससे रखरखाव की लागत बढ़ जाती है।तीन चरण मुआवजा तीन चरण यौगिक स्विचमहत्वपूर्ण लाभ जैसे कोई प्रभाव, कम बिजली की खपत और लंबे जीवन, और विशेष रूप से कैपेसिटर को नियंत्रित करने के लिए विकसित किया गया है। यह लेख इसके कार्य सिद्धांत, मुख्य लाभ और रखरखाव बिंदुओं का विस्तार से वर्णन करेगा।

मौलिक भूमिका

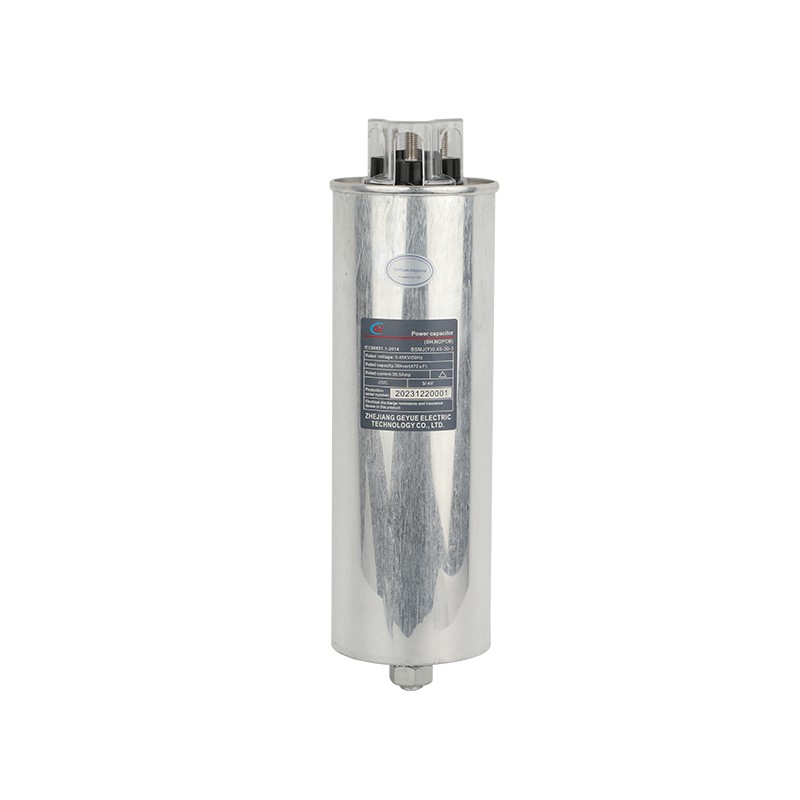

तीन-चरण बुद्धिमान यौगिक स्विच का मुख्य कार्य तीन-चरण संधारित्र और पावर ग्रिड के बीच कनेक्शन और वियोग को नियंत्रित करना है। कबसंधारित्रप्रतिक्रियाशील शक्ति के लिए क्षतिपूर्ति करने की आवश्यकता है, यौगिक स्विच संधारित्र को नेटवर्क से जल्दी से कनेक्ट करने के लिए नियंत्रित करता है, और मुआवजे की आवश्यकता नहीं होने पर समय में डिस्कनेक्ट करता है। पूरी प्रक्रिया स्वचालित रूप से पूरी हो जाती है।

मुख्य समस्या को हल करना

जब साधारण स्विच कैपेसिटर को नियंत्रित करता है, तो उन्हें पावर-ऑन के क्षण में कार्य करंट के दर्जनों बार के झटके के अधीन किया जाएगा। इस वर्तमान झटके को इनरश करंट कहा जाता है। Inrush वर्तमान न केवल समग्र स्विच को जलाएगा, बल्कि संधारित्र के आंतरिक इन्सुलेशन की उम्र बढ़ने को भी तेज करेगा और पावर ग्रिड के वोल्टेज में अचानक गिरावट का कारण होगा। इसलिए, साधारण स्विच का उपयोग करने से उपकरणों के जीवन को छोटा हो जाएगा और पावर ग्रिड की स्थिरता को प्रभावित किया जाएगा।

यह काम किस प्रकार करता है?

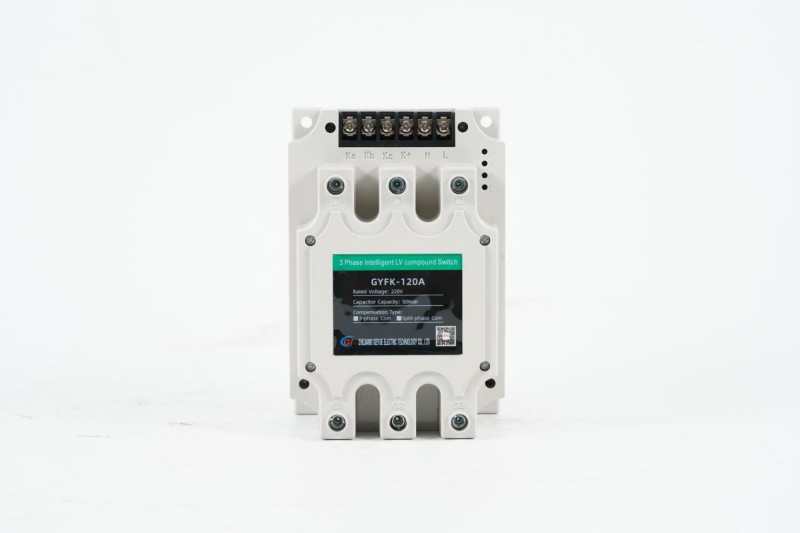

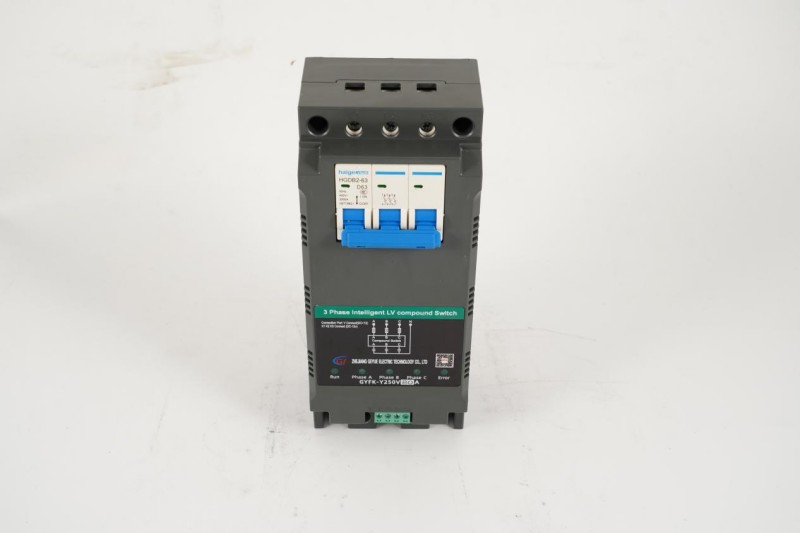

तीन-चरण बुद्धिमान यौगिक स्विच में एक थायरिस्टोर समूह और एक चुंबकीय लैचिंग रिले होते हैं, और दोनों को काम पूरा करने के लिए एक साथ काम करने की आवश्यकता होती है। पहले, जबस्वत: शक्ति कारक नियंत्रकपता लगाता है कि ग्रिड को प्रतिक्रियाशील शक्ति की भरपाई करने की आवश्यकता है, थाइरिस्टर वर्तमान मीटर को ग्रिड से जोड़ने के लिए सर्किट को जल्दी से जोड़ देगा, जब वर्तमान शून्य हो। थाइरिस्टर चालू होने के बाद 0.5 सेकंड के भीतर, चुंबकीय लेचिंग रिले के संपर्क तुरंत बंद हो जाएंगे और निरंतर वर्तमान का 100% सहन करेंगे, और इस समय थाइरिस्टर स्वचालित रूप से बंद हो जाएगा। फिर जब संधारित्र को डिस्कनेक्ट करने की आवश्यकता होती है, तो थिरिस्टर को चुंबकीय लेचिंग रिले से थारिस्टोर को वर्तमान को स्थानांतरित करने के लिए फिर से खोल दिया जाएगा। जब थाइरिस्टर सभी करंट को सहन करता है, तो चुंबकीय लेचिंग रिले संपर्क को डिस्कनेक्ट कर देता है जब वर्तमान शून्य होता है। थाइरिस्टर स्वचालित रूप से अगले क्षण में बंद हो जाएगा जब वर्तमान शून्य होगा, और पूरी प्रक्रिया में कोई आर्क उत्पन्न नहीं किया जाएगा।

क्यों होना चाहिएयौगिक स्विचएक Thyristor समूह और एक चुंबकीय लैचिंग रिले के साथ उपयोग किया जाए? क्योंकि अगर केवल एक चुंबकीय लैचिंग रिले है, तो संधारित्र समापन के क्षण में रेटेड वर्तमान में 50 गुना का प्रभाव उत्पन्न करेगा, और संपर्कों को कई कार्यों के बाद वेल्डेड और स्क्रैप किया जाएगा। यदि केवल एक थाइरिस्टर है, तो जब 100 ए की वर्तमान ऊर्जावान होती है, तो एक हीट सिंक की आवश्यकता होती है, अन्यथा यह 10 मिनट के भीतर जल जाएगा। ऊर्जा की खपत 15 गुना है जो चुंबकीय लेचिंग रिले की है, और लागत बहुत अधिक है। इसलिए, थाइरिस्टर समूह बिजली की सुरक्षा समस्या को हल करता है और बंद करता है, और चुंबकीय लैचिंग रिले दीर्घकालिक शक्ति की ऊर्जा खपत समस्या को हल करता है। दोनों अपरिहार्य हैं।

मुख्य लाभ

The तीन चरण मुआवजा तीन चरण यौगिक स्विचकैपेसिटर स्विच करते समय, कैपेसिटर और पावर ग्रिड उपकरणों की रक्षा करते समय और इसके सेवा जीवन का विस्तार करते समय वर्तमान के प्रभाव को पूरी तरह से समाप्त कर सकते हैं।

चिंगारी द्वारा जलाए जाने से बचने के लिए चुंबकीय लेचिंग रिले को हमेशा किसी भी तरह की स्थिति के तहत डिस्कनेक्ट किया जाता है।

Thyristor समूह में पावर-ऑन के दौरान बहुत कम ऊर्जा की खपत होती है, जो पारंपरिक संपर्ककर्ताओं की तुलना में 90% ऊर्जा की बचत होती है।

सिस्टम स्वचालित रूप से तीन चरणों का समन्वय करेगा, स्वचालित रूप से चरणों के बीच असंतुलन के लिए क्षतिपूर्ति करेगा, और एक चरण में कैपेसिटर के अधिभार को रोक देगा।

समग्र स्विच की स्थिति को वास्तविक समय में मॉनिटर किया जाता है। यदि कोई असामान्यता होती है, तो ऑपरेशन को तुरंत बंद कर दिया जाएगा और समय में एक अलार्म जारी किया जाएगा।

रखरखाव बिंदु

The तीन-चरण बुद्धिमान यौगिक स्विचदीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए नियमित निरीक्षण और रखरखाव की आवश्यकता है। रेडिएटर की सतह पर धूल को हर छह महीने में कम से कम एक बार साफ करने की आवश्यकता होती है ताकि धूल के संचय को गर्मी के प्रसार से रोकने के लिए। इसी समय, सभी वायरिंग टर्मिनलों को ढीलेपन के लिए जांचना होगा। दैनिक संचालन में, संकेतक प्रकाश की स्थिति का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि यौगिक स्विच सामान्य रूप से काम कर रहा है या नहीं। हरी बत्ती सामान्य पावर-ऑन ऑपरेशन को इंगित करती है, और लाल बत्ती एक आंतरिक गलती को इंगित करती है जिसे समय में मरम्मत करने की आवश्यकता होती है। यदि कोई असामान्यता पाई जाती है, तो कृपया बिजली की आपूर्ति को तुरंत डिस्कनेक्ट करें और इसे संभालने के लिए पेशेवर कर्मचारियों से संपर्क करें।
