अनुकूलित कैपेसिटर का अंतरिक्ष जादू: 25kvar बेलनाकार शेल में 0.45-30-3 विनिर्देश को कैसे फिट करें?

प्रस्तावना

आधुनिक वितरण कक्ष और मुआवजा अलमारियाँ प्रतिक्रियाशील बिजली मुआवजे और अपर्याप्त स्थापना स्थान की बढ़ती मांग के बीच एक विरोधाभास का सामना कर रही हैं। मानक आकारशक्ति संधारित्रसीमित स्थान के अनुकूल नहीं हो सकता है, और अनुकूलित समाधान महत्वपूर्ण हो जाते हैं। यह लेख एक विशिष्ट मामले की पड़ताल करता है कि कैसे 0.45 केवी के वोल्टेज स्तर के साथ एक संधारित्र को प्राप्त किया जाए और 25 केवी की क्षमता के साथ एक बेलनाकार खोल में 30 केवीएआर की तीन-चरण क्षमता। अनुकूलित विनिर्देश को 0.45-30-3 के रूप में व्यक्त किया जाता है, जिसके लिए सामग्री प्रौद्योगिकी और संरचनात्मक डिजाइन में सफलताओं की आवश्यकता होती है।

एक मानक संधारित्र के लिए अंतरिक्ष दुविधा और अनुकूलन आवश्यकताएं

मुआवजा कैबिनेट में घने आंतरिक घटक हैं जैसे कि सर्किट ब्रेकर, कॉन्टैक्टर्स, रिएक्टर, कंट्रोलर, आदि, जो बड़ी मात्रा में जगह पर कब्जा कर लेते हैं। पुराने अलमारियाँ का नवीकरण या कॉम्पैक्ट डिजाइन कैपेसिटर के लिए सीमित स्थान छोड़ देता है। मानक आयताकार या वर्ग संधारित्र मॉड्यूल अनियमित कोनों या ऊंचाई प्रतिबंधित स्थानों के अनुकूल होना मुश्किल है। मजबूर स्थापना से खराब गर्मी अपव्यय, कठिन रखरखाव और अपर्याप्त सुरक्षा दूरी हो सकती है।

जब मानक उत्पाद स्थानिक बाधाओं को पूरा नहीं कर सकते हैं, तो अनुकूलनशक्ति संधारित्रएक आवश्यक समाधान बन जाता है। इसका मुख्य लाभ फॉर्म अनुकूलनशीलता और सटीक प्रदर्शन मिलान है। इंजीनियर कैबिनेट के अंदर शेष स्थान आकार और विद्युत पैरामीटर आवश्यकताओं के आधार पर कैपेसिटर के आकार और आंतरिक संरचना को डिजाइन कर सकते हैं। यह अंतरिक्ष चालित डिजाइन पैटर्न मुआवजा प्रणाली एकीकरण के लचीलेपन को बढ़ाता है।

विश्लेषण और विनिर्देश की तकनीकी चुनौतियां 0.45-30-3

0.45 0.45 केवी के रेटेड वोल्टेज को संदर्भित करता है, जो 380 वी सिस्टम के साथ मेल खाता है। 30 30 kVAR की क्षमता के साथ एक एकल इकाई को संदर्भित करता है, जो प्रतिक्रियाशील बिजली मुआवजा क्षमता निर्धारित करता है। 3 तीन संधारित्र इकाइयों, एकीकृत पैकेजिंग, सरलीकृत वायरिंग और अंतरिक्ष की बचत के साथ तीन-चरण एकीकृत डिजाइन को संदर्भित करता है।

25kvar शेल का उपयोग करने की तकनीकी कठिनाई इस तथ्य में निहित है कि 25kvar शेल के साथ 30kvar क्षमता को समायोजित करने का मतलब है कि वॉल्यूम अपरिवर्तित रहता है, क्षमता 20%तक बढ़ जाती है, और बिजली घनत्व काफी बढ़ जाती है, जो सामग्री गर्मी विघटन और इन्सुलेशन पर उच्च आवश्यकताओं को डालती है। आंतरिक नुकसान में वृद्धि से थर्मल प्रबंधन दबाव में वृद्धि होती है, और सीमित स्थानों में गर्मी अपव्यय एक महत्वपूर्ण चुनौती बन जाता है।

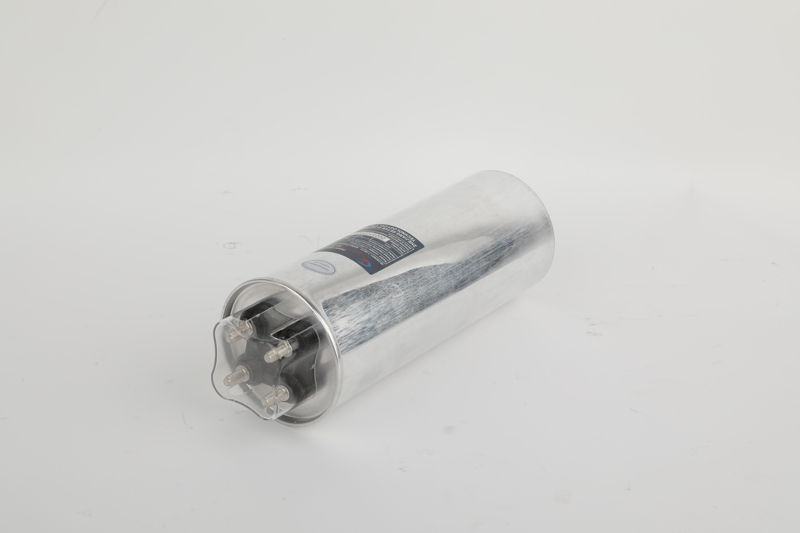

अनुकूलित बेलनाकार कैपेसिटर के डिजाइन में सफलता

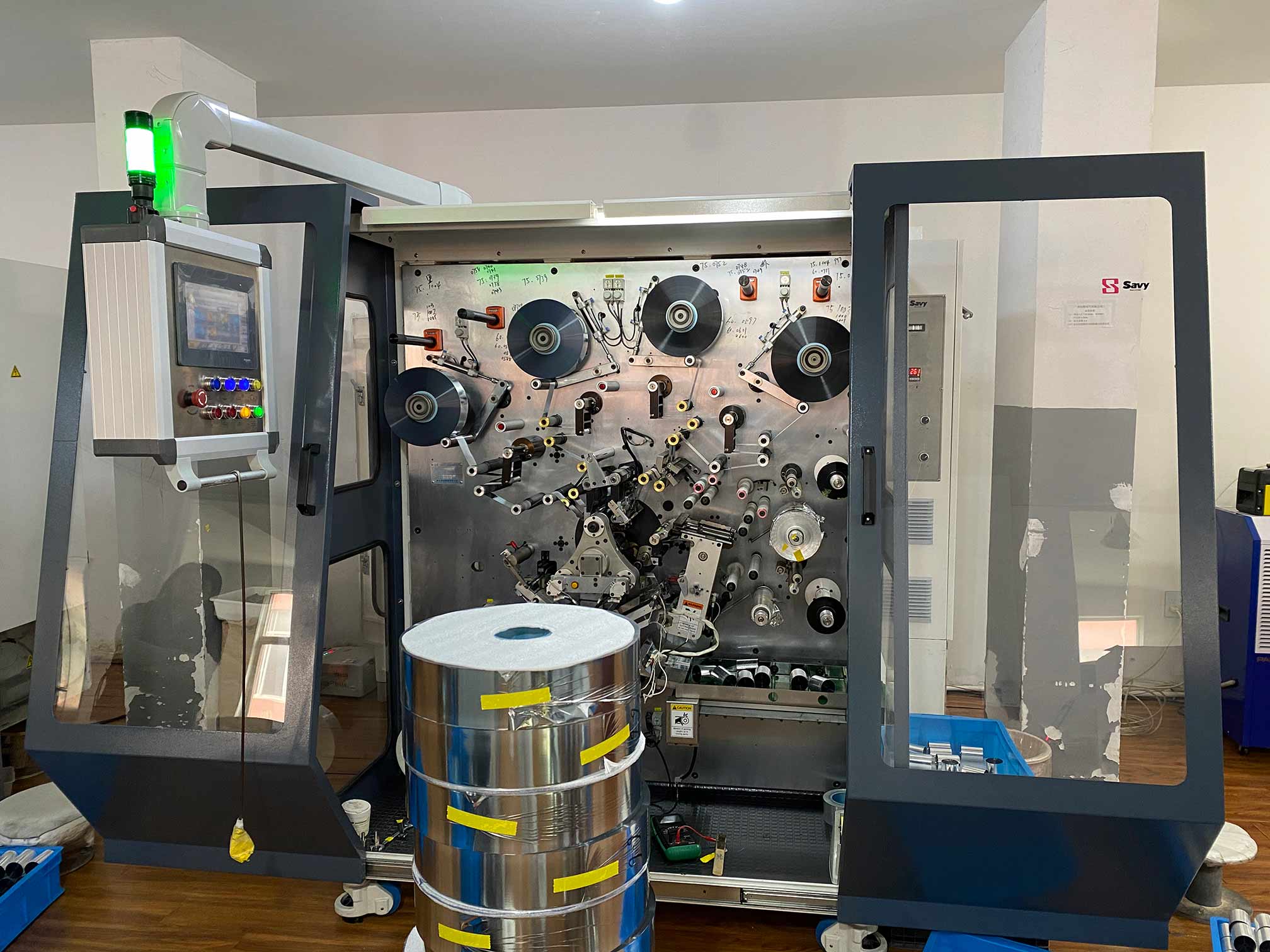

हमने 3 माइक्रोन से नीचे नियंत्रित मोटाई के साथ विशेष धातु वाली पॉलीप्रोपाइलीन फिल्म का उपयोग करके अपनी ढांकता हुआ सामग्री तकनीक को अपग्रेड किया है। इस सामग्री में स्थिर ढांकता हुआ निरंतर और आत्म-हीलिंग गुण हैं। धातु कोटिंग सूत्र को अनुकूलित करके, हमने उच्च वर्ग प्रतिरोध विशेषताओं को प्राप्त किया है, प्रभावी रूप से नुकसान स्पर्शरेखा मूल्य को कम करते हैं। फिल्म काटने और घुमावदार प्रक्रिया ढांकता हुआ की शुद्धता सुनिश्चित करने के लिए कक्षा 10000 स्वच्छ कार्यशाला में पूरी हो गई है।

कोर संरचना का अनुकूलन कैसे करें? हम यह सुनिश्चित करने के लिए उच्च तनाव सटीकता घुमावदार की तीन प्रमुख प्रक्रियाओं का उपयोग करते हैं कि फिल्म की प्रत्येक परत का कसकर पालन किया जाता है। हॉट प्रेसिंग तकनीक आंतरिक तनाव को समाप्त करती है, और अंतिम चेहरा पूर्ण संपर्क इलेक्ट्रोड बनाने के लिए वैक्यूम गोल्ड स्प्रेइंग का उपयोग करता है। हम एक सर्पिल हीट अपव्यय चैनल डिजाइन करते हैं, जो गर्मी अपव्यय अड़चन को संबोधित करने के लिए कोर के अंदर एक वायु संवहन पथ बनाते हैं। इसी समय, हम इन्सुलेशन और गर्मी अपव्यय के बीच संतुलन प्राप्त करने के लिए चिपकने की मात्रा को नियंत्रित करते हैं।

ग्राहक चुनौतियां और हमारे समाधान

हमें हाल ही में एक विशेष आवश्यकता के साथ एक ग्राहक प्राप्त हुआ, जो एक विशिष्ट तकनीकी चुनौती का सामना कर रहा है: उत्पादन लाइन का विस्तार करने के बाद, पावर फैक्टर 0.75 तक गिर जाता है, और संतृप्त मुआवजा कैबिनेट में 180kvar तक प्रतिक्रियाशील बिजली मुआवजा क्षमता बढ़ाने की तत्काल आवश्यकता है। केवल उपलब्ध स्थापना स्थान 160 मिमी के व्यास और 300 मिमी की ऊंचाई के साथ कुछ बेलनाकार क्षेत्र हैं - ये स्थान मूल रूप से 25kvar पावर कैपेसिटर के लिए डिज़ाइन किए गए थे। इस चुनौती का सामना करते हुए, हमने जल्दी से 160 × 300 मिमी शेल के लिए 30 किलोवाट की अनुकूलित मांग के लिए विशेष अनुसंधान और विकास को करने के लिए एक तकनीकी टीम का गठन किया। हमने एक 3-माइक्रोन अल्ट्रा-थिन मेटल ने पतली फिल्म सामग्री का चयन किया और घुमावदार कोर संरचना को फिर से डिज़ाइन किया, जिससे प्रभावी घुमावदार क्षेत्र में 18%की वृद्धि हुई; शेल के अंदर अक्षीय गर्मी अपव्यय खांचे को जोड़ने और प्रमुख क्षेत्रों को भरने के लिए 1.5W/mk से अधिक थर्मल चालकता के साथ विशेष सीलिंग चिपकने वाला का उपयोग करना; सभी सुरक्षा घटक उच्च गुणवत्ता वाले उत्पादों से बने होते हैं जिन्हें स्वतंत्र रूप से प्रमाणित किया गया है। कठोर परीक्षण के बाद, नमूना पूरी तरह से राष्ट्रीय मानक जीबी/टी 12747 की आवश्यकताओं को पूरा करता है, विशेष रूप से 2000 घंटे के स्थायित्व परीक्षण के बाद 85 डिग्री सेल्सियस पर, क्षमता क्षीणन 1%से कम है। 500 बार सेल्फ-हीलिंग टेस्ट को ट्रिगर करने के बाद, इन्सुलेशन प्रतिरोध अभी भी 100000 मेगाओहम से ऊपर रहता है, और तापमान वृद्धि परीक्षण के सबसे गर्म बिंदु तापमान को 65 डिग्री सेल्सियस के भीतर नियंत्रित किया जाता है। अंत में, इस अनुकूलित उत्पाद ने सफलतापूर्वक ग्राहक को कैबिनेट संरचना को पूरी तरह से बदलने के बिना एक ही स्थान में मुआवजा क्षमता बढ़ाने का एक महत्वपूर्ण लाभ प्राप्त करने में मदद की।

निष्कर्ष: तकनीकी सफलताएं स्थानिक अनुकूलन प्राप्त करती हैं

एक 30kvar स्थापित करनाशक्ति संधारित्र25kvar बेलनाकार शेल में 0.45-30-3 के विनिर्देश के साथ सामग्री प्रौद्योगिकी, संरचनात्मक डिजाइन और गर्मी अपव्यय समाधानों में एक व्यवस्थित नवाचार है। मानक उत्पादों की सीमाओं के माध्यम से तोड़ना, प्रदर्शन और रूप की एकता प्राप्त करना। उच्च शक्ति घनत्व, उच्च एकीकरण और उच्च विश्वसनीयता की ओर बिजली उपकरणों की प्रवृत्ति का प्रतिनिधित्व करते हुए, अनुकूलित संधारित्र समाधान जटिल अनुप्रयोग परिदृश्यों और स्थानिक बाधाओं के चेहरे में बिजली प्रणालियों के कुशल और स्थिर संचालन के लिए एक महत्वपूर्ण समर्थन बन गए हैं।
