लोड विशेषताओं के आधार पर स्विचिंग डिवाइस (कॉन्टैक्टर्स, थायरिस्टर्स और कंपाउंड स्विच) के चयन को कैसे अनुकूलित किया जाना चाहिए?

कम-वोल्टेज रिएक्टिव पावर कम्पेंसेशन सिस्टम में, स्विचिंग डिवाइस मुख्य घटक के रूप में कार्य करता है, और इसका प्रदर्शन सीधे मुआवजे के उपकरणों की स्थिरता, प्रतिक्रिया गति और जीवनकाल को प्रभावित करता है।संपर्ककर्ता, thyristors औरयौगिक स्विचसामान्य स्विचिंग विधियाँ हैं, प्रत्येक का अपना लागू परिदृश्य होता है। लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण के निर्माता के रूप में, Geyue Electric पूरी तरह से समझता है कि सिस्टम के इष्टतम संचालन को प्राप्त करने के लिए स्विच के चयन को लोड विशेषताओं के साथ बारीकी से जोड़ा जाना चाहिए। लोड विशेषताओं में लोड प्रकार, भिन्नता आवृत्ति, वर्तमान झटका और हार्मोनिक सामग्री जैसे कारक शामिल होते हैं, जो स्विच की स्विचिंग गति, स्थायित्व और हस्तक्षेप-विरोधी क्षमता निर्धारित करते हैं। इसलिए, वैज्ञानिक रूप से स्विच का चयन न केवल विद्युत प्रणाली की बिजली की गुणवत्ता में उल्लेखनीय सुधार कर सकता है, बल्कि उपयोगकर्ताओं को ऊर्जा खपत और रखरखाव लागत को कम करके कुशल ऊर्जा प्रबंधन प्राप्त करने में भी मदद कर सकता है।

भार विशेषताओं का वर्गीकरण और प्रभाव

लोड विशेषताओं को समझना स्विचिंग डिवाइस का चयन करने के लिए शर्त है, क्योंकि लोड विशेषताएं विद्युत तनाव और पर्यावरणीय परिस्थितियों को निर्धारित करती हैं जो स्विचिंग डिवाइस को झेलने की आवश्यकता होती है। औद्योगिक अनुप्रयोगों में, लोड को आम तौर पर मुख्य रूप से प्रतिरोधक भार, आगमनात्मक भार, और कैपेसिटिव लोड, आदि में वर्गीकृत किया जाता है। प्रतिरोधक भार जैसे कि प्रकाश और हीटिंग उपकरण में एक ही चरण में धाराएं और वोल्टेज होते हैं, जिसके परिणामस्वरूप स्विचिंग स्विचिंग के दौरान अपेक्षाकृत छोटे इन्रश करंट हो सकते हैं, लेकिन स्विच की प्रतिक्रिया गति के लिए आवश्यकता उच्च नहीं होती है। मोटर और ट्रांसफॉर्मर जैसे आगमनात्मक भार स्विचिंग स्विचिंग के दौरान उच्च-आयाम सर्जक धाराओं और वोल्टेज स्पाइक्स को उत्पन्न करने के लिए प्रवण हैं, जिसके लिए स्विचिंग डिवाइस को मजबूत एंटी-शॉक क्षमताओं और तेजी से आर्क बुझाने वाले कार्यों के लिए आवश्यकता होती है। कैपेसिटिव लोड आमतौर पर मुआवजे के कैपेसिटर में पाए जाते हैं। मुआवजे के कैपेसिटर की स्विचिंग प्रक्रिया तात्कालिक वर्तमान सर्ज का कारण हो सकती है, खासकर जब अक्सर स्विच किया जाता है, जो स्विचिंग डिवाइस के संपर्क बिंदुओं के पहनने या ओवरहीटिंग का कारण बनने की संभावना है।

इसके अलावा, लोड परिवर्तन की आवृत्ति और हार्मोनिक्स की सामग्री भी एक स्विच का चयन करने में महत्वपूर्ण कारक हैं। वेल्डिंग मशीन और आवृत्ति रूपांतरण उपकरण जैसे तेजी से बदलते भार के लिए, प्रतिक्रिया में देरी के कारण वोल्टेज उतार-चढ़ाव से बचने के लिए उच्च-आवृत्ति स्विचिंग क्षमता के साथ एक स्विचिंग डिवाइस की आवश्यकता होती है। एक उच्च-हार्मोनिक वातावरण में, जैसे कि एक चर आवृत्ति ड्राइव प्रणाली, यह विद्युत अनुनाद या ओवरहीटिंग समस्याओं का कारण हो सकता है, एक ऐसे डिजाइन की मांग कर सकता है जो हार्मोनिक हस्तक्षेप का विरोध कर सकता है। Geyue इलेक्ट्रिक ने अभ्यास में पाया है कि लोड की विशेषताओं को अनदेखा करने से अक्सर स्विच या खराब मुआवजे के प्रभाव की समय से पहले विफलता होती है। इसलिए, लोड प्रकार और ऑपरेटिंग मोड का गहन विश्लेषण स्विच के चयन को अनुकूलित करने में पहला कदम है।

संपर्क परिदृश्य और संपर्ककर्ताओं की सीमाएँ

एक यांत्रिक स्विचिंग डिवाइस के रूप में, संपर्ककर्ता को इसकी कम लागत, सरल संरचना और उच्च विश्वसनीयता के कारण प्रतिक्रियाशील बिजली मुआवजे में व्यापक रूप से उपयोग किया जाता है। संपर्ककर्ता इलेक्ट्रोमैग्नेटिक रूप से संपर्क को बंद या खोलने के लिए स्विच करके स्विच करता है। यह उन परिदृश्यों के लिए उपयुक्त है जहां लोड धीरे -धीरे बदलता है और स्विचिंग आवृत्ति कम होती है। उदाहरण के लिए, एक स्थिर वितरण प्रणाली में, संपर्ककर्ता प्रभावी रूप से प्रतिरोधक या हल्के प्रेरक भार को संभाल सकता है, और एक लंबे जीवनकाल के साथ बनाए रखना आसान है। हालांकि, जब आगमनात्मक या कैपेसिटिव लोड स्विच करते हैं, तो संपर्ककर्ता आर्क्स और मैकेनिकल वियर उत्पन्न कर सकता है। विशेष रूप से लगातार संचालन के तहत, संपर्ककर्ता के संपर्क बिंदु कटाव से ग्रस्त हैं, जो सीधे संपर्क प्रतिरोध और ऊर्जा की खपत में वृद्धि की ओर जाता है।

Geyue इलेक्ट्रिक नोट करता है कि सभी स्विचिंग उपकरणों में, संपर्ककर्ताओं में अपेक्षाकृत धीमी प्रतिक्रिया गति होती है, आमतौर पर प्रतिक्रिया समय के साथ कई दसियों मिलीसेकंड से अधिक होता है। यह कुछ हद तक गतिशील मुआवजे में उनके आवेदन को सीमित करता है। तेजी से बदलते भार के लिए, जैसे कि आगमनात्मक भार के रूप में, संपर्ककर्ताओं की स्विचिंग देरी से असामयिक मुआवजा हो सकता है, जिससे विद्युत ऊर्जा की गुणवत्ता प्रभावित होती है। इसके अलावा, उच्च-हार्मोनिक वातावरण में, संपर्ककर्ताओं के विद्युत चुम्बकीय तंत्र को हार्मोनिक्स द्वारा हस्तक्षेप किया जा सकता है, जिसके परिणामस्वरूप गलत क्रियाएं या विद्युत चुम्बकीय तंत्र का शोर हो सकता है। इसलिए, हालांकि संपर्ककर्ताओं के पास लागत-संवेदनशील परियोजनाओं में फायदे हैं, उनकी सीमाओं के लिए उपयोगकर्ताओं को उपकरण का चयन करते समय लोड विशेषताओं पर सावधानीपूर्वक विचार करने की आवश्यकता होती है और संपर्ककर्ताओं का उपयोग करके उच्च गति वाले बदलते लोड या उच्च-प्रभाव वाले लोड के साथ परिदृश्यों में उपकरणों को स्विच करने के रूप में संपर्क करने से बचें।

Thyristors के फायदे और आवेदन क्षेत्र

एक अर्धचालक स्विचिंग डिवाइस के रूप में, थाइरिस्टर्स संपर्कों की कमी, उच्च गति प्रतिक्रिया और उच्च विश्वसनीयता के लिए प्रसिद्ध हैं। संपर्ककर्ताओं के विपरीत, Thyristors तेजी से और लगातार स्विचिंग के साथ लोड वातावरण में अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं। गेट सिग्नल को नियंत्रित करके, थाइरिस्टर्स शून्य-वोल्टेज स्विचिंग प्राप्त कर सकते हैं, प्रभावी रूप से इनरश धाराओं और वोल्टेज स्पाइक्स को समाप्त कर सकते हैं, और आगमनात्मक और कैपेसिटिव लोड के लिए सटीक रूप से क्षतिपूर्ति कर सकते हैं। उदाहरण के लिए, उन स्थितियों में जहां लोड में उतार-चढ़ाव अक्सर होते हैं, जैसे कि स्टील मिलों या ऑटोमोटिव उत्पादन लाइनों में, थाइरिस्टर्स मिलीसेकंड के भीतर स्विचिंग को पूरा कर सकते हैं, पावर फैक्टर के वास्तविक समय के अनुकूलन को सुनिश्चित करते हैं और पावर ग्रिड में वोल्टेज और वर्तमान उतार-चढ़ाव को कम कर सकते हैं।

गेयू इलेक्ट्रिक इस बात पर जोर देता है कि थायरिस्टर्स के फायदे उनके लंबे जीवनकाल और कम रखरखाव आवश्यकताओं में निहित हैं। दूसरे, चूंकि Thyristors के पास कोई यांत्रिक घटक नहीं है, इसलिए वे संपर्ककर्ताओं की तुलना में पहनने या चाप प्रभावों के लिए कम अतिसंवेदनशील होते हैं। अंत में, लेकिन कम से कम महत्वपूर्ण नहीं, थाइरिस्टर्स उच्च हार्मोनिक वातावरण में बहुत अधिक प्रदर्शन करते हैं और कुछ विद्युत गड़बड़ी का सामना कर सकते हैं। हालांकि, Thyristors में उच्च लागत और सख्त गर्मी अपव्यय आवश्यकताओं जैसे नुकसान भी हैं। उच्च तापमान या उच्च-वर्तमान स्थितियों में स्विच करने के लिए Thyristors को लागू करते समय, एक गर्मी अपव्यय उपकरण को एक साथ सुसज्जित किया जाना चाहिए; अन्यथा, ओवरहीटिंग के कारण थाइरिस्टर्स को क्षतिग्रस्त होने की संभावना है। इसके अतिरिक्त, Thyristors कम-लोड स्थितियों के तहत रिसाव करंट उत्पन्न कर सकते हैं, स्विचिंग दक्षता को काफी प्रभावित कर सकते हैं। इसलिए, Thyristors का चयन करने से पहले, प्रतिक्रियाशील बिजली मुआवजा प्रणाली में आर्थिक प्रदर्शन और प्रदर्शन के बीच संतुलन सुनिश्चित करने के लिए लोड की स्विचिंग आवृत्ति और थर्मल प्रबंधन स्थितियों का सावधानीपूर्वक मूल्यांकन करना आवश्यक है।

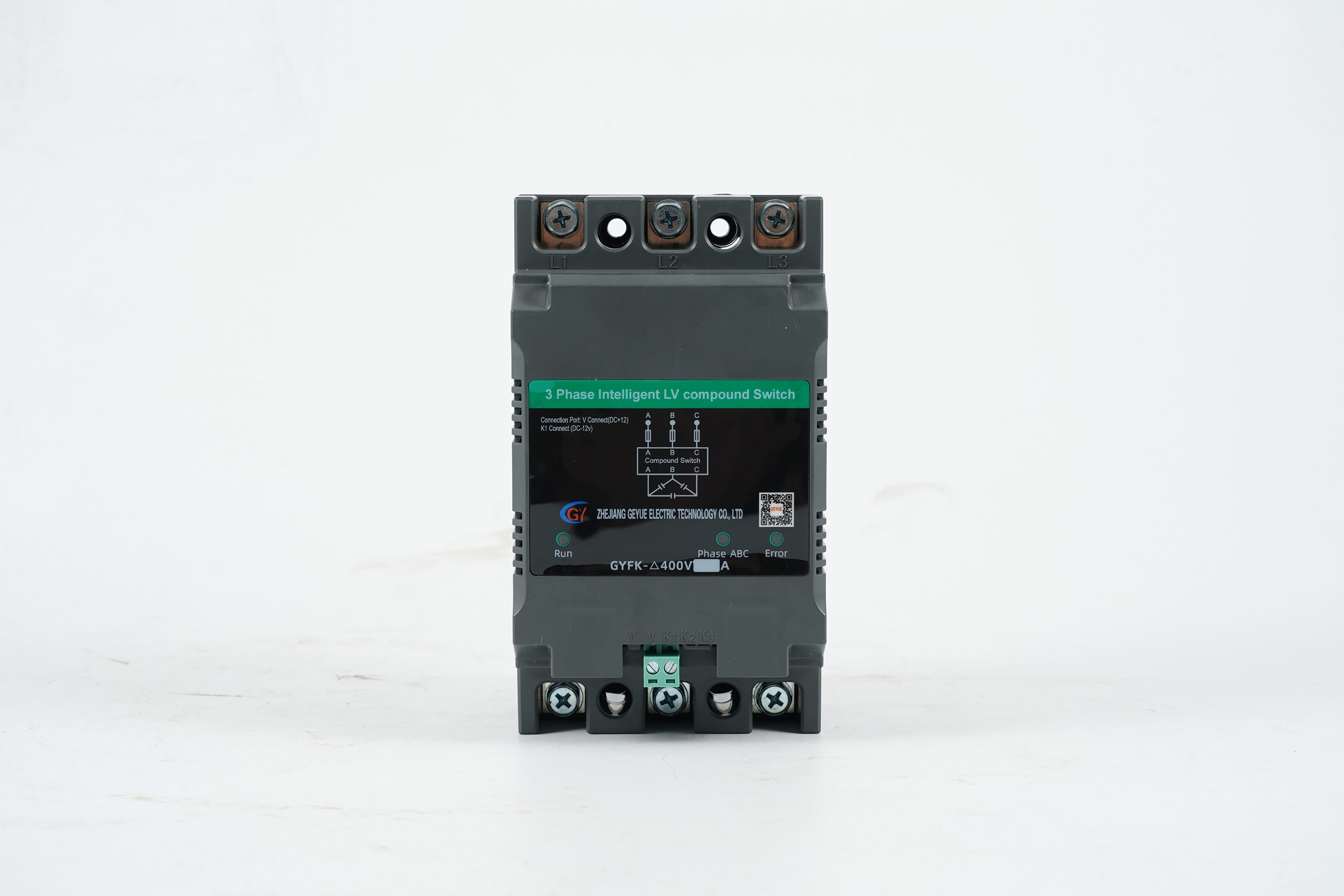

कंपाउंड स्विच के लिए एकीकरण और अनुकूलन योजनाएं

यौगिक स्विच संपर्ककर्ताओं और थाइरिस्टर्स के फायदों को जोड़ते हैं, बुद्धिमान नियंत्रण के माध्यम से अनुकूलित स्विचिंग प्रक्रिया प्राप्त करते हैं। प्रारंभिक चरण में, यौगिक स्विच वर्तमान झटके से बचने के लिए शून्य-वोल्टेज स्विचिंग के लिए थाइरिस्टर का उपयोग करता है; इसके बाद, संपर्ककर्ता स्थिर-राज्य वर्तमान में ऊर्जा की खपत और गर्मी हानि को कम करता है। यह डिज़ाइन मिश्रित लोड परिदृश्यों के लिए उपयुक्त यौगिक स्विच बनाता है, जैसे कि स्थिर-चलने वाले उपकरणों के साथ औद्योगिक सिस्टम और अक्सर उतार-चढ़ाव लोड। Geyue इलेक्ट्रिक ने कई परियोजनाओं में सत्यापित किया है कि यौगिक स्विच स्विच की स्थायित्व और ऊर्जा दक्षता को काफी बढ़ा सकता है, विशेष रूप से उच्च-प्रभाव या उच्च-हार्मोनिक वातावरण में।

यौगिक स्विच का अनुकूलन इसकी अनुकूली क्षमता में निहित है, जो लोड विशेषताओं के अनुसार स्विचिंग रणनीति को स्वचालित रूप से समायोजित कर सकता है। उदाहरण के लिए, मोटर स्टार्टअप जैसे उच्च आगमनात्मक लोड परिदृश्यों में, यौगिक स्विच पहले चिकनी संक्रमण के लिए थायरिस्टर्स का उपयोग करता है, और फिर ऑपरेशन को बनाए रखने के लिए संपर्ककर्ताओं पर स्विच करता है, जिससे विद्युत तनाव कम होता है। इसी समय, यौगिक स्विच शुद्ध थायरिस्टर्स की गर्मी अपव्यय समस्याओं को हल करता है और सिस्टम विश्वसनीयता में सुधार करता है। हालांकि, समग्र स्विच की संरचनाएं जटिल हैं, उनकी लागत एकल स्विच की तुलना में अधिक है, और उनके पास नियंत्रण तर्क के लिए उच्च आवश्यकताएं हैं। Geyue इलेक्ट्रिक बताता है कि ऐसे मामलों में जहां लोड विशेषताएं परिवर्तनशील होती हैं या जहां ऊर्जा दक्षता की सख्ती से आवश्यकता होती है, यौगिक स्विच पसंदीदा विकल्प हो सकते हैं। एकीकृत डिजाइन के माध्यम से, यौगिक स्विच दीर्घकालिक परिचालन लागत में कमी प्राप्त कर सकते हैं।

कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण के निर्माता के रूप में, Geyue Electric ने वर्षों के अभ्यास के माध्यम से अंतर्दृष्टि प्राप्त की है: स्विचिंग उपकरणों का चयन व्यापक लोड विश्लेषण और तकनीकी आर्थिक मूल्यांकन पर आधारित होना चाहिए। हम अनुशंसा करते हैं कि उपयोगकर्ता पहले लोड विशेषता निदान का संचालन करें, जिसमें लोड प्रकार, भिन्नता आवृत्ति, वर्तमान हार्मोनिक्स और तापमान की स्थिति आदि को मापना शामिल है, लेकिन यह इन्हीं तक सीमित नहीं है। स्थिर प्रतिरोधी भार के लिए, संपर्ककर्ता पर्याप्त रूप से किफायती हो सकते हैं; तीव्र गतिशील भार के लिए, थाइरिस्टर या कंपाउंड स्विच अधिक पसंद किए जाते हैं। Geyue Electric उपयोगकर्ताओं को सबसे उपयुक्त स्विचिंग डिवाइस प्रकार से मिलान करने में मदद करने के लिए, सिमुलेशन परीक्षणों और वास्तविक समय की निगरानी के माध्यम से पेशेवर अनुकूलित समाधान प्रदान करता है। यदि आप एक उपयुक्त प्रतिक्रियाशील बिजली मुआवजा समाधान प्रदाता की तलाश में हैं, तो कृपया बेझिझक हमसे संपर्क करेंinfo@gyele.com.cn। हमारी तकनीकी टीम आपके साथ संवाद करेगी।
