क्या सिलेंडर सेल्फ-हीलिंग शंट कैपेसिटर स्मार्ट ग्रिड युग के लिए आदर्श विकल्प बन सकता है?

तकनीकी विशेषताएँ और कार्य सिद्धांत

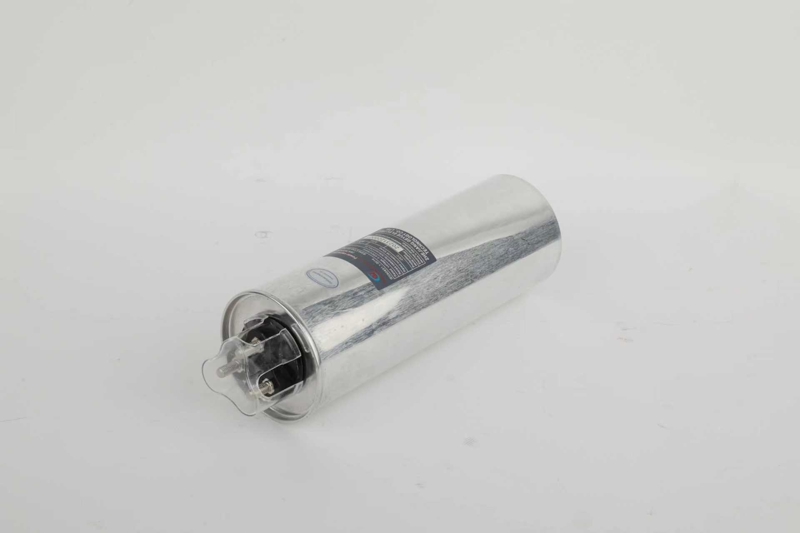

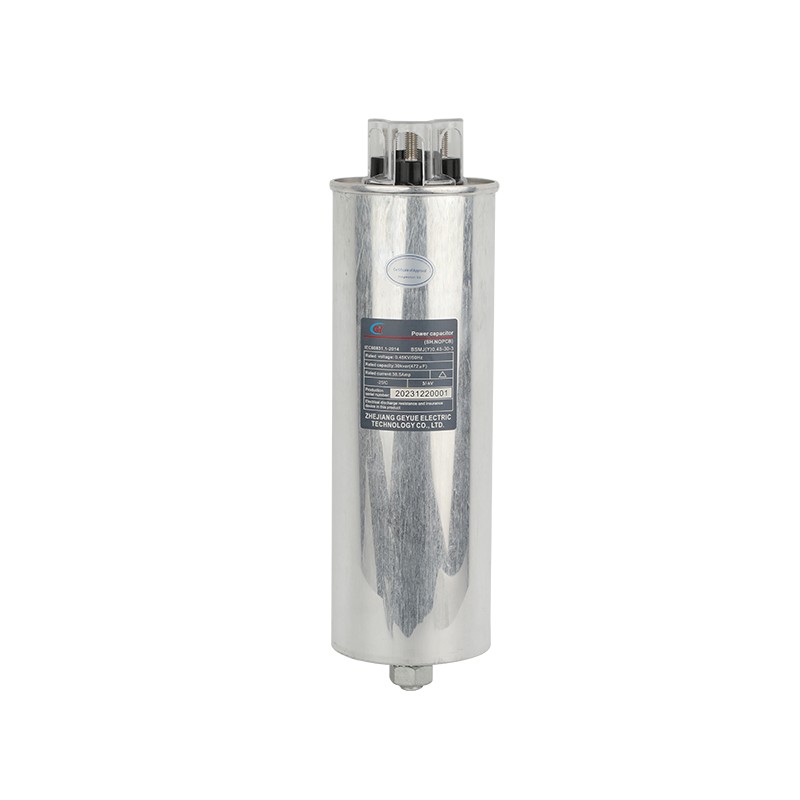

यहसिलेंडर सेल्फ-हीलिंग शंट कैपेसिटरइसके मुख्य घटक के रूप में एक विशेष धातुकृत पॉलीप्रोपाइलीन फिल्म सामग्री का उपयोग किया जाता है, जिसमें फिल्म की सतह पर एक समान जस्ता-एल्यूमीनियम मिश्रित परत जमा होती है। पारंपरिक बॉक्स-प्रकार के कैपेसिटर की तुलना में, बेलनाकार संरचना में अधिक उचित गर्मी अपव्यय पथ होता है, जो तेजी से अपव्यय के लिए बाहरी आवरण में आंतरिक गर्मी का संचालन करता है। इसकी पूरी तरह से सममित संरचना के कारण, विद्युत क्षेत्र वितरण अधिक समान है, अत्यधिक उच्च स्थानीय क्षेत्र ताकत से बचाता है, इस प्रकार उत्पाद के जीवनकाल को महत्वपूर्ण रूप से बढ़ाता है।

चयन संबंधी विचार और स्थापना विशिष्टताएँ

इस प्रकार का चयन करते समयसिलेंडर सेल्फ-हीलिंग शंट कैपेसिटर, कई तकनीकी मापदंडों और वास्तविक परिचालन स्थितियों पर व्यापक रूप से विचार करने की आवश्यकता है। सबसे पहले, रेटेड वोल्टेज के मिलान पर विशेष ध्यान दिया जाना चाहिए। आमतौर पर पर्याप्त सुरक्षा मार्जिन की अनुमति देने के लिए सिस्टम के उच्चतम ऑपरेटिंग वोल्टेज, जैसे 440V या 480V उत्पादों से 10% से 20% अधिक वोल्टेज वाले मॉडल को चुनने की सिफारिश की जाती है। जब कई कैपेसिटर बैंकों का उपयोग समानांतर में किया जाता है, तो प्रवाहित धारा को रोकने के लिए प्रत्येक बैंक की कैपेसिटेंस मिलान और प्रतिबाधा विशेषताओं पर विशेष ध्यान दिया जाना चाहिए। सही स्थापना विधि ऊर्ध्वाधर स्थापना है, जो वायु संवहन गर्मी अपव्यय की सुविधा देती है और दैनिक अवलोकन और रखरखाव को आसान बनाती है।

विशिष्ट चयन के लिए, रेटेड वोल्टेज सिस्टम वोल्टेज का 1.1 गुना होना चाहिए; उदाहरण के लिए, 400V सिस्टम को 440V उत्पाद का उपयोग करना चाहिए। क्षमता गणना में लोड विशेषताओं पर विचार करना चाहिए, आम तौर पर इसे ट्रांसफार्मर क्षमता के 20-40% पर कॉन्फ़िगर करना चाहिए। रिएक्टर चयन: गंभीर 5वें हार्मोनिक्स के लिए 14% प्रतिक्रिया दर और सामान्य हार्मोनिक्स के लिए 7% प्रतिक्रिया दर का चयन करें। पर्यावरणीय आवश्यकताएँ: स्थापना की ऊँचाई समुद्र तल से 2000 मीटर से अधिक नहीं होनी चाहिए; परिवेश का तापमान -25℃ से +55℃ होना चाहिए; सापेक्ष आर्द्रता ≤85%. जब समानांतर में उपयोग किया जाता है, तो बैंकों के बीच कैपेसिटेंस अंतर को 5% के भीतर और प्रतिबाधा अंतर को 3% के भीतर नियंत्रित किया जाना चाहिए। स्थापना की दिशा ऊर्ध्वाधर होनी चाहिए, जिसका झुकाव 5 डिग्री से अधिक नहीं होना चाहिए।

कैपेसिटर का संचालन और रखरखाव कैसे करें

बार-बार स्विच करने वाले उपकरणों के लिए, टर्मिनलों के ढीलेपन की साप्ताहिक जांच करें और कनेक्टिंग बोल्ट को तिमाही आधार पर कस लें। यदि कैपेसिटर में उभार या तेल का रिसाव पाया जाता है, तो इसका उपयोग तुरंत बंद कर दें और किसी पेशेवर से इसका निरीक्षण और रखरखाव करवाएं। सामान्य दोषों में मुख्य रूप से कैपेसिटेंस परिवर्तन और बढ़े हुए नुकसान शामिल हैं, जिनका निदान विशेष परीक्षण उपकरणों का उपयोग करके किया जा सकता है। हर छह महीने में एक निवारक परीक्षण की सिफारिश की जाती है। तीन वर्ष से अधिक पुराने उपकरणों की निरीक्षण आवृत्ति में वृद्धि होनी चाहिए; इन्सुलेशन प्रतिरोध परीक्षण और कैपेसिटेंस माप सहित एक व्यापक निरीक्षण की सिफारिश त्रैमासिक की जाती है। कोई भी रखरखाव करने से पहले, हमेशा बिजली काट दें और सर्किट को पूरी तरह से डिस्चार्ज कर दें। परिचालन सुरक्षा सुनिश्चित करने के लिए कई बार डिस्चार्ज करने के लिए अवरोधक के साथ डिस्चार्ज रॉड का उपयोग करें। स्विचिंग ऑपरेशनों की संख्या, संचालन समय, असामान्य स्थितियों और अन्य डेटा का विवरण देते हुए एक संपूर्ण ऑपरेशन रिकॉर्ड स्थापित करें। यह निवारक रखरखाव के लिए एक आधार प्रदान करता है, जो प्रतिक्रियाशील से सक्रिय मरम्मत में बदलाव को सक्षम बनाता है।

विशिष्ट रखरखाव मानक

सप्ताह में एक बार नियमित निरीक्षण, आवरण के ऊपरी 1/3 भाग पर चयनित तापमान माप बिंदु के साथ। हरा दबाव संकेतक सामान्य संचालन को इंगित करता है, पीला सावधानी को इंगित करता है, और लाल को तत्काल प्रतिस्थापन की आवश्यकता होती है। वायरिंग निरीक्षण: बार-बार स्विचिंग वाले उपकरणों के लिए मासिक, सामान्य उपकरणों के लिए त्रैमासिक। निवारक परीक्षणों में शामिल हैं: इन्सुलेशन प्रतिरोध परीक्षण (≥1000MΩ), कैपेसिटेंस माप (विचलन ≤±5%), और हानि कोण परीक्षण (≤0.002)। पुराने उपकरणों के लिए, इंफ्रारेड थर्मल इमेजिंग और अल्ट्रासोनिक आंशिक डिस्चार्ज डिटेक्शन सहित निरीक्षण आइटम जोड़ें। डिस्चार्ज आवश्यकताएँ: अवशिष्ट वोल्टेज ≤50V के साथ, कम से कम 5 मिनट के लिए डिस्चार्ज करें। ऑपरेशन रिकॉर्ड में रिकॉर्ड होना चाहिए: स्विचिंग ऑपरेशन की संख्या, ऑपरेटिंग तापमान, असामान्य अलार्म और अन्य डेटा। ये उपाय विफलता दर को 0.5% से नीचे नियंत्रित कर सकते हैं।

तकनीकी विकास के रुझान और नवाचार दिशाएँ

वर्तमान में,सिलेंडर सेल्फ-हीलिंग शंट कैपेसिटरबुद्धिमत्ता और पर्यावरण मित्रता की ओर विकसित हो रहे हैं। नई पीढ़ी के उत्पाद आम तौर पर स्थिति निगरानी मॉड्यूल से लैस होते हैं, वास्तविक समय में ऑपरेटिंग तापमान, वर्तमान, वोल्टेज और अन्य पैरामीटर एकत्र करने के लिए उच्च परिशुद्धता सेंसर का उपयोग करते हैं, और वायरलेस संचार प्रौद्योगिकी के माध्यम से दूरस्थ डेटा ट्रांसमिशन प्राप्त करते हैं। नई सामग्रियां उच्च तापमान प्रतिरोधी पॉलीप्रोपाइलीन फिल्म का उपयोग करती हैं, जिसमें दीर्घकालिक ऑपरेटिंग तापमान 105℃ और अल्पकालिक प्रतिरोध 125℃ होता है। सॉलिड-स्टेट स्विच का प्रतिक्रिया समय <1ms और जीवनकाल 10 मिलियन चक्र तक होता है। ऊर्जा दक्षता मानकों के लिए हानि कोण ≤0.0005 की आवश्यकता होती है, जो वर्तमान मानकों से चार गुना अधिक है। एज कंप्यूटिंग क्षमताओं को एकीकृत करने वाले उत्पादों की एक नई पीढ़ी 2025 में उभरने की उम्मीद है, जिससे वास्तविक बुद्धिमान प्रारंभिक चेतावनी प्राप्त होगी।

विशिष्ट बाज़ार डेटा

2023 में वैश्विक बाजार का आकार 5.2% की वार्षिक वृद्धि दर के साथ 5 बिलियन डॉलर तक पहुंच गया। स्मार्ट ग्रिड परिवर्तन परियोजनाओं के लिए वार्षिक मांग वृद्धि दर 15% से अधिक है। अनुमान है कि 2025 तक घरेलू कंपनियों की बाजार हिस्सेदारी 35% से बढ़कर 50% हो जाएगी।
