क्या आप अभी भी कैपेसिटर स्विचिंग के लिए एसी कॉन्टैक्टर और एसएसआर का उपयोग कर रहे हैं? यहां बताया गया है कि इंजीनियर कंपाउंड स्विच पर क्यों स्विच कर रहे हैं

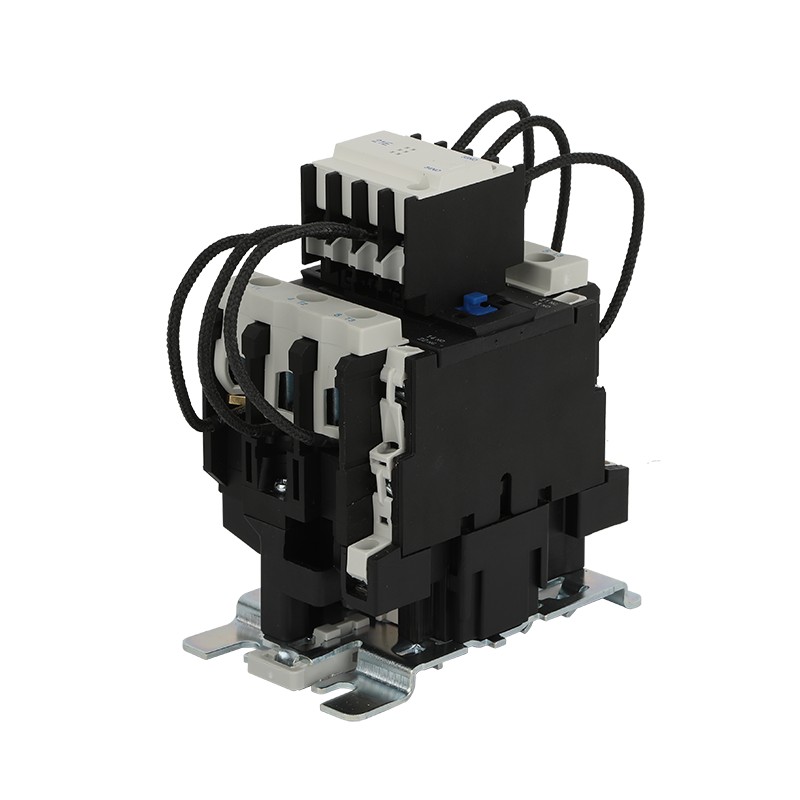

यदि आपने कभी देखा हैकैपेसिटर स्विचिंग डिवाइसउड़ा देना—और मेरा शाब्दिक अर्थ है उड़ा देना—आप ठीक-ठीक जानते हैं कि मैं किस बारे में बात कर रहा हूँ। ज़ोरदार पॉप. जले हुए प्लास्टिक की गंध. जब आपके बॉस को पता चलता है कि वह इस महीने तीसरा संपर्ककर्ता है, तो वह गुस्से से भर जाता है।

बात ये है. कैपेसिटर को स्विच करना प्रकाश बल्ब को स्विच करने जैसा नहीं है। कैपेसिटर पारंपरिक स्विच के साथ अच्छा काम नहीं करते हैं। जब आप एक डिस्चार्ज किए गए कैपेसिटर पर एक संपर्ककर्ता को बंद करते हैं, तो इनरश करंट सामान्य करंट से 100 गुना अधिक हो सकता है। वह एक क्लिक नहीं है. यह आपके पैनल के अंदर एक छोटा सा विस्फोट हो रहा है। और यदि आप सॉलिड स्टेट रिले का उपयोग कर रहे हैं, तो निश्चित रूप से, वे तेजी से स्विच करते हैं। लेकिन वे गर्म भी होते हैं - वास्तव में गर्म - और जब आप उन्हें हर कुछ मिनटों में साइकिल चलाते हैं तो वे हमेशा के लिए नहीं रहते हैं।

तो समाधान क्या है? आइए मैं आपको एक ऐसी चीज़ से परिचित कराता हूं जो दुनिया भर में कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणालियों पर चुपचाप कब्जा कर रही है। इसे कंपाउंड स्विच कहा जाता है। और एक बार जब आप समझ जाएंगे कि यह कैसे काम करता है, तो आपको आश्चर्य हो सकता है कि आपने पहले स्विच क्यों नहीं किया।

कंपाउंड स्विच वास्तव में क्या है?

जब मैं पहली बार कंपाउंड स्विच का उल्लेख करता हूं तो अधिकांश इंजीनियर मुझे अनदेखा कर देते हैं। फिर मैं उन्हें एक दिखाता हूं, और वे कहते हैं, "रुको, तो यह एक कॉन्टैक्टर और एक थाइरिस्टर के बच्चे की तरह है?"

वह वास्तव में बहुत दूर नहीं है।

एक कंपाउंड स्विच - जिसे कंपोजिट स्विच या इंटेलिजेंट कंपाउंड स्विच भी कहा जाता है - एक चुंबकीय लैचिंग रिले -15 के समानांतर एक उच्च-वोल्टेज, उच्च-वर्तमान थाइरिस्टर (सिलिकॉन-नियंत्रित रेक्टिफायर) रखता है। एक माइक्रोकंट्रोलर बीच में बैठता है, एसी तरंग को देखता है और निर्णय लेता है कि प्रत्येक डिवाइस को कब फायर करना है।

यहाँ इसकी सुंदरता है. जब स्विच को चालू करने का आदेश मिलता है, तो थाइरिस्टर ठीक उसी क्षण चालू होता है जब वोल्टेज शून्य को पार कर जाता है। कोई उछाल नहीं. कोई धमाका नहीं. बस एक साफ़, मौन संबंध। फिर, कुछ मिलीसेकंड बाद, रिले बंद हो जाता है और वर्तमान प्रवाह को अपने नियंत्रण में ले लेता है। थाइरिस्टर संचालन बंद कर देता है। इसका मतलब है कि अब आपके कैबिनेट-32 के अंदर कोई गर्मी पैदा नहीं होगी, कोई भारी हीटसिंक नहीं होगा, कोई कूलिंग पंखे नहीं गूंजेंगे।

जब डिस्कनेक्ट करने का समय आता है, तो विपरीत होता है। रिले पहले खुलता है, फिर थाइरिस्टर वर्तमान शून्य क्रॉसिंग पर कटऑफ को संभालता है। फिर से, चिकना और चाप-मुक्त।

यह आपके पावर सिस्टम के लिए क्यों मायने रखता है？

मुझे इसे संख्याओं में रखने दीजिए.

कैपेसिटर बैंक को स्विच करने वाला एक विशिष्ट एसी कॉन्टैक्टर इनरश करंट उत्पन्न कर सकता है जो पूरे सिस्टम पर दबाव डालता है। वे उछाल सिर्फ संपर्ककर्ता को खराब नहीं करते हैं - वे आपके कैपेसिटर को ख़राब करते हैं, आपकी बिजली की गुणवत्ता के साथ खिलवाड़ करते हैं, और अंततः अन्य घटकों को ख़राब कर देते हैं। कुछ फ़ील्ड रिपोर्टों से पता चलता है कि पारंपरिक संपर्ककर्ताओं का उपयोग करने वाली सुविधाएं हर छह से बारह महीनों में स्विचिंग उपकरणों को बदल देती हैं, यह इस बात पर निर्भर करता है कि वे कितनी बार चक्र करते हैं।

कंपाउंड स्विच इसे पूरी तरह से ठीक कर देते हैं। क्योंकि थाइरिस्टर स्विचिंग पल को संभालता है और रिले स्थिर-स्थिति धारा को संभालता है, आपको शून्य आक्रमण और शून्य हार्मोनिक्स मिलते हैं। कोई चाप नहीं, कोई चिंगारी नहीं, कोई संपर्क वेल्डिंग नहीं-15। परिणाम？ ऐसे उपकरणों को स्विच करना जो हजारों के बजाय लाखों ऑपरेशनों को अंजाम देते हैं।

फिर गर्मी की समस्या है. सॉलिड स्टेट रिले (एसएसआर) कुछ अनुप्रयोगों के लिए बहुत अच्छे हैं, लेकिन कैपेसिटर स्विचिंग में, वे एक घातक दोष से ग्रस्त हैं: चालन हानि। एक एसएसआर चालू होने पर अनिवार्य रूप से हमेशा अर्ध-संचालन स्थिति में होता है, जिसका अर्थ है कि यह हमेशा गर्मी पैदा करता है। उनमें से कुछ को कसकर पैक किए गए पैनल में रखने का प्रयास करें, और आप तुरंत शीतलन समस्याओं में पड़ जाएंगे। एक इंजीनियरिंग प्रबंधक ने मुझे बताया कि उनकी टीम को अपने एसएसआर-आधारित कम्पेसाटर के लिए वायु प्रवाह नलिकाओं को फिट करने के लिए एक संपूर्ण नियंत्रण कैबिनेट को फिर से डिजाइन करना पड़ा।

कंपाउंड स्विच में वह समस्या नहीं है। एक बार जब रिले कार्यभार संभाल लेता है, तो थाइरिस्टर पूरी तरह से बंद हो जाता है। स्थिर-अवस्था संचालन के दौरान बिजली की खपत？ लगभग शून्य। हम प्रति स्विच-7 1.5 वीए या उससे कम के बारे में बात कर रहे हैं। यह कोई टाइपिंग त्रुटि नहीं है.

वास्तविक दुनिया में आपको ये कहां मिलेंगे？

सबसे आम जगह जहां आप कंपाउंड स्विच देखेंगे, वह लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली में है - जिस तरह की आप कारखानों, शॉपिंग मॉल, कार्यालय भवनों और डेटा केंद्रों में पाते हैं। मोटर, ट्रांसफार्मर, या आगमनात्मक भार वाली किसी भी सुविधा को पावर फैक्टर को सही करने के लिए कैपेसिटर की आवश्यकता होती है, और उन कैपेसिटर को स्विचिंग डिवाइस की आवश्यकता होती है जो कुछ हजार चक्रों के बाद अलग नहीं होंगे।

वास्तविक दुनिया का उदाहरण लें। एक बड़े शॉपिंग मॉल का सेंट्रल एयर कंडीशनिंग सिस्टम अपने कैपेसिटर बैंकों को प्रति दिन दर्जनों बार चक्रित कर रहा था। उनकाएसी संपर्ककर्ताहर आठ महीने में फेल हो रहे थे. इंटेलिजेंट कंपाउंड स्विच पर स्विच करने के बाद, सिस्टम ने क्षतिपूर्ति दक्षता में सुधार से ऊर्जा खपत में 18 प्रतिशत की कटौती की और प्रतिस्थापन लागत को पूरी तरह से समाप्त कर दिया। स्विच तीन साल से चल रहे हैं। कोई असफलता नहीं. कोई रखरखाव कॉल नहीं. रखरखाव पर्यवेक्षक अभी भी इसके बारे में ऐसे बात करता है जैसे मैं कोई जादूगर हूं।

कंपाउंड स्विच तीन-चरण और एकल-चरण मुआवजे दोनों को भी संभालते हैं। डेल्टा-कनेक्टेड कैपेसिटर बैंकों के साथ तीन-चरण प्रणालियों के लिए, आप एक सामान्य-क्षतिपूर्ति प्रकार स्विच का उपयोग कर सकते हैं। स्प्लिट-फ़ेज़ Y-कनेक्टेड सेटअप के लिए, समर्पित मॉडल हैं जो प्रत्येक चरण को स्वतंत्र रूप से स्विच करते हैं-7। अधिकांश निर्माता 220V से 690V तक रेटेड मॉडल पेश करते हैं, जिनकी नियंत्रण क्षमता 10 kvar से लेकर 50 kvar- तक होती है।

वे बुद्धिमान सुविधाएँ जिनकी आपको आवश्यकता नहीं थी

यहीं पर कंपाउंड स्विच वास्तव में दिलचस्प हो जाते हैं। क्योंकि उनके पास एक माइक्रोकंट्रोलर ऑनबोर्ड है, वे सिर्फ बेवकूफ़ स्विच नहीं हैं। वे चतुर हैं

बेहतर वाले अंतर्निहित सुरक्षा के साथ आते हैं जो आपको मानक संपर्ककर्ता या एसएसआर में नहीं मिलेंगे। वोल्टेज चरण हानि सुरक्षा-यदि सिस्टम एक चरण खो देता है, तो स्विच बंद होने से इंकार कर देता है। अंडरवोल्टेज सुरक्षा-यदि आपूर्ति लगभग 80 प्रतिशत से कम हो जाती है, तो स्विच खुला रहता है। स्व-निदान दोष सुरक्षा - यदि कोई घटक आंतरिक रूप से विफल हो जाता है, तो स्विच संचालित करने का प्रयास नहीं करेगा। कुछ में तापमान सेंसर और संचार पोर्ट (आरएस232 या आरएस485) भी हैं ताकि आप उन्हें दूर से मॉनिटर कर सकें और पैनल-15-16 पर जाए बिना गलती अलर्ट प्राप्त कर सकें।

इस बारे में सोचें कि आपके रखरखाव की दिनचर्या के लिए इसका क्या अर्थ है। हर महीने किसी को लाइव पैनल के अंदर झाँकने के लिए भेजने के बजाय, आप कंप्यूटर पर बैठ सकते हैं और देख सकते हैं कि कौन से स्विच काम कर रहे हैं और किन पर ध्यान देने की ज़रूरत है। कई इमारतें चलाने वाले सुविधा प्रबंधकों के लिए, यह एक गेम-चेंजर है।

आइए कमियों के बारे में ईमानदार रहें

कोई भी उत्पाद परिपूर्ण नहीं है, और कंपाउंड स्विच की अपनी सीमाएँ हैं।

मुख्य है जटिलता. एक कंपाउंड स्विच में एक साधारण संपर्ककर्ता की तुलना में अधिक घटक होते हैं - थाइरिस्टर, रिले, नियंत्रण सर्किट, शून्य-क्रॉसिंग डिटेक्टर। अधिक भागों का अर्थ है अधिक चीज़ें जो विफल हो सकती हैं। व्यवहार में, अधिकांश विफलताएँ तब होती हैं जब निर्माता कोनों में कटौती करते हैं और कम-विशिष्ट थाइरिस्टर का उपयोग करते हैं। एक उचित रूप से डिज़ाइन किया गया कंपाउंड स्विच 2500V से ऊपर रेटेड थाइरिस्टर का उपयोग करता है और सिस्टम द्वारा देखी जा सकने वाली चरम धाराओं के लिए आकार का होता है। सस्ते संस्करण नहीं। और वे सस्ते संस्करण विफल-30 हैं।

दूसरा नकारात्मक पक्ष प्रारंभिक लागत है। एक कंपाउंड स्विच की लागत एसी कॉन्टैक्टर की तुलना में अधिक होती है। यदि आप केवल खरीद ऑर्डर पर लाइन आइटम देख रहे हैं, तो संपर्ककर्ता सस्ता दिखता है। लेकिन एक बार जब आप प्रतिस्थापन लागत, डाउनटाइम और हर साल विफल इकाइयों को बदलने के लिए श्रम को ध्यान में रखते हैं, तो गणित तेजी से बदल जाता है।

जिन अधिकांश इंजीनियरों के साथ मैंने काम किया है, उनके लिए कंपाउंड पर स्विच करने पर भुगतान की अवधि छह से अठारह महीने के बीच है। उसके बाद, यह शुद्ध बचत है।

सही कंपाउंड स्विच कैसे चुनें？

यदि आप स्विच करने के लिए तैयार हैं—यहाँ पर आपको क्या देखना चाहिए।

सबसे पहले, रेटेड वोल्टेज और नियंत्रण क्षमता की जांच करें। अधिकांश सिस्टम 220V (एकल-चरण) या 380V (तीन-चरण) पर चलते हैं। आपके स्विच को आपके सिस्टम वोल्टेज से मेल खाना चाहिए और आपके कैपेसिटर बैंकों की kvar रेटिंग को संभालना चाहिए। सामान्य रेटिंग तीन-चरण प्रणालियों के लिए 50 kvar और एकल-चरण सेटअप के लिए 15 kvar तक जाती है।

दूसरा, यांत्रिक जीवन रेटिंग देखें। एक अच्छे कंपाउंड स्विच को कम से कम दस लाख यांत्रिक संचालन-7 के लिए रेट किया जाना चाहिए। यह एक सामान्य संपर्ककर्ता से बेहतर परिमाण का आदेश है।

तीसरा, बुद्धिमान सुविधाओं को न छोड़ें। यदि आप वैसे भी कंपाउंड स्विच के लिए भुगतान कर रहे हैं, तो चरण हानि सुरक्षा, अंडरवोल्टेज लॉकआउट और संचार क्षमता वाला स्विच प्राप्त करें। उन अतिरिक्त सुविधाओं को जोड़ने में लगभग कुछ भी खर्च नहीं होता है, लेकिन वे समस्या निवारण के समय में आपके हजारों पैसे बचा सकते हैं।

चौथा, परिवेश तापमान रेटिंग की जाँच करें। बेहतर स्विच -25°C से +70°C तक रेट किए जाते हैं। यदि आप बाहर या बिना शर्त विद्युत कक्ष में स्थापित कर रहे हैं, तो वह सीमा मायने रखती है।

और यहां एक युक्ति है जो अधिकांश कैटलॉग आपको नहीं बताएंगे: कंपाउंड स्विच कैपेसिटर या डमी लोड कनेक्ट किए बिना काम नहीं करेंगे। यह कोई बग नहीं है—यह एक सुरक्षा सुविधा है। सिर्फ एक मल्टीमीटर के साथ बेंच टेस्ट करने की कोशिश न करें और आश्चर्य करें कि कुछ क्यों नहीं होता-।

तल - रेखा

एसी संपर्ककर्ताखरीदना सस्ता है और रखना महंगा है। सॉलिड स्टेट रिले तेज़ लेकिन गर्म और बिजली की खपत करने वाले होते हैं। कंपाउंड स्विच ठीक बीच में बैठते हैं - वे थाइरिस्टर की तरह स्विच करते हैं और रिले की तरह चलते हैं। वे आपको शून्य दबाव, शून्य हार्मोनिक्स, लगभग शून्य बिजली खपत और दस गुना जीवनकाल देते हैं।

यदि आप अभी भी कैपेसिटर को पुराने-स्कूल कॉन्टैक्टर्स के साथ बदल रहे हैं या अत्यधिक गर्म एसएसआर पैनलों से जूझ रहे हैं, तो अब खुद से एक सवाल पूछने का समय है: कुछ बेहतर करने की कोशिश करने से पहले आप कितने और खराब कॉन्टैक्टर्स को बदलने जा रहे हैं?

नीचे दिए गए उत्पाद पृष्ठों में पूर्ण विशिष्टताएँ और अनुप्रयोग मार्गदर्शिकाएँ हैं। उन्हें जांचें, और यदि आपके पास अपने मौजूदा सिस्टम में कंपाउंड स्विच को एकीकृत करने के बारे में प्रश्न हैं, तो मुझे एक पंक्ति लिखें। मेरे पास है
