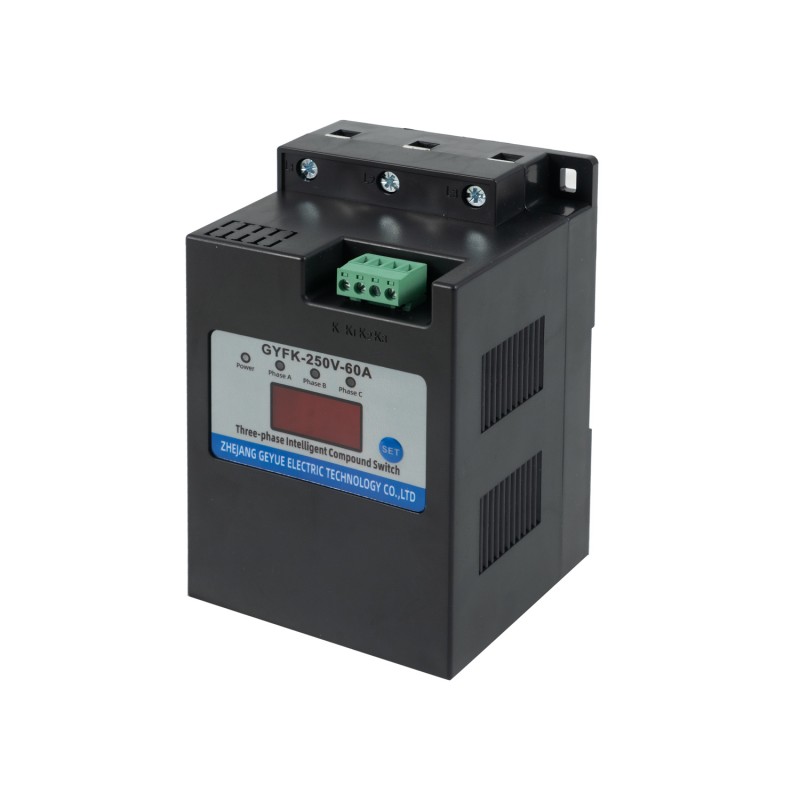

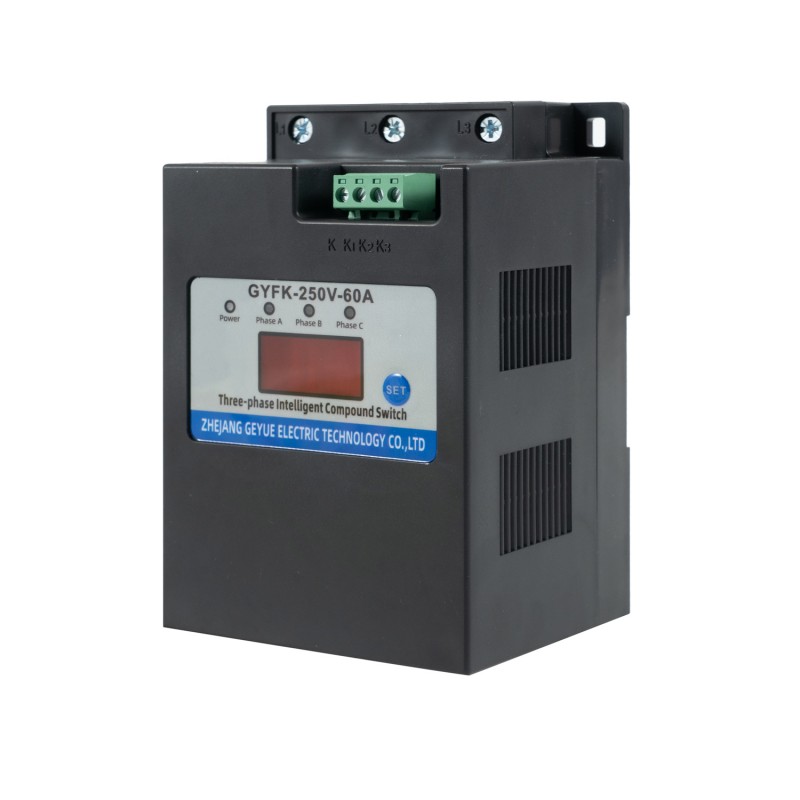

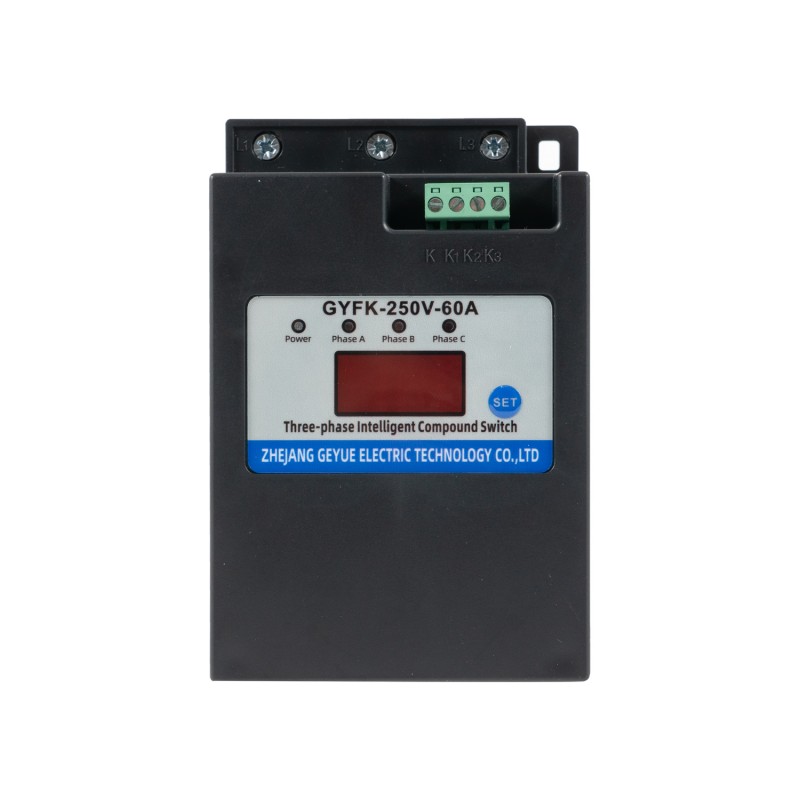

GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच

आधुनिक औद्योगिक क्षेत्र में, जो उच्च दक्षता, ऊर्जा संरक्षण और ग्रिड सुरक्षा का अनुसरण करता है, कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति तकनीक गहन नवाचार के एक नए दौर से गुजर रही है। पारंपरिक कैपेसिटर स्विचिंग योजनाओं का अंतर्निहित विरोधाभास, जिसके लिए दबाव वर्तमान दमन और परिचालन हानि बचत के बीच व्यापार-बंद की आवश्यकता होती है, ने कई इंजीनियरों को लंबे समय से परेशान किया है। बिजली की गुणवत्ता में एक दशक से अधिक के अनुभव के साथ एक पेशेवर उपकरण निर्माता के रूप में, Geyue Electric ने कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रौद्योगिकी के सार की हमारी गहन समझ के साथ, GYFK-250V स्प्लिट-चरण मुआवजा तीन चरण कंपाउंड स्विच को सफलतापूर्वक लॉन्च किया है। यह नवोन्मेषी कंपाउंड स्विच थाइरिस्टर और मैकेनिकल संपर्कों के फायदों को जोड़ता है, जो इस उद्योग की चुनौती को चतुराई से हल करता है।

सीमलेस स्विचिंग: जीरो-इनरश टेक्नोलॉजी की परिशुद्धता

पारंपरिक यांत्रिक स्विच, सीजे19 श्रृंखला एसी कॉन्टैक्टर, अंतर्निहित यांत्रिक हिस्टैरिसीस और संपर्क बाउंस विशेषताओं से ग्रस्त है, जिससे एसी वोल्टेज शून्य-क्रॉसिंग बिंदु पर स्विचिंग क्रियाओं को सटीक रूप से पकड़ना और निष्पादित करना मुश्किल हो जाता है। इस तकनीकी सीमा के परिणामस्वरूप ग्रिड कनेक्शन के समय कैपेसिटर के टर्मिनल वोल्टेज और ग्रिड वोल्टेज के बीच एक महत्वपूर्ण संभावित अंतर होता है, जो अनिवार्य रूप से एक विशाल इनरश करंट उत्पन्न करता है। यह दबाव धारा शिखर संधारित्र के रेटेड धारा के दस गुना तक पहुंच सकता है, जिससे न केवल संधारित्र पर विद्युत तनाव पैदा होता है और इसका जीवनकाल छोटा हो जाता है, बल्कि ग्रिड में एक क्षणिक वोल्टेज गिरावट भी होती है, जो उसी बसबार पर अन्य संवेदनशील उपकरणों के सामान्य संचालन में हस्तक्षेप करती है।

Geyue Electric द्वारा विकसित GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच का मुख्य डिज़ाइन ज्ञान इसके अभिनव "थाइरिस्टर-पहले, रिले-बाद में" क्षणिक स्विचिंग ऑपरेटिंग मोड में केंद्रित है, जो मूल रूप से इस उद्योग-व्यापी समस्या को हल करता है। जब इस कंपाउंड स्विच की नियंत्रण प्रणाली को बाहरी स्विचिंग कमांड प्राप्त होती है, तो इसका अंतर्निहित उच्च-प्रदर्शन माइक्रोप्रोसेसर तुरंत एक बुद्धिमान निर्णय लेने का कार्यक्रम शुरू करता है। माइक्रोप्रोसेसर वास्तविक समय में उच्च गति पर एसी ग्रिड वोल्टेज तरंग का नमूना लेता है, सटीक एल्गोरिदम के माध्यम से इष्टतम वोल्टेज शून्य-क्रॉसिंग बिंदु की भविष्यवाणी और लॉक करता है।

इस सैद्धांतिक रूप से "शून्य-तनाव" क्षण को कैप्चर करने पर, GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच सटीक ट्रिगरिंग करने के लिए पहले हाई-स्पीड थाइरिस्टर (यानी, सिलिकॉन नियंत्रित रेक्टिफायर) को चलाता है। चूँकि जब वोल्टेज शून्य से अधिक हो जाता है तो थाइरिस्टर चालू हो जाता है, इससे संधारित्र कनेक्शन के दौरान सैद्धांतिक रूप से कोई वोल्टेज वृद्धि नहीं होने के साथ "शून्य-वोल्टेज कनेक्शन" प्राप्त होता है और वियोग के दौरान कोई वर्तमान वृद्धि नहीं होने के साथ "शून्य-वर्तमान डिस्कनेक्शन" प्राप्त होता है। यह तंत्र बंद होने और खुलने के समय इनरश करंट (सर्ज करंट) को नगण्य स्तर तक दबा देता है, जो आमतौर पर कैपेसिटर के रेटेड करंट के 1.5 गुना तक सीमित होता है।

इस पूरी प्रक्रिया की सरलता इस तथ्य में निहित है कि GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच, एक मास्टर माइक्रो-मूर्तिकार की तरह, मजबूर यांत्रिक समापन पर निर्भर नहीं करता है, बल्कि इलेक्ट्रॉनिक घटकों की अल्ट्रा-उच्च गति और विद्युत कनेक्शन को सबसे सहज क्षण में पूरा करने के लिए बुद्धिमान नियंत्रण के दूरदर्शी निर्णय पर निर्भर करता है जब वर्तमान और वोल्टेज तरंग स्वाभाविक रूप से शून्य को पार करते हैं। यह वास्तव में पावर ग्रिड पर "शून्य प्रभाव" के साथ लचीली पहुंच और डिस्कनेक्शन प्राप्त करता है, कैपेसिटर और फ्रंट-एंड बिजली आपूर्ति उपकरणों की पूरी तरह से सुरक्षा करता है, और प्रतिक्रियाशील पावर मुआवजा प्रणाली की विश्वसनीयता और स्थायित्व में काफी सुधार करता है।

लो-लॉस ऑपरेशन: स्थिर-राज्य इंटेलिजेंस की दक्षता

हालाँकि, संचालन अवस्था में थाइरिस्टर की भौतिक विशेषता लगभग 1V वोल्टेज ड्रॉप होती है, जिसका अर्थ है कि जब लोड करंट थाइरिस्टर के माध्यम से एक विस्तारित अवधि के लिए प्रवाहित होता है, तो यह काफी संचालन हानि और महत्वपूर्ण गर्मी उत्पन्न करेगा। इससे न केवल अनावश्यक परिचालन लागत बढ़ जाती है, बल्कि कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली की गर्मी अपव्यय डिजाइन और दीर्घकालिक विश्वसनीयता के लिए भी लगातार चुनौती पैदा होती है। इस चुनौती को पूरी तरह से दूर करने की क्षमता Geyue Electric के GYFK-250V स्प्लिट-चरण मुआवजा तीन चरण कंपाउंड स्विच के डिजाइन में प्रदर्शित इंजीनियरिंग ज्ञान का एक और पहलू है।

जिस क्षण थाइरिस्टर दबाव-मुक्त संचालन पूरा करता है, GYFK-250V स्प्लिट-चरण मुआवजा तीन चरण कंपाउंड स्विच के अंदर माइक्रोप्रोसेसर-आधारित बुद्धिमान नियंत्रण सर्किट तुरंत अगली कार्रवाई शुरू करता है। यह बुद्धिमान नियंत्रण सर्किट सटीक रूप से आदेश जारी करता है, तेजी से समानांतर चुंबकीय लैचिंग रिले (यानी, यांत्रिक संपर्क) को समकालिक रूप से बंद करने के लिए प्रेरित करता है। चुंबकीय लैचिंग रिले की विशेष संपर्क सामग्री और संरचनात्मक डिजाइन के कारण, संपर्क बंद होने के बाद इसका संपर्क प्रतिरोध बेहद कम होता है, जो आमतौर पर माइक्रो-ओम स्तर तक पहुंच जाता है। यह अल्ट्रा-लो प्रतिरोध विशेषता "कम से कम प्रतिबाधा के पथ" के प्राकृतिक नियम के अनुसार लोड करंट को थाइरिस्टर पथ से रिले पथ पर जल्दी और आसानी से स्थानांतरित करने की अनुमति देती है।

इसके बाद, GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच का बुद्धिमान नियंत्रण सर्किट एक टर्न-ऑफ सिग्नल भेजता है, जो थाइरिस्टर को पूरी तरह से काट देता है। इस प्रकार, ग्रिड से लगातार जुड़े संधारित्र के संपूर्ण स्थिर-अवस्था संचालन के दौरान, सभी लोड करंट को लगभग-शून्य-शक्ति यांत्रिक संपर्क चैनल द्वारा स्वतंत्र रूप से ले जाया जाता है। "थाइरिस्टर स्विचिंग और रिले ऑपरेशन" का यह समन्वित डिज़ाइन दीर्घकालिक संचालन के दौरान GYFK-250V कंपाउंड स्विच की स्व-संचालन बिजली की खपत को बेहद निम्न स्तर तक कम कर देता है। कठोर परीक्षण से पता चलता है कि GYFK-250V कंपाउंड स्विच की समग्र स्थिर-अवस्था बिजली खपत को 1.5 VA के भीतर नियंत्रित किया जा सकता है, जो वास्तव में सिस्टम के अत्यधिक कुशल और ऊर्जा-बचत संचालन को प्राप्त करता है, जिससे पारंपरिक शुद्ध थाइरिस्टर स्विच की अंतर्निहित तकनीकी कमियों को मौलिक रूप से हल किया जाता है, जैसे कि गंभीर गर्मी उत्पादन और उच्च परिचालन ऊर्जा खपत।

विश्वसनीय प्रणाली: बुद्धिमान सुरक्षा का आश्वासन

स्विचिंग और परिचालन प्रदर्शन को संतुलित करना केवल आधार है; जटिल औद्योगिक वातावरण में, दीर्घकालिक विश्वसनीय संचालन और व्यापक सुरक्षा समान रूप से महत्वपूर्ण हैं। GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच में माइक्रोप्रोसेसर पर केंद्रित एक मजबूत निगरानी और सुरक्षा प्रणाली शामिल है। यह वास्तविक समय में इनपुट पावर वोल्टेज, लोड स्थिति और आंतरिक थाइरिस्टर और रिले की परिचालन स्थिति की निगरानी करता है, वोल्टेज विसंगति सुरक्षा, चरण हानि सुरक्षा, घटक दोष स्व-निदान, नो-लोड सुरक्षा और पावर आउटेज सुरक्षा सहित कई कार्य प्रदान करता है। उदाहरण के लिए, सिस्टम वोल्टेज में चरण हानि या असामान्य बिजली आपूर्ति की स्थिति में, कंपाउंड स्विच बंद होने से इंकार कर देगा; यदि ऑपरेशन के दौरान कोई खराबी पाई जाती है, तो कंपाउंड स्विच स्वचालित रूप से डिस्कनेक्ट हो जाएगा। यह 24/7 स्व-निदान और सुरक्षा क्षमता कंपाउंड स्विच को अत्यधिक उच्च सुरक्षा और विश्वसनीयता प्रदान करती है, जिससे इसकी सेवा जीवन 200,000 चक्र तक बढ़ जाती है, जो पारंपरिक विद्युत घटकों से कहीं अधिक है।

गेयू इलेक्ट्रिक की शिल्प कौशल: उन्नत प्रौद्योगिकी की विश्वसनीयता

गेयू इलेक्ट्रिक का दृढ़ विश्वास है कि बेहतर उत्पाद प्रदर्शन कठोर डिजाइन, उत्कृष्ट विनिर्माण और अनुप्रयोग परिदृश्यों की गहरी अंतर्दृष्टि से उत्पन्न होता है। हमारा GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच इस दर्शन का एक प्रमुख उदाहरण है। उच्च-पारगम्यता सामग्री के चयन से लेकर सटीक स्टैम्पिंग तक, माइक्रोप्रोसेसर कार्यक्रमों के अनुकूलन से लेकर हर कठोर फैक्ट्री परीक्षण (1600VAC संपर्क झेलने वाले वोल्टेज परीक्षण और दीर्घकालिक उम्र बढ़ने वाले परीक्षणों सहित), हमारी स्वचालित उत्पादन लाइनें और गुणवत्ता नियंत्रण प्रणालियाँ यह सुनिश्चित करती हैं कि हमारे ग्राहकों को दिया जाने वाला प्रत्येक उत्पाद लगातार उत्कृष्ट गुणवत्ता वाला हो।

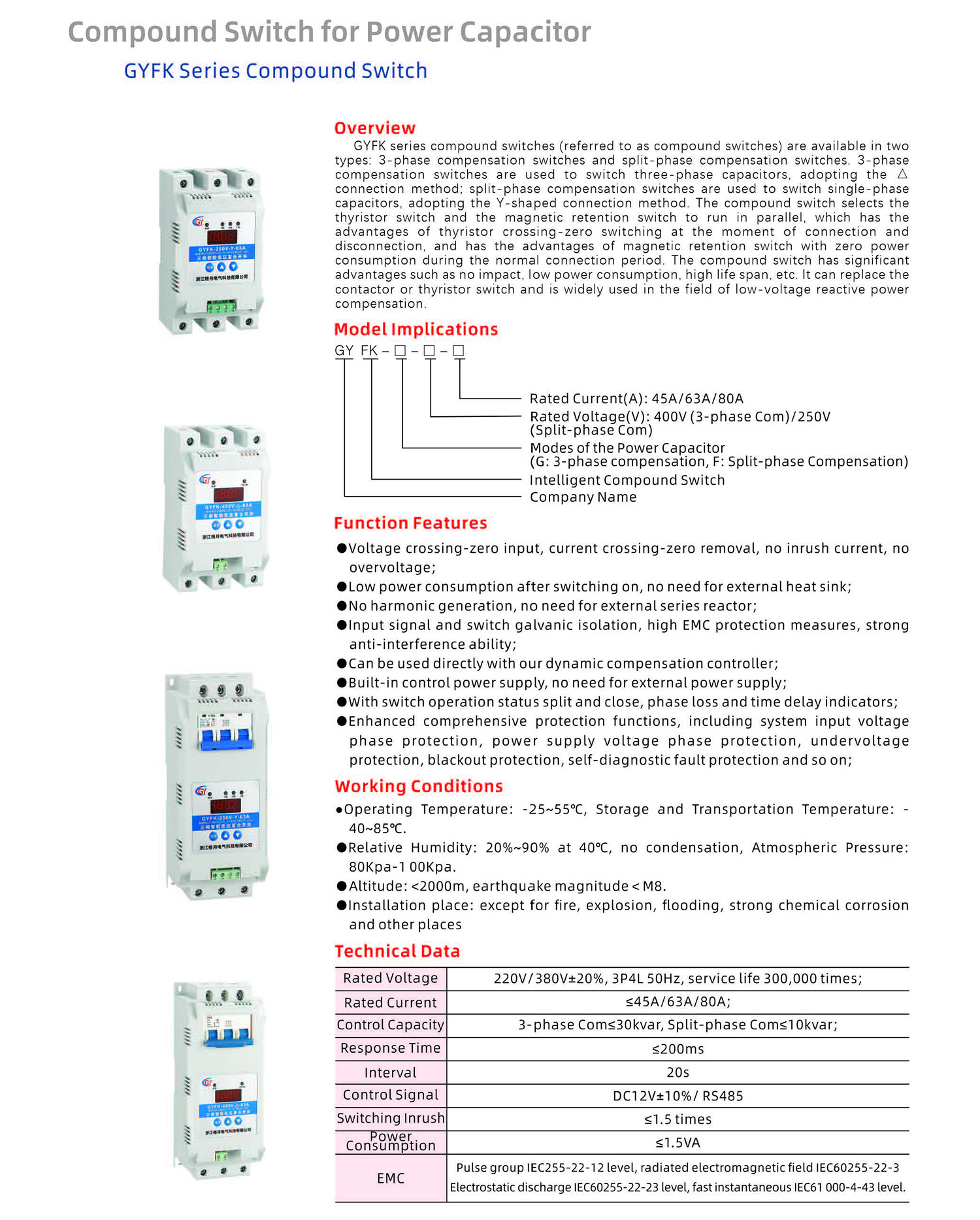

हमारी कंपनी के कंपाउंड स्विच तीन-चरण मुआवजे या विभाजित-चरण मुआवजे दोनों का समर्थन करते हैं, प्रत्येक चरण के लिए रेटेड मुआवजा क्षमता 5 से 10 kvar तक होती है और प्रतिक्रिया समय 300 मिलीसेकंड तक होता है। GYFK-250V स्प्लिट-फ़ेज़ मुआवजा तीन चरण कंपाउंड स्विच विशेष रूप से वाणिज्यिक भवनों, फोटोवोल्टिक बिजली संयंत्रों और बुद्धिमान विनिर्माण उत्पादन लाइनों में सामान्य तीन-चरण लोड असंतुलन समस्या को हल करने के लिए डिज़ाइन किया गया था। यह न केवल पावर फैक्टर में प्रभावी ढंग से सुधार करता है और लाइन लॉस को कम करता है, बल्कि स्प्लिट-फेज मुआवजे के माध्यम से तीन-चरण वर्तमान को भी संतुलित करता है, वोल्टेज की गुणवत्ता में मौलिक सुधार करता है और ट्रांसफार्मर लोड क्षमता और बिजली आपूर्ति सुरक्षा को बढ़ाता है।
