क्षतिपूर्ति क्षमता से समझौता किए बिना संधारित्र सुरक्षा सुनिश्चित करने के लिए हम डिट्यूनिंग रिएक्टर का उचित आकार कैसे तय कर सकते हैं?

आधुनिक बिजली प्रणालियों में, हार्मोनिक प्रदूषण कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरणों के सुरक्षित संचालन के लिए एक छिपा हुआ खतरा बन गया है। चीन में लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण के एक पेशेवर निर्माता के रूप में, Geyue Electric ने वास्तव में महसूस किया है कि कई ग्राहकों को सेल्फ-हीलिंग शंट कैपेसिटर लगाते समय दुविधा का सामना करना पड़ता है: उन्हें कैपेसिटर की सुरक्षा के लिए हार्मोनिक्स के प्रवर्धन को प्रभावी ढंग से दबाने की जरूरत है, साथ ही यह भी सुनिश्चित करना है कि मौलिक बिजली क्षतिपूर्ति क्षमता खो न जाए। इन दोनों पहलुओं के बीच संतुलन कैसे बनाए रखा जाए, इसके संबंध में एक डिट्यूनिंग रिएक्टर का उचित आकार एक महत्वपूर्ण भूमिका निभाता है। निम्नलिखित पाठ में, हमारी कंपनी के मुख्य अभियंता आपको संधारित्र के लिए विश्वसनीय सुरक्षा प्राप्त करने और यह सुनिश्चित करने के लिए रिएक्टर के मापदंडों को वैज्ञानिक रूप से निर्धारित करने के तरीके पर एक विस्तृत चर्चा प्रदान करेंगे कि मुआवजा क्षमता स्थिर बनी रहे।

डिट्यूनिंग रिएक्टर के मुख्य कार्य को समझें

ट्यूनिंग सर्किट बनाने के लिए डिट्यूनिंग रिएक्टर और कैपेसिटर श्रृंखला में जुड़े हुए हैं। इसका मुख्य कार्य सर्किट की प्रतिबाधा विशेषताओं को बदलना है। आधार आवृत्ति स्थिति के तहत, रिएक्टर आगमनात्मक प्रतिक्रिया प्रस्तुत करता है, जिससे संधारित्र का टर्मिनल वोल्टेज थोड़ा कम हो जाएगा, जिससे इसकी आउटपुट क्षमता प्रभावित होगी। हार्मोनिक आवृत्ति पर, रिएक्टर और कैपेसिटर द्वारा गठित उच्च प्रतिबाधा विशेषता हार्मोनिक करंट को प्रभावी ढंग से दबा सकती है और कैपेसिटर को ओवरकरंट के कारण क्षतिग्रस्त होने से रोक सकती है। सुरक्षा और क्षमता के बीच यह संतुलन बिंदु रिएक्टर की प्रतिक्रिया दर द्वारा सटीक रूप से निर्धारित किया जाता है। प्रतिक्रिया अनुपात, कैपेसिटर की कैपेसिटिव प्रतिक्रिया के लिए मौलिक आवृत्ति पर रिएक्टर के आगमनात्मक प्रतिक्रिया का अनुपात है। यह मुख्य पैरामीटर सीधे उपकरण के पूरे सेट की ट्यूनिंग आवृत्ति और क्षतिपूर्ति प्रभाव को निर्धारित करता है।

प्रतिक्रिया दर चयन के वैज्ञानिक सिद्धांतों को समझें

कैपेसिटर सुरक्षा और क्षतिपूर्ति कैबिनेट की क्षमता संतुलन प्राप्त करने के लिए उचित प्रतिक्रिया दर का चयन करना एक और महत्वपूर्ण कारक है। सामान्य प्रतिक्रिया दरों में 6% और 7% आदि शामिल हैं। प्रत्येक प्रतिक्रिया दर एक अलग ट्यूनिंग आवृत्ति बिंदु से मेल खाती है। उदाहरण के तौर पर 6% की प्रतिक्रिया दर वाले रिएक्टर को लेते हुए, इसकी ट्यूनिंग आवृत्ति लगभग 189 हर्ट्ज़ है, जो मुख्य रूप से पांचवें हार्मोनिक के लिए उच्च प्रतिबाधा के गठन को लक्षित करती है। रिएक्टर की प्रतिक्रिया दर का निर्धारण करते समय, बिजली प्रणाली प्रबंधकों को पहले प्रमुख हार्मोनिक आवृत्ति और सामग्री की पहचान करने के लिए विस्तृत ग्रिड हार्मोनिक परीक्षण करना चाहिए, क्योंकि सटीक हार्मोनिक माप वैज्ञानिक रिएक्टर चयन का आधार है। यदि बिजली व्यवस्था में पांचवां हार्मोनिक हावी है, तो 6% प्रतिक्रिया दर वाला रिएक्टर चुनना सबसे उपयुक्त है। यदि तीसरा हार्मोनिक बिजली प्रणाली में अधिक प्रमुख है, तो 6% से अधिक उच्च प्रतिक्रिया दर वाले रिएक्टर का चयन किया जाना चाहिए। यह ध्यान रखना विशेष रूप से महत्वपूर्ण है कि यद्यपि प्रतिक्रिया दर में वृद्धि बेहतर हार्मोनिक सुरक्षा प्रदान कर सकती है, यह कैपेसिटर टर्मिनलों पर वोल्टेज को और भी कम कर देगी, जिससे कैपेसिटर की रेटेड क्षमता आउटपुट प्रभावित होगी।

संधारित्र क्षमता के मिलान सुधार को लागू करें

रिएक्टर के लिए एक विशिष्ट प्रतिक्रिया दर के उपयोग का निर्धारण करने के बाद, पावर सिस्टम प्रबंधक को संधारित्र की क्षमता के अनुरूप सुधार करना होगा। रिएक्टर के वोल्टेज विभाजन प्रभाव के कारण, कैपेसिटर टर्मिनलों पर लागू वास्तविक वोल्टेज ग्रिड वोल्टेज से कम है, जो सीधे कैपेसिटर द्वारा प्रतिक्रियाशील क्षमता आउटपुट में कमी की ओर जाता है। यह सुनिश्चित करने के लिए कि मुआवजा प्रणाली अभी भी अपेक्षित मुआवजा प्रभाव प्राप्त करती है, ऊपर उल्लिखित इस क्षमता क्षीणन को डिजाइन चरण में ध्यान में रखा जाना चाहिए। सामान्य अभ्यास संधारित्र के रेटेड वोल्टेज स्तर को उचित रूप से बढ़ाना या इसकी नाममात्र क्षमता को बढ़ाना है। इस क्षमता मिलान सुधार के माध्यम से, जब रिएक्टर स्थापित होता है, तब भी प्रतिक्रियाशील क्षतिपूर्ति क्षमता के लिए सिस्टम की मांग को पूरा किया जा सकता है। यह दूरंदेशी डिजाइन सोच सुरक्षा और क्षमता के बीच विरोधाभास को प्रभावी ढंग से हल कर सकती है, जिससे सुरक्षा और क्षमता के बीच इष्टतम संतुलन प्राप्त हो सकता है।

Geyue Electric के समाधान और व्यावसायिक प्रतिबद्धता

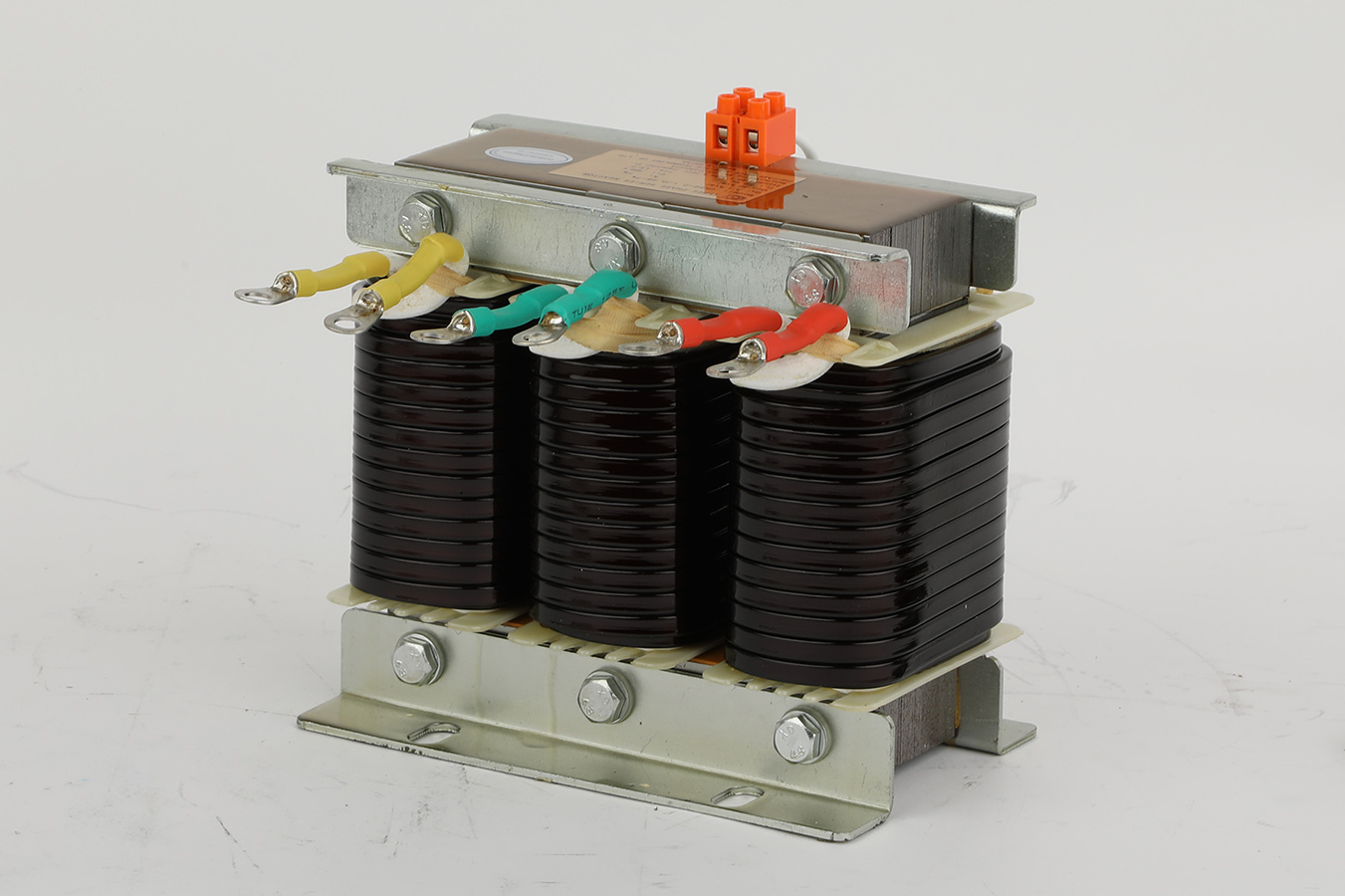

लो-वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति के क्षेत्र में एक लंबे इतिहास के साथ एक निर्माता के रूप में, Geyue Electric ने कैपेसिटर विश्वसनीयता और क्षतिपूर्ति प्रभावशीलता को संतुलित करने की उद्योग की मान्यता प्राप्त चुनौती को संबोधित करने के लिए हमारे शक्तिशाली समाधान का प्रस्ताव दिया है। हमाराश्रृंखला रिएक्टरों की सीकेएसजी श्रृंखलामुख्य सामग्री के रूप में उच्च गुणवत्ता वाले आयातित कोल्ड-रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट की सुविधा, रिएक्टरों को क्षतिपूर्ति प्रक्रिया के दौरान कम नुकसान और कम तापमान वृद्धि की उत्कृष्ट विशेषताओं को प्रदर्शित करने में सक्षम बनाती है। श्रृंखला रिएक्टरों की सीकेएसजी श्रृंखला हमारी इंजीनियरिंग टीम द्वारा बार-बार सटीक गणना और निरंतर उन्नयन और अनुकूलन के माध्यम से विकसित की गई थी, जो विशिष्ट उप-हार्मोनिक्स को प्रभावी ढंग से दबाती थी और क्षतिपूर्ति क्षमता पर प्रभाव को कम करती थी। गेयू इलेक्ट्रिक गारंटी देता है कि हमारा वैज्ञानिक पैरामीटर चयन और उचित क्षमता मिलान बिजली प्रणाली प्रबंधकों को मुआवजे के प्रभाव का त्याग किए बिना कैपेसिटर की विश्वसनीय सुरक्षा प्राप्त करने में मदद कर सकता है। यदि आप इस बात को लेकर असमंजस में हैं कि क्षतिपूर्ति क्षमता से समझौता किए बिना कैपेसिटर की सुरक्षा सुनिश्चित करने के लिए डिट्यूनिंग रिएक्टर के आकार का सही ढंग से चयन कैसे करें, तो कृपया अपनी पूछताछ यहां भेजेंinfo@gyele.com.cn. Geyue Electric हार्मोनिक समस्याओं को हल करने और आपकी बिजली प्रणाली की संचालन गुणवत्ता में सुधार करने के लिए आपके साथ सहयोग करने को तैयार है।
