इंटेलिजेंट रिएक्टिव पावर स्वचालित मुआवजा नियंत्रक से मेल खाने के लिए वैज्ञानिक रूप से एसी कॉन्टैक्टर या कंपाउंड स्विच का चयन कैसे करें?

परिचय

कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरणों में, बुद्धिमान नियंत्रकों के स्विचिंग कमांड को एक्चुएटर्स के माध्यम से लागू किया जाना चाहिए।एसी संपर्ककर्ताऔर संयुक्त स्विच वर्तमान में सबसे उपयुक्त तकनीकी समाधान हैं। यह आलेख इन दो समाधानों के संचालन सिद्धांतों, प्रदर्शन अंतर और परियोजना प्रयोज्यता का व्यवस्थित रूप से विश्लेषण करता है।

परिचालन सिद्धांतों में आवश्यक अंतर

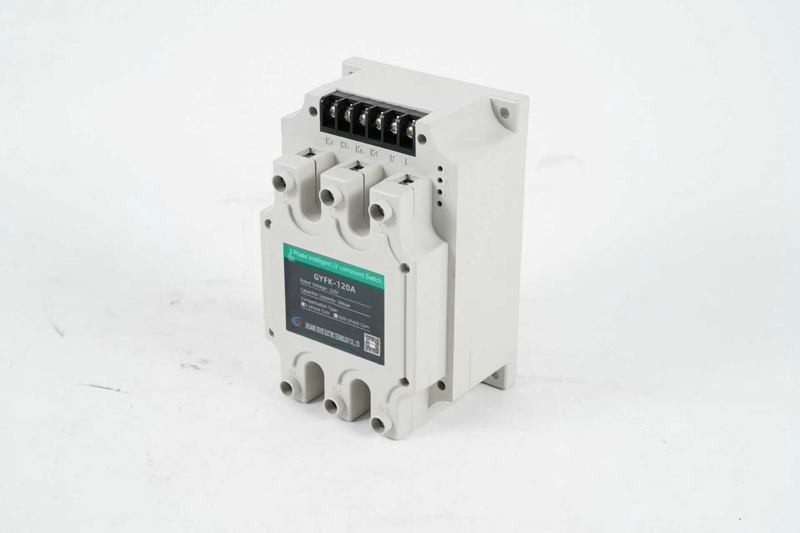

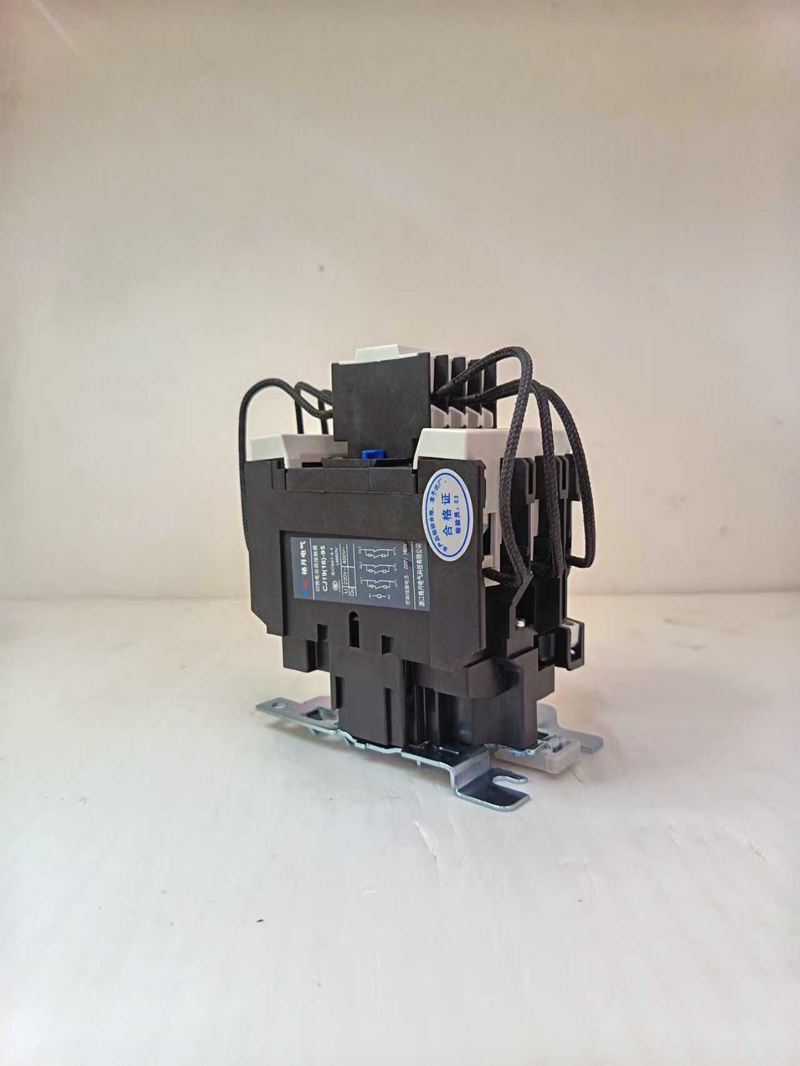

एसी संपर्ककर्ता एक विद्युत चुम्बकीय यांत्रिक संरचना का उपयोग करते हैं, जो संपर्कों को सक्रिय करने के लिए कॉइल को सक्रिय करने से उत्पन्न चुंबकीय बल का उपयोग करते हैं, जिससे सर्किट को कनेक्ट और डिस्कनेक्ट किया जाता है। यह ऑपरेशन ध्यान देने योग्य यांत्रिक ध्वनि और आर्किंग के साथ होता है।कंपाउंड स्विचएक हाइब्रिड "थाइरिस्टर + कॉन्टैक्टर" डिज़ाइन का उपयोग करें। जब वोल्टेज शून्य को पार कर जाता है तो थाइरिस्टर पहले संचालन करते हैं, फिर संपर्ककर्ता मुख्य सर्किट कनेक्शन को पूरा करते हैं, और अंत में थाइरिस्टर निष्क्रिय हो जाते हैं। यह ऑपरेटिंग तंत्र सच्ची घुसपैठ-मुक्त स्विचिंग प्राप्त करता है।

तकनीकी प्रदर्शन की व्यापक तुलना

कॉन्टैक्टर स्विचिंग विशेषताओं से संकेत मिलता है कि कॉन्टैक्टर ऑपरेशन रेटेड करंट का 20-40 गुना क्लोजिंग इनरश करंट उत्पन्न करता है। हालाँकि इसे वर्तमान-सीमित रिएक्टरों से दबाया जा सकता है, फिर भी यह पावर ग्रिड और कैपेसिटर को प्रभावित कर सकता है।कंपाउंड स्विचशून्य-क्रॉसिंग स्विचिंग प्राप्त करें, इनरश करंट को रेटेड करंट के दोगुने से भी कम तक सीमित करें, उपकरण के जीवन को महत्वपूर्ण रूप से बढ़ाएं। प्रतिक्रिया गति के संदर्भ में, संपर्ककर्ताओं को सक्रियण पूरा करने के लिए 10-20 एमएस की आवश्यकता होती है, जबकि इनरश-फ्री स्विचिंग स्विच में थाइरिस्टर 1-2 एमएस के भीतर प्रतिक्रिया करता है, जो इसे तेजी से उतार-चढ़ाव वाले भार वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है।

आर्थिक विश्लेषण

एसी संपर्ककर्ताएक महत्वपूर्ण मूल्य लाभ प्रदान करते हैं, खरीद लागत इनरश-मुक्त स्विचों की तुलना में केवल एक तिहाई से आधी तक होती है। हालाँकि, बार-बार स्विच करने से रखरखाव लागत काफी बढ़ जाती है। जबकि इनरश-मुक्त स्विच के लिए प्रारंभिक निवेश अधिक हो सकता है, उनका विद्युत जीवनकाल 100,000 चक्र से अधिक और लगभग-रखरखाव-मुक्त संचालन उनके जीवनकाल में बेहतर आर्थिक लाभ प्रदान करता है। इसलिए, 50 से अधिक दैनिक स्विचिंग ऑपरेशन वाले परिदृश्यों में, इनरश-फ्री स्विच अधिक किफायती विकल्प हैं।

विशिष्ट अनुप्रयोग परिदृश्यों का विश्लेषण

धातुकर्म और वेल्डिंग जैसे प्रभाव भार वाले अनुप्रयोगों के लिए, नो-इनरश करंट स्विचिंग समाधान की सिफारिश की जाती है। इसकी तेज़ प्रतिक्रिया प्रतिक्रियाशील शक्ति परिवर्तनों को प्रभावी ढंग से ट्रैक करती है और सिस्टम वोल्टेज के उतार-चढ़ाव से बचती है। प्रति दिन 20 से कम स्विचिंग चक्र वाले वाणिज्यिक भवनों और आवासीय क्षेत्रों के लिए, उच्च-प्रदर्शन कैपेसिटर स्विचिंग संपर्ककर्ता सबसे अधिक लागत प्रभावी विकल्प हैं। गंभीर हार्मोनिक्स (टीएचवीडी > 8%) वाले वातावरण में, एक समर्पित संपर्ककर्ता के साथ संयुक्त, 7% प्रतिक्रिया अनुपात वाले एक एंटी-हार्मोनिक क्षतिपूर्ति उपकरण को प्राथमिकता दी जानी चाहिए।

स्थापना और कमीशनिंग मुख्य बिंदु

संपर्ककर्ताओं को स्थापित करते समय, पर्याप्त गर्मी अपव्यय निकासी सुनिश्चित करें। यह अनुशंसा की जाती है कि आसन्न घटक कम से कम 20 मिमी अलग हों। इनरश करंट स्विच के लिए, गर्मी अपव्यय स्थितियों पर विशेष ध्यान दें। यदि परिवेश का तापमान 40°C से अधिक है, तो डीरेटिंग की आवश्यकता होती है। नियंत्रक पैरामीटर सेटिंग्स को एक्चुएटर से मेल खाना चाहिए: संपर्ककर्ताओं का उपयोग करते समय, 1-2 सेकंड का स्विचिंग विलंब सेट करें, जबकि इनरश करंट स्विच के लिए, 0.5-1 सेकंड की सेटिंग स्वीकार्य है। अत्यधिक संपर्क प्रतिरोध के कारण ओवरहीटिंग क्षति को रोकने के लिए सभी विद्युत तारों को सुरक्षित और विश्वसनीय होना चाहिए।

रखरखाव एवं मरम्मत

कॉन्टैक्टर्स का हर छह महीने में कॉन्टैक्ट वियर के लिए निरीक्षण किया जाना चाहिए। जब सिल्वर पॉइंट की मोटाई उसकी मूल मोटाई के 1/3 से कम हो तो संपर्कों को बदलें। इनरश करंट स्विचों के लिए, गर्मी अपव्यय की निगरानी करें और पंखे के उचित संचालन को सुनिश्चित करने के लिए जमा हुई धूल को नियमित रूप से साफ करें। समाधान के बावजूद, कैपेसिटर क्षमता में मासिक परिवर्तन की जांच करने और क्षमता हानि 5% से अधिक होने पर कैपेसिटर को बदलने की सिफारिश की जाती है।

सही कॉम्बिनेशन कैसे चुनें

चयन निर्णय में निम्नलिखित कारकों पर व्यापक रूप से विचार किया जाना चाहिए: लोड आवृत्ति, निवेश बजट, रखरखाव क्षमताएं, और बिजली की गुणवत्ता की आवश्यकताएं। सामान्यतया, यदि बजट पर्याप्त है और एप्लिकेशन मांग कर रहा है, तो एक गैर-दबाव वर्तमान स्विच का चयन किया जाना चाहिए। यदि बजट सीमित है और आवेदन दुर्लभ है, तो एक समर्पित संपर्ककर्ता का चयन किया जाना चाहिए। महत्वपूर्ण अनुप्रयोगों के लिए, एक हाइब्रिड समाधान डिज़ाइन किया जा सकता है, जिसमें बेसलोड लोड के लिए संपर्ककर्ताओं और उतार-चढ़ाव वाले भार के लिए गैर-इनरश वर्तमान स्विच का उपयोग किया जाता है, जिससे अर्थव्यवस्था और विश्वसनीयता के बीच इष्टतम संतुलन प्राप्त होता है।

निष्कर्ष

एसी संपर्ककर्ताऔर इनरश-मुक्त स्विचों में से प्रत्येक के अपने-अपने अनुप्रयोग हैं, और इसमें कोई पूर्ण श्रेष्ठता या हीनता नहीं है। सही विकल्प के लिए प्रारंभिक निवेश और परिचालन और रखरखाव लागत को ध्यान में रखते हुए वास्तविक परिचालन स्थितियों के आधार पर व्यापक मूल्यांकन की आवश्यकता होती है। प्रौद्योगिकी की निरंतर प्रगति के साथ, हमारा मानना ​​है कि भविष्य में विभिन्न उपयोगकर्ताओं की व्यक्तिगत जरूरतों को पूरा करने के लिए और अधिक नवीन समाधान सामने आएंगे।
