स्टेटिक VAR जनरेटर और स्मार्ट कैपेसिटर मिलिसेकंड-स्तरीय परिशुद्धता मुआवजे को प्राप्त करने के लिए एक साथ कैसे काम करते हैं?

प्रस्तावना

स्टेटिक VAR जनरेटर (SVRS) आधुनिक बिजली प्रणालियों में गतिशील लोड मुआवजे की चुनौतियों का समाधान करने के लिए एक मुख्य उपकरण है। जब पावर ग्रिड मिलीसेकॉन्ड-लेवल रिएक्टिव पावर सर्जेस का सामना करता है, तो अक्षय ऊर्जा शक्ति में अत्यधिक वोल्टेज फ्लिकर, या नाटकीय उतार-चढ़ाव, पारंपरिक संधारित्र मुआवजा उपकरण, यांत्रिक प्रतिक्रिया में 200 मिलीसेकंड से अधिक के साथ, प्रभावी रूप से प्रतिक्रिया करने में असमर्थ होते हैं। एसवीआर, पूरी तरह से नियंत्रित आईजीबीटी बिजली उपकरणों के साथ निर्मित एच-ब्रिज टोपोलॉजी का उपयोग करते हुए, 5 मिलीसेकंड के भीतर गतिशील प्रतिक्रिया प्राप्त करता है। बुद्धिमान संधारित्र उपकरणों की पदानुक्रमित मुआवजा रणनीति के साथ संयुक्त, यह प्रणाली एक पूर्ण समाधान प्रदान करती है। यह समन्वित प्रणाली चाप भट्ठी के पिघलने की अवधि और मिनट-दर-मिनट 30% 30% बिजली के उतार-चढ़ाव के दौरान 2500 kVAR 80-मिलीसेकंड वृद्धि जैसे चुनौतीपूर्ण परिदृश्यों को संभाल सकती है, यह सुनिश्चित करना कि वोल्टेज फ्लिकर को 1% से नीचे रखा जाता है, अर्धचालक निर्माण और सटीक मशीनिंग की कड़े बिजली की गुणवत्ता की आवश्यकताओं को पूरा करता है।

मुख्य अनुप्रयोग परिदृश्य मानदंड

स्टेटिक VAR जनरेटर (SVG) परिनियोजन के लिए सटीक ऑपरेटिंग स्थिति निदान की आवश्यकता होती है। मिलीसेकंड-स्तरीय प्रभाव भार परिदृश्यों को लोड उतार-चढ़ाव से निर्धारित किया जाता है जो 30% प्रति सेकंड से अधिक या प्रतिक्रियाशील बिजली के उतार-चढ़ाव से 1000 kVAR प्रति 0.1 सेकंड से अधिक होता है। एक विशिष्ट उदाहरण एक चाप भट्ठी इलेक्ट्रोड शॉर्ट सर्किट के कारण 2500 kvar का 80-मिलीसेकंड का अंतर है। वोल्टेज-संवेदनशील परिदृश्यों के लिए महत्वपूर्ण संकेतक वोल्टेज फ़्लिकर हैं जो 3% से अधिक या ± 0.5% से कम की सहिष्णुता हैं। उदाहरण के लिए, एक एकल-क्रिस्टल सिलिकॉन विकास भट्ठी को 1%से अधिक के वोल्टेज में उतार-चढ़ाव की आवश्यकता होती है। उच्च-प्रवाह अक्षय ऊर्जा साइटों को 10% प्रति मिनट से अधिक पावर रैंप दर की आवश्यकता होती है।

कुशल प्रचालन प्रौद्योगिकी सिद्धांत

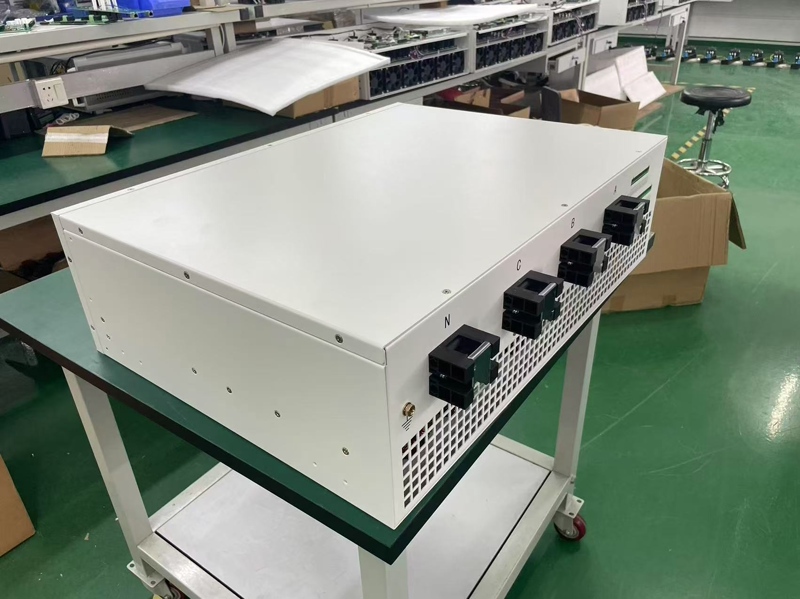

हमारे डिज़ाइन किए गए स्टेटिक VAR जनरेटर एक तीन-स्तरीय तटस्थ-बिंदु क्लैंप्ड टोपोलॉजी का उपयोग करते हैं और 1700V वोल्टेज IGBT पावर मॉड्यूल के आधार पर चार-चतुर्थांश निरंतर विनियमन को प्राप्त करते हैं। कंट्रोल कोर 256 हाई-स्पीड सैंपलिंग साइकिल का प्रदर्शन करते हुए एक दोहरे-डीएसपी प्लस एफपीजीए आर्किटेक्चर का उपयोग करता है। क्लार्क और पार्क ट्रांसफॉर्म्स का उपयोग वास्तविक समय में तात्कालिक सक्रिय और प्रतिक्रियाशील घटकों की गणना करने और गणना करने के लिए किया जाता है। एक प्रमुख सफलता इसके 5-मिलीसेकंड प्रतिक्रिया तंत्र में निहित है: सिग्नल अधिग्रहण और समन्वय परिवर्तन एक ग्रिड गड़बड़ी के 1 मिलीसेकंड के भीतर पूरा हो जाता है, पीडब्लूएम मॉड्यूलेशन वेवफॉर्म 2 मिलीसेकंड के भीतर उत्पन्न होते हैं, और आईजीबीटी आउटपुट मुआवजा वर्तमान में अंतिम 2 मिलीसेकंड के भीतर ट्रिगर किया जाता है। सिस्टम का बिल्ट-इन फास्ट फूरियर हार्मोनिक सेपरेशन एल्गोरिथ्म को एक साथ 13 वें क्रम के नीचे विशेषता हार्मोनिक्स को फ़िल्टर करता है, कुल हार्मोनिक विरूपण (THD) दमन दर 90%से अधिक प्राप्त करता है।

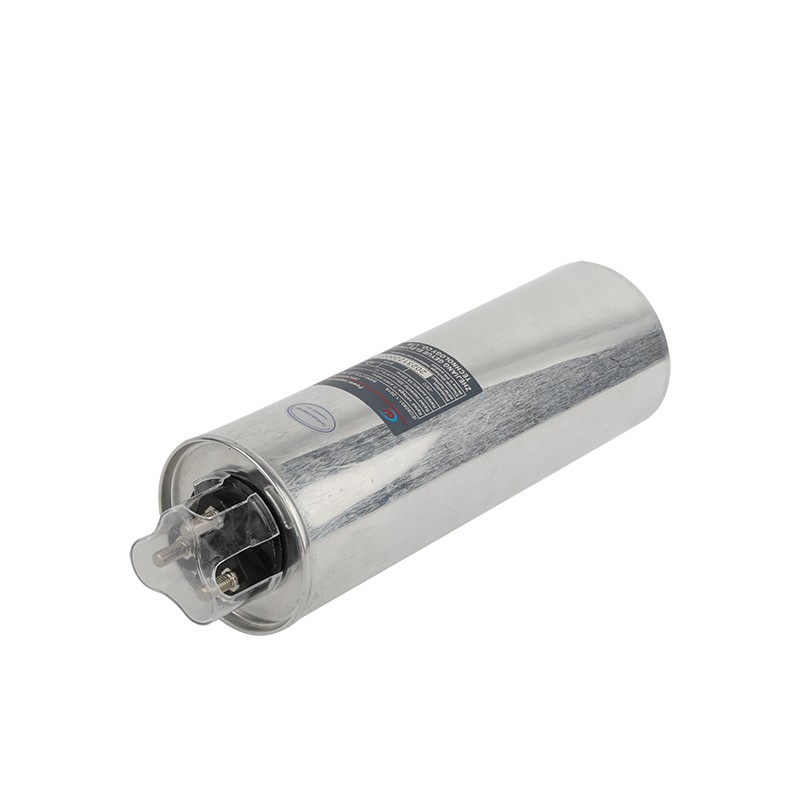

स्थैतिक var जनरेटर और स्मार्ट संधारित्र का संयोजन

एसवीजी और स्मार्ट कैपेसिटर एक मंचित मुआवजा प्रणाली बनाने के लिए गठबंधन करते हैं, दक्षता को अधिकतम करते हैं। स्टेडी-स्टेट लोड स्मार्ट कैपेसिटर द्वारा नियंत्रित किए जाते हैं, जिनकी 100 मिलीसेकंड प्रतिक्रिया गति चुंबकीय लेचिंग रिले और पूर्व-चार्ज कैपेसिटर के माध्यम से प्राप्त की जाती है। क्षमता की गणना सिस्टम की औसत प्रतिक्रियाशील शक्ति को 0.8 के कारक से गुणा करके की जाती है। क्षणिक वृद्धि को मुख्य रूप से स्थैतिक VAR जनरेटर द्वारा मुआवजा दिया जाता है, जो पूरी तरह से नियंत्रित IGBTS के माध्यम से 5-मिलीसेकंड प्रतिक्रिया गति प्राप्त करते हैं। क्षमता की गणना 1.2 के सुरक्षा कारक द्वारा अधिकतम क्षणिक वृद्धि को गुणा करके की जाती है। फाइबर-ऑप्टिक संचार के माध्यम से नियंत्रण समन्वय प्राप्त किया जाता है। IEC61850 गूज प्रोटोकॉल का उपयोग करके स्मार्ट कैपेसिटर कंट्रोलर और एसवीजी एक्सचेंज डेटा, 1 मिलीसेकंड के भीतर कमांड ट्रांसमिशन लेटेंसी रखते हुए। 1500-kW स्टैम्पिंग प्रेस सिस्टम में, एक 500-kvar SVG एक 800-kvar स्मार्ट कैपेसिटर सॉल्यूशन के साथ संयुक्त वोल्टेज फ़्लिकर को ± 15%से%2%तक कम कर देता है, जबकि संपर्ककर्ता बर्नआउट विफलता दरों को 92%तक कम करता है।

सारांश

स्टेटिक VAR जनरेटर के निर्माता के रूप में, हम पूरी तरह से वादा करते हैं, हमारे 20 वर्षों की तकनीकी विशेषज्ञता पर ड्राइंग करते हैं: प्रत्येक इकाई कारखाने को छोड़ने से पहले 72 घंटे के पूर्ण-लोड शॉक टेस्ट से गुजरती है, एक सटीक 5-मिलीसेकंड प्रतिक्रिया गति सुनिश्चित करती है। हम एक खुला फाइबर-ऑप्टिक संचार प्रोटोकॉल इंटरफ़ेस भी प्रदान करते हैं, जो बुद्धिमान संधारित्र उपकरणों के साथ 1-मिलीसेकंड सिंक्रनाइज़ेशन को सक्षम करता है। हम उपकरणों के लिए एक पूर्ण जीवनचक्र स्वास्थ्य प्रोफ़ाइल बनाए रखते हैं, जिससे 95%से अधिक की गलती चेतावनी सटीकता दर सुनिश्चित होती है। तृतीय-पक्ष परीक्षण इस बात की पुष्टि करता है कि सहयोगी प्रणाली पारंपरिक समाधानों की तुलना में सालाना 42,000 kWh बिजली की बचत करती है।
