क्या सेल्फ-हीलिंग शंट कैपेसिटर वास्तव में पैसे बचाते हैं, या वे सिर्फ नकदी की बर्बादी हैं?

पिछले साल, बिजली वितरण कैबिनेट व्यवसाय से जुड़े एक मित्र ने मुझे फोन किया; उनके एक प्रोजेक्ट में कैपेसिटर फिर से उभर आए थे। वह पहले ही एक बैच बदल चुका था, फिर भी एक साल से भी कम समय के बाद वही समस्या फिर से उभर आई। ग्राहक का वित्त विभाग उससे सवाल कर रहा था: "क्या हमें प्रिंटर स्याही कारतूस की तरह, इन कैपेसिटर को सालाना खरीदना होगा?"

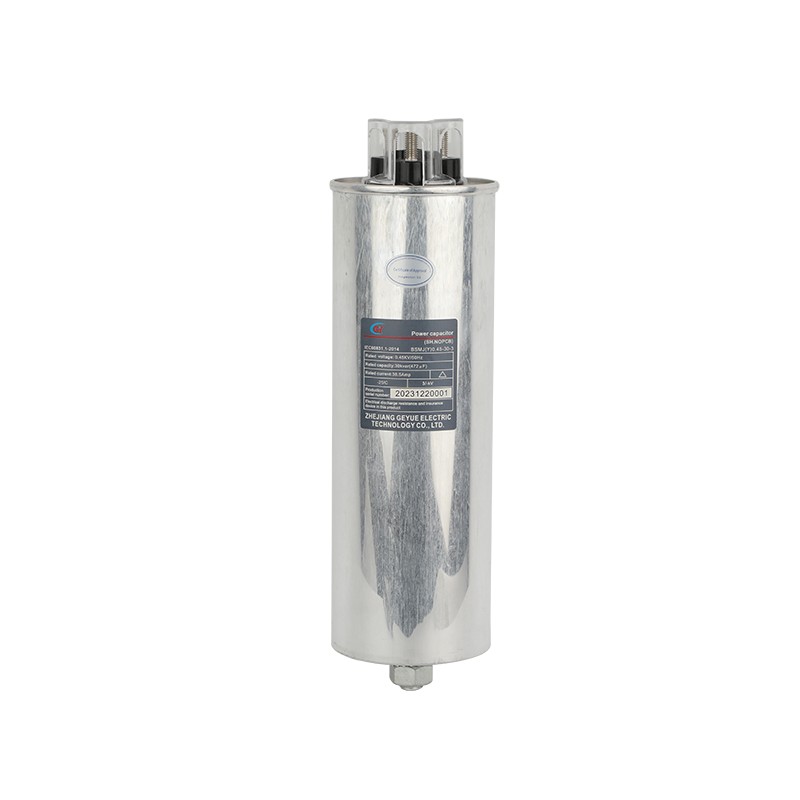

यह कोई अकेला मामला नहीं है. कम-वोल्टेज प्रतिक्रियाशील बिजली मुआवजा उद्योग में, कैपेसिटर उभार, रिसाव और कैपेसिटेंस गिरावट से निपटना - जो पावर फैक्टर दंड की ओर ले जाता है - एक प्रकार का अपरिहार्य वार्षिक "ट्यूशन शुल्क" बन गया है। बाद में, किसी ने स्विच करने का सुझाव दियास्व-उपचार शंट कैपेसिटरप्रोजेक्ट डिज़ाइन में, यह दावा करते हुए कि वे स्वयं मरम्मत कर सकते हैं और रखरखाव के बिना पाँच या छह साल तक चल सकते हैं।

मेरा दोस्त उत्सुक था लेकिन झिझक रहा था: स्व-उपचार कैपेसिटर की कीमत मानक कैपेसिटर की तुलना में काफी अधिक है। क्या यह भविष्य के सिरदर्द से बचने का एक वास्तविक तरीका था, या ग्राहकों को अधिक खर्च करने के लिए निर्माताओं द्वारा आविष्कार किया गया एक मार्केटिंग हथकंडा था?

मानक कैपेसिटर को बार-बार प्रतिस्थापन की आवश्यकता क्यों होती है?

आइए देखें कि यह कितना मानक हैसंधारित्रअसफल। लो-वोल्टेज शंट अनुप्रयोगों में उपयोग किए जाने वाले सबसे आम प्रकार में धातुकृत पॉलीप्रोपाइलीन फिल्म संरचना होती है। इलेक्ट्रोड में फिल्म की सतह पर जमा एल्यूमीनियम या जस्ता-एल्यूमीनियम मिश्र धातु वाष्प की एक अति पतली परत होती है। जबकि वे सामान्य परिस्थितियों में ठीक काम करते हैं, ग्रिड हार्मोनिक्स, ओवरवॉल्टेज, और लगातार स्विचिंग से आने वाली धाराएं जैसे कारक फिल्म ढांकता हुआ में कमजोर बिंदुओं पर लगातार दबाव डालते हैं।

एक बार जब ये कमजोर बिंदु पर्याप्त तनाव जमा कर लेते हैं, तो ढांकता हुआ टूटना होता है। टूटने से एक उच्च तापमान वाला विद्युत चाप उत्पन्न होता है जो आसपास की फिल्म और धातु कोटिंग को जला देता है। गंभीर मामलों में, आर्क पूरे कैपेसिटर कोर में जल जाता है, जिससे शॉर्ट सर्किट हो जाता है और कैबिनेट का सर्किट ब्रेकर ट्रिप हो जाता है।

मानक कैपेसिटर के पास इस प्रकार की खराबी से कोई बचाव नहीं है। एक भी ब्रेकडाउन इकाई को बेकार कर सकता है, या बार-बार ब्रेकडाउन के कारण कैपेसिटेंस अनुपयोगी स्तर तक गिर सकता है। यही कारण है कि औद्योगिक सेटिंग्स में कैपेसिटर के लिए प्रतिस्थापन चक्र आम तौर पर केवल दो से तीन साल का होता है।
