स्प्लिट-चरण क्षतिपूर्ति बेलनाकार संधारित्र

कम वोल्टेज बिजली वितरण प्रणालियों में, प्रतिक्रियाशील बिजली मुआवजा ग्रिड दक्षता बढ़ाने और लाइन घाटे को कम करने में एक महत्वपूर्ण कदम है। क्षतिपूर्ति सर्किट के मुख्य घटक के रूप में, स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर का प्रदर्शन सीधे सिस्टम स्थिरता और उपकरण सुरक्षा को प्रभावित करता है। उनमें से, अंतर-चरण विद्युत चुम्बकीय हस्तक्षेप एक प्रमुख मुद्दा है जिसे कैपेसिटर के डिजाइन और संचालन में संबोधित करने की आवश्यकता है। जब बहु-चरण कैपेसिटर को एक सीमित स्थान में सघन रूप से व्यवस्थित किया जाता है, तो आसन्न चरणों के बीच विद्युत चुम्बकीय क्षेत्र एक-दूसरे के साथ जुड़ जाएंगे, जिससे स्थानीय ओवरहीटिंग, हार्मोनिक प्रवर्धन और यहां तक ​​कि घटक विफलता भी हो सकती है। इसलिए, स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर का एक उत्कृष्ट संरचना डिज़ाइन प्रभावी अंतर-चरण विद्युत चुम्बकीय परिरक्षण प्राप्त करने और कैपेसिटर के दीर्घकालिक विश्वसनीय संचालन को सुनिश्चित करने की नींव है।

स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार संधारित्र परिरक्षण के लिए रक्षा की पहली पंक्ति इसकी बाहरी आवरण सामग्री के चयन और उपचार में निहित है। Geyue Electric स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर के लिए बाहरी आवरण सामग्री के रूप में उच्च शुद्धता एल्यूमीनियम का उपयोग करता है। एल्यूमीनियम शेल की सतह एक घनी इन्सुलेशन परत बनाने के लिए एक विशेष ऑक्सीकरण प्रक्रिया से गुजरती है, जो न केवल एक अच्छा विद्युत चुम्बकीय परिरक्षण प्रभाव प्राप्त करती है बल्कि शेल और आंतरिक घटकों के बीच विद्युत अलगाव भी सुनिश्चित करती है। एल्यूमीनियम खोल के अंदरूनी हिस्से पर, हमारी उत्पाद विकास टीम अनाकार मिश्र धातु सामग्री से बने चुंबकीय परिरक्षण की एक परत जोड़ती है। इस सामग्री में उच्च चुंबकीय पारगम्यता और कम हिस्टैरिसीस विशेषताएँ हैं, जो चरणों के बीच भटके हुए चुंबकीय प्रवाह को प्रभावी ढंग से अवशोषित और नष्ट कर सकती हैं, चुंबकीय क्षेत्रों को शेल में प्रवेश करने से रोकती हैं और बाहरी या अन्य चरणों में हस्तक्षेप पैदा करती हैं। दोहरी-परत परिरक्षण संरचना एक साथ विद्युत क्षेत्र और चुंबकीय क्षेत्र परिरक्षण दोनों की आवश्यकताओं को पूरा करती है, जिससे कैपेसिटर के अंदर अपेक्षाकृत शुद्ध विद्युत चुम्बकीय वातावरण बनता है।

स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर के कोर के डिज़ाइन में, अंतर-चरण विद्युत चुम्बकीय हस्तक्षेप का दमन मुख्य रूप से भौतिक अलगाव और माध्यम अनुकूलन के माध्यम से प्राप्त किया जाता है। Geyue Electric स्वतंत्र रूप से प्रत्येक चरण संधारित्र कोर को एक एल्यूमीनियम खोल के भीतर एक अलग कक्ष में समाहित करता है। कक्षों को मोटे धातु विभाजनों द्वारा अलग किया जाता है, और विभाजन स्वयं जमीन पर होते हैं, जिससे फैराडे पिंजरे का प्रभाव बनता है, जो अंतर-चरण विद्युत चुम्बकीय क्षेत्रों के प्रत्यक्ष युग्मन को अवरुद्ध करता है। हमारी कंपनी कॉइल वाइंडिंग के लिए ढांकता हुआ सामग्री के रूप में पूरी तरह से सूखी धातुकृत पॉलीप्रोपाइलीन फिल्मों का उपयोग करती है। ऐसा इसलिए है क्योंकि ऐसी फिल्मों में हानि कारक बेहद कम और उत्कृष्ट स्व-उपचार गुण होते हैं। इसके अलावा, हमारे इंजीनियरों ने परतों के बीच नैनो-सिरेमिक कणों के साथ संसेचित एक इन्सुलेट परत भी जोड़ी है, जो धातुकृत पॉलीप्रोपाइलीन फिल्मों की ढांकता हुआ ताकत और गर्मी अपव्यय क्षमता को और बढ़ाती है, और ढांकता हुआ ध्रुवीकरण के कारण होने वाले अंतर-चरण क्रॉसस्टॉक को कम करती है।

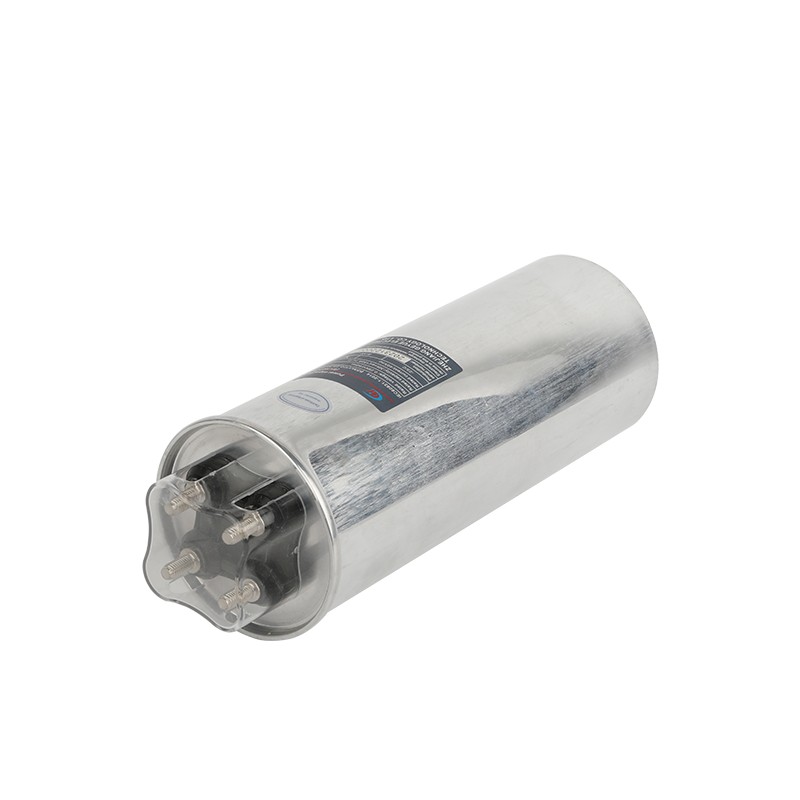

स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर के आंतरिक कंडक्टरों की टर्मिनल व्यवस्था और वायरिंग पैटर्न का अंतर-चरण विद्युत चुम्बकीय हस्तक्षेप पर महत्वपूर्ण प्रभाव पड़ता है। गेय्यू इलेक्ट्रिक ने बेलनाकार आवास के शीर्ष पर एक समबाहु त्रिकोण पैटर्न में तीन-चरण कनेक्शन टर्मिनलों की व्यवस्था की है, अंतर-चरण विद्युत दूरी को बढ़ाया है, और टर्मिनलों की जड़ पर सिरेमिक इन्सुलेट आस्तीन स्थापित किया है। हमने आंतरिक कनेक्शन टुकड़ा संरचना के रूप में एक सपाट तांबे की पट्टी संरचना को अपनाया, और फिर संपर्क प्रतिरोध को कम करने के लिए कनेक्शन टुकड़े की सतह पर चांदी चढ़ाया। समानांतर तारों के कारण होने वाले पारस्परिक अधिष्ठापन प्रभाव से बचने के लिए सभी कनेक्शन बिंदुओं को इंसुलेटिंग क्लिप के साथ तय किया गया है। Geyue Electric के स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर में, हमने प्रत्येक चरण के लिए स्वतंत्र वर्तमान पथ डिज़ाइन किए, उन्हें सबसे कम दूरी के माध्यम से टर्मिनलों से जोड़ा, सर्किट क्षेत्र को कम किया और विद्युत चुम्बकीय विकिरण को कम किया।

समग्र संयोजन प्रक्रिया परिरक्षण प्रभाव के लिए अंतिम गारंटी है। स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर की असेंबली प्रक्रिया में, Geyue Electric एक उन्नत वैक्यूम संसेचन प्रक्रिया को अपनाता है, जिसमें संसेचन एजेंट के रूप में उच्च-प्रदर्शन वाले माइक्रोक्रिस्टलाइन मोम का उपयोग किया जाता है। निर्वात वातावरण में, माइक्रोक्रिस्टलाइन मोम पूरी तरह से प्रवेश करता है और संधारित्र खोल के भीतर हर छोटे अंतराल को भरता है, जिससे आंतरिक हवा और नमी पूरी तरह से समाप्त हो जाती है, और संधारित्र के संभावित स्थानीय निर्वहन खतरों को समाप्त कर दिया जाता है। माइक्रोक्रिस्टलाइन मोम में उत्कृष्ट विद्युत इन्सुलेशन गुण और स्थिर भौतिक विशेषताएं हैं। इसकी समान फिलिंग न केवल आंतरिक इन्सुलेशन ताकत को मजबूत करती है बल्कि एक प्रभावी आंतरिक विद्युत चुम्बकीय परिरक्षण परत भी बनाती है, जो वैकल्पिक उच्च आवृत्ति हस्तक्षेप को अवशोषित और भिगोने में सक्षम है। साथ ही, माइक्रोक्रिस्टलाइन मोम की अच्छी थर्मल चालकता ऑपरेशन के दौरान उत्पन्न गर्मी को समान रूप से संचालित करने में मदद करती है, स्थानीय हॉटस्पॉट के गठन से बचती है, और कैपेसिटर के संचालन की स्थिरता को और बढ़ाती है। परिरक्षण संरचना की निरंतरता और अखंडता सुनिश्चित करने और बाहरी वातावरण के प्रभाव को रोकने के लिए कैपेसिटर शेल की अंतिम प्लेटों को लेजर वेल्डिंग द्वारा स्थायी रूप से सील कर दिया जाता है। इसके अलावा, हमारी कंपनी प्रत्येक संधारित्र के लिए एक समर्पित ग्राउंडिंग टर्मिनल डिजाइन करती है, और धातु के खोल और परिरक्षण परत को विश्वसनीय रूप से ग्राउंड करने के लिए आंतरिक प्रवाहकीय स्प्रिंग प्लेटों का उपयोग करती है, जो चरणों के बीच और बाहर से पेश किए गए वैकल्पिक हस्तक्षेप संकेतों के लिए कम-प्रतिबाधा निर्वहन पथ प्रदान करती है, प्रभावी ढंग से चार्ज संचय से बचती है और उपकरण और सिस्टम की सुरक्षा सुनिश्चित करती है।

चीन में लो-वोल्टेज रिएक्टिव पावर मुआवजे के क्षेत्र में एक पेशेवर निर्माता के रूप में, Geyue Electric पंद्रह वर्षों से अधिक समय से इस उद्योग में गहराई से लगा हुआ है, हमारे पास अपना कारखाना और एक संपूर्ण R&D और परीक्षण प्रणाली है। इसलिए, हम स्प्लिट-फ़ेज़ क्षतिपूर्ति बेलनाकार कैपेसिटर की स्थिरता और विश्वसनीयता के लिए बिजली उपयोगकर्ताओं की सख्त आवश्यकताओं को गहराई से समझते हैं। Geyue Electric हमेशा कैपेसिटर के डिजाइन में मुख्य संकेतक के रूप में विद्युत चुम्बकीय संगतता और दीर्घकालिक परिचालन विश्वसनीयता को मानता है। सामग्री, संरचना और प्रक्रिया के माध्यम से चलने वाली समग्र डिजाइन अवधारणा के आधार पर, हमारी बीएसएमजे (वाई) श्रृंखला स्प्लिट-चरण क्षतिपूर्ति बेलनाकार कैपेसिटर इस तकनीकी विचार का एक केंद्रित अवतार है। उत्पादों की यह श्रृंखला, अपनी अनूठी माइक्रोक्रिस्टलाइन मोम वैक्यूम संसेचन प्रक्रिया और पूरी तरह से संरक्षित संरचना डिजाइन के साथ, न केवल उत्कृष्ट अंतर-चरण विद्युत चुम्बकीय हस्तक्षेप दमन प्रभाव प्राप्त करती है, बल्कि ओवरवॉल्टेज सहिष्णुता, तापमान वृद्धि नियंत्रण और दीर्घकालिक परिचालन जीवनकाल में भी अच्छा प्रदर्शन करती है। हमारी बीएसएमजे (वाई) श्रृंखला स्प्लिट-फेज क्षतिपूर्ति बेलनाकार कैपेसिटर को विभिन्न औद्योगिक संयंत्रों, वाणिज्यिक भवनों और सार्वजनिक सुविधाओं की बिजली वितरण प्रणालियों में व्यापक रूप से लागू किया गया है, जिससे कई ग्राहकों को कुशल, स्वच्छ और स्थिर प्रतिक्रियाशील बिजली मुआवजा प्राप्त करने में मदद मिलती है। भविष्य में, Geyue Electric ऊर्जा दक्षता में सुधार और बिजली प्रणाली के उच्च गुणवत्ता वाले संचालन के लिए विश्वसनीय उत्पाद समर्थन प्रदान करने के लिए ठोस विनिर्माण प्रक्रियाओं और अत्याधुनिक डिजाइन नवाचारों पर भरोसा करना जारी रखेगा।
