सेल्फ-हीलिंग शंट कैपेसिटर लो-वोल्टेज पावर सिस्टम में बर्बाद बिजली और प्रारंभिक विफलताओं को कैसे खत्म करते हैं?

"बर्बाद बिजली" के लिए भुगतान करना बंद करें: कम वोल्टेज बिजली वितरण प्रणालियों के भीतर अदृश्य "सतत गति मशीन" का अनावरण

क्या आपने कभी ऐसी स्थिति का सामना किया है? आपके कारखाने के बिजली वितरण अलमारियाँ के अंदर, कैपेसिटर की पंक्तियाँ - दो साल से भी कम समय पहले स्थापित की गईं - सर्किट ब्रेकर को ट्रिप करके "बल्क अप" (आवरण पर उभार) या यहां तक ​​कि "स्ट्राइक पर जाना" शुरू हो जाती हैं। रखरखाव दल इधर-उधर भागते रहते हैं, फिर भी आपके बिजली बिल के आंकड़े अत्यधिक ऊंचे बने रहते हैं, और पावर फैक्टर जुर्माने के नोटिस सही समय पर आते रहते हैं।

इस बिंदु पर, एक अनुभवी तकनीशियन आपको बता सकता है: "कैपेसिटर पुराने हो गए हैं; अब पूरे बैच को बदलने का समय आ गया है।"

लेकिन क्या आपने कभी सोचा है कि ये कैपेसिटर इतनी जल्दी "मर" क्यों जाते हैं? उपकरण के कुछ टुकड़े पाँच साल तक क्यों चलते हैं, जबकि आपके उपकरण बमुश्किल डेढ़ साल तक चलते हैं? आज, हम शुष्क, तकनीकी डेटा शीट पर चर्चा नहीं करेंगे। इसके बजाय, प्रतिक्रियाशील बिजली क्षतिपूर्ति के क्षेत्र में वर्षों के व्यावहारिक अनुभव वाले एक इंजीनियर के रूप में, मैं आपसे आपके कैपेसिटर के अंदर चल रहे "सूक्ष्म युद्ध" के बारे में बात करना चाहता हूं - एक संघर्ष जो सीधे आपके बिजली बिल को प्रभावित करता है - और आपको एक ऐसे समाधान से परिचित कराना चाहता हूं जिसे अक्सर "सतत गति मशीन" के रूप में वर्णित किया जाता है:स्व-उपचार शंट संधारित्र.

I. आपके "अल्पकालिक" कैपेसिटर वास्तव में क्या कर रहे थे?

कम-वोल्टेज बिजली वितरण प्रणाली में, शंट कैपेसिटर का प्राथमिक मिशन उस "कम" प्रतिक्रियाशील शक्ति को "वापस खींचना" है, जिससे पावर फैक्टर में सुधार होता है। एक पारंपरिक संधारित्र की आंतरिक संरचना एक स्तरित "सैंडविच" जैसी होती है: धातु पन्नी इलेक्ट्रोड की दो परतें इन्सुलेट ढांकता हुआ सामग्री (आमतौर पर एक पॉलीप्रोपाइलीन फिल्म) की एक परत से अलग होती हैं।

इस संरचना में सबसे बड़ा छिपा हुआ जोखिम यह है: यदि ढांकता हुआ सामग्री के भीतर कहीं कोई सूक्ष्म दोष भी है - ऐसा कुछ जिसे औद्योगिक विनिर्माण प्रक्रियाएं कभी भी 100% समाप्त नहीं कर सकती हैं - तो उस विशिष्ट स्थान को वोल्टेज के उतार-चढ़ाव के तनाव के तहत ढांकता हुआ टूटने का सामना करना पड़ेगा। एक भी ब्रेकडाउन के परिणामस्वरूप स्थायी शॉर्ट सर्किट होता है; संपूर्ण संधारित्र प्रभावी रूप से "पंचर" हो जाता है और तुरंत बेकार हो जाता है।

उद्योग के आंकड़ों के अनुसार, 2024 में सेल्फ-हीलिंग लो-वोल्टेज शंट कैपेसिटर का वैश्विक उत्पादन 4.58 मिलियन यूनिट तक पहुंच गया; हालाँकि, प्रारंभिक चरण की उच्च विफलता दर लंबे समय से उद्योग के लिए एक निरंतर समस्या बनी हुई है। कई उपयोगकर्ताओं को लगता है कि उपकरण को लागत बचत के माध्यम से खुद के लिए भुगतान करने का मौका मिलने से पहले ही उनके कैपेसिटर "क्रिया में मर जाते हैं"।

द्वितीय. एक माइक्रोसेकंड-स्केल "स्व-सर्जरी": स्व-उपचार कैसे काम करता है?

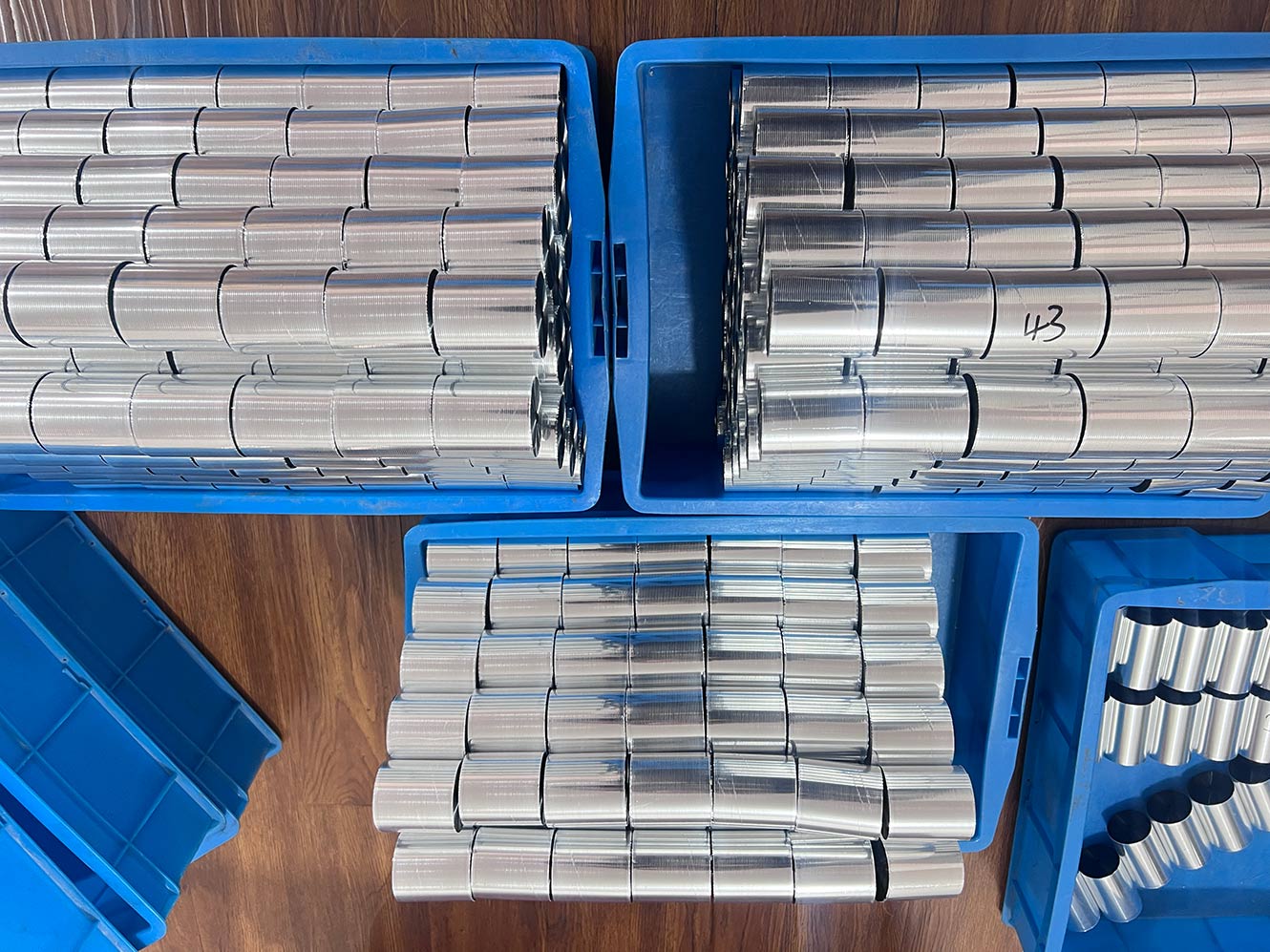

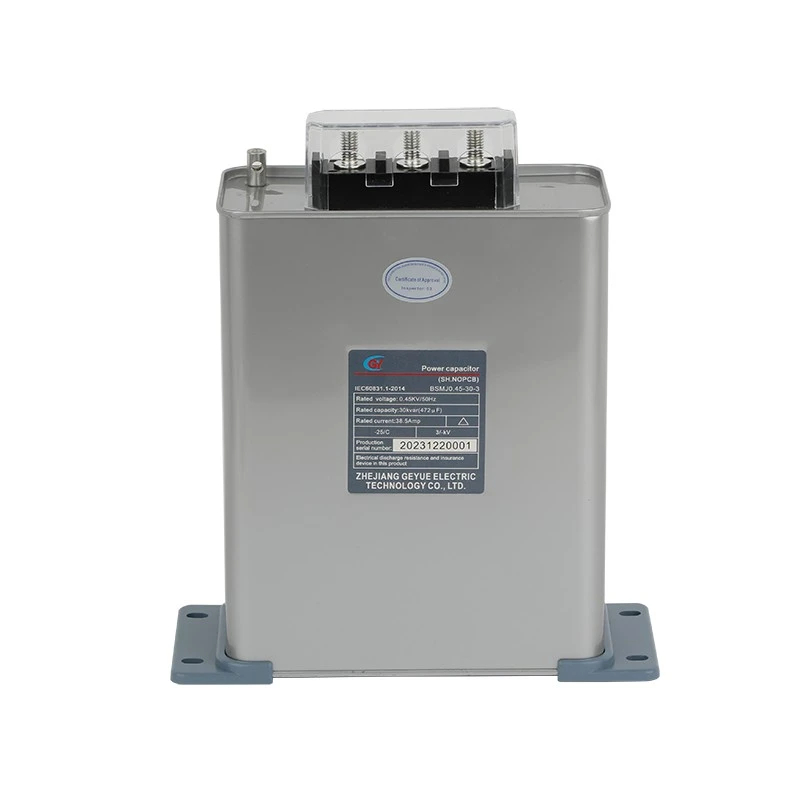

यह हमें आज की चर्चा के सितारे पर लाता है: दस्व-उपचार शंट संधारित्र. इसका मुख्य रहस्य धातुयुक्त पॉलीप्रोपाइलीन फिल्म में छिपा है।

यह फिल्म अब एक स्टैंडअलोन धातु फ़ॉइल नहीं है; इसके बजाय, इलेक्ट्रोड के रूप में काम करने के लिए जिंक-एल्यूमीनियम मिश्र धातु की एक बेहद पतली परत पॉलीप्रोपाइलीन फिल्म की सतह पर सीधे वाष्प-जमा की जाती है। क्या होता है जब फिल्म के भीतर एक कमजोर बिंदु ढांकता हुआ टूटने से पीड़ित होता है?

यह प्रक्रिया आकर्षक है:

ब्रेकडाउन के तुरंत बाद - केवल कुछ माइक्रोसेकंड (एक सेकंड के लाखोंवें हिस्से) के भीतर - ब्रेकडाउन बिंदु तीव्र स्थानीय गर्मी उत्पन्न करता है जो कई हजार डिग्री तक के तापमान तक पहुंच जाती है। इस समय, ब्रेकडाउन बिंदु के आसपास की अति पतली धातु कोटिंग तुरंत "वाष्पीकृत" हो जाती है या "उड़ जाती है", जिससे केवल कुछ मिलीमीटर व्यास का एक छोटा इन्सुलेशन क्षेत्र बन जाता है। इलेक्ट्रिक आर्क को बुझा दिया जाता है, इन्सुलेशन बहाल कर दिया जाता है, और शेष 99.99% संधारित्र पूरी तरह से बरकरार रहता है और सामान्य रूप से कार्य करना जारी रखता है।

तृतीय. सिर्फ "अविनाशी" से कहीं अधिक - एक "बारीक गणना" निवेश

कई खरीद पेशेवर पूछ सकते हैं: "क्या 'स्वयं-उपचार' का मतलब केवल लंबी उम्र नहीं है? लंबी उम्र वास्तव में कितना पैसा बचा सकती है?"

आइए इंजीनियरिंग गणित करें:

कम आकार और वजन से स्थापना लाभ: जिंक-एल्यूमीनियम मिश्रित धातुकृत फिल्म प्रौद्योगिकी का उपयोग करने वाले नए स्व-उपचार कैपेसिटर पुराने कैपेसिटर मॉडल के आकार और वजन का केवल एक-चौथाई से एक-छठा हिस्सा हैं। इसका मतलब यह है कि एक ही कैबिनेट बाड़े के भीतर, आप उच्च मुआवजा क्षमता प्राप्त कर सकते हैं - या आम तौर पर संपूर्ण कैबिनेट सिस्टम को रेट्रोफिटिंग या अपग्रेड करने से जुड़ी महंगी लागतों पर सीधे बचत कर सकते हैं।

नगण्य बिजली हानि: पारंपरिक कैपेसिटर महत्वपूर्ण आंतरिक बिजली हानि से ग्रस्त हैं और पर्याप्त गर्मी उत्पन्न करते हैं। इसके विपरीत, आधुनिक स्व-उपचार कैपेसिटर में आमतौर पर 0.15% से कम ढांकता हुआ हानि स्पर्शरेखा (tanδ) होता है। इसका तात्पर्य क्या है? 50 केवीएआर संधारित्र के लिए, इसका मतलब वस्तुतः कोई आंतरिक ताप उत्पादन नहीं है; प्रत्येक किलोवाट-घंटा बिजली जो अन्यथा उपकरण के भीतर गर्मी के रूप में बर्बाद हो जाती है, उसके बजाय आपके लिए ठोस वित्तीय बचत में परिवर्तित हो जाती है।

वास्तव में "रखरखाव-मुक्त" सुरक्षा अनुभव: सेल्फ-हीलिंग कैपेसिटर में आमतौर पर एक अंतर्निहित ओवरप्रेशर सुरक्षा और विस्फोट-प्रूफ तंत्र की सुविधा होती है। यदि आंतरिक दोष गंभीर स्तर तक जमा हो जाएं और अत्यधिक आंतरिक दबाव पैदा करें, तो संधारित्र आवरण का विस्तार होगा; यह विस्तार तुरंत आंतरिक कॉपर फ़्यूज़ लिंक को तोड़ देता है, जिससे बिजली की आपूर्ति भौतिक रूप से डिस्कनेक्ट हो जाती है। यह तंत्र न केवल संधारित्र की सुरक्षा करता है, बल्कि पूरे बिजली वितरण कैबिनेट की भी सुरक्षा करता है, जिससे तेल रिसाव या यहां तक ​​​​कि विस्फोट जैसे जोखिमों को पूरी तरह से समाप्त कर दिया जाता है, जो आमतौर पर पारंपरिक तेल-डूबे हुए कैपेसिटर से जुड़े होते हैं। चतुर्थ. डेटा झूठ नहीं बोलता: वैश्विक बाज़ार स्व-उपचार तकनीक की ओर क्यों बढ़ रहे हैं?

QYResearch से उद्योग अंतर्दृष्टि के अनुसार, सेल्फ-हीलिंग लो-वोल्टेज पैरेलल कैपेसिटर का वैश्विक बाजार 2031 तक 1.935 बिलियन आरएमबी के मूल्यांकन तक पहुंचने का अनुमान है, जो 4.7% से अधिक की चक्रवृद्धि वार्षिक वृद्धि दर (CAGR) बनाए रखेगा। यह प्रवृत्ति केवल तकनीकी पुनरावृत्ति से अधिक द्वारा संचालित है; यह मुख्य रूप से औद्योगिक सुविधाओं, वाणिज्यिक भवनों और डेटा केंद्रों के भीतर बिजली की गुणवत्ता के लिए बढ़ती कठोर आवश्यकताओं की प्रतिक्रिया है।

विशेष रूप से, जिंक-एल्यूमीनियम मिश्र धातु कोटिंग्स के अनुप्रयोग ने पारंपरिक सामग्रियों से जुड़े अंतर्निहित व्यापार-बंदों को पूरी तरह से हल कर दिया है - विशेष रूप से, ऑक्सीकरण के लिए शुद्ध एल्यूमीनियम फिल्मों की संवेदनशीलता और शुद्ध जिंक फिल्मों के खराब संक्षारण प्रतिरोध। यह नवाचार सुनिश्चित करता है कि, लंबे समय तक एसी लोड के तहत भी, कैपेसिटर का कैपेसिटेंस क्षय वक्र उल्लेखनीय रूप से सपाट रहता है।

V. निष्कर्ष में: खरीद और इंजीनियरिंग पेशेवरों के लिए स्पष्ट सलाह

एक अनुभवी उद्योग के अनुभवी के रूप में, मैं यह सलाह देना चाहूंगा: स्व-उपचार समानांतर कैपेसिटर का चयन करते समय, केवल नाममात्र केवीएआर रेटिंग पर ध्यान केंद्रित न करें; इसके बजाय, निम्नलिखित महत्वपूर्ण कारकों पर पूरा ध्यान दें:

सामग्री संरचना: क्या यह जिंक-एल्यूमीनियम मिश्रित धातुकृत फिल्म का उपयोग करता है? क्या फ़िल्म में थिडेन्ड एज तकनीक का उपयोग किया गया है? (इसका सीधा प्रभाव इसकी तीव्र धाराओं को झेलने की क्षमता पर पड़ता है।)

विनिर्माण प्रक्रिया: क्या छिड़काव की गई धातु की परत सुरक्षित रूप से बंधी हुई है? क्या वेल्डिंग विश्वसनीय है? (ये कारक संपर्क प्रतिरोध और उत्पन्न गर्मी की मात्रा निर्धारित करते हैं।)

सुरक्षा सुरक्षा: क्या यह अत्यधिक दबाव वाले विस्फोट-रोधी डिस्कनेक्शन डिवाइस से सुसज्जित है? क्या इसमें बिल्ट-इन डिस्चार्ज रेसिस्टर्स की सुविधा है? (ये उपाय रखरखाव कर्मियों की सुरक्षा सुनिश्चित करते हैं।)

बिजली की गुणवत्ता औद्योगिक उत्पादन के "अदृश्य रक्तप्रवाह" के रूप में कार्य करती है, और स्व-उपचार समानांतर संधारित्र "सुपर-ऑर्गन" के रूप में कार्य करता है जो "रक्त उत्पन्न करने" और "स्वयं को ठीक करने" दोनों में सक्षम है।

यदि आप अभी भी हर दो साल में कैपेसिटर बदलने की परेशानी से दबे हुए हैं - और यदि आप वास्तव में "न्यूनतम मानवयुक्त" या स्वचालित वितरण सबस्टेशन वातावरण का एहसास करने की आकांक्षा रखते हैं - तो आपके बही-खाते से इस छिपे हुए परिचालन व्यय को स्थायी रूप से खत्म करने के लिए प्रौद्योगिकी का लाभ उठाने का समय आ गया है।
