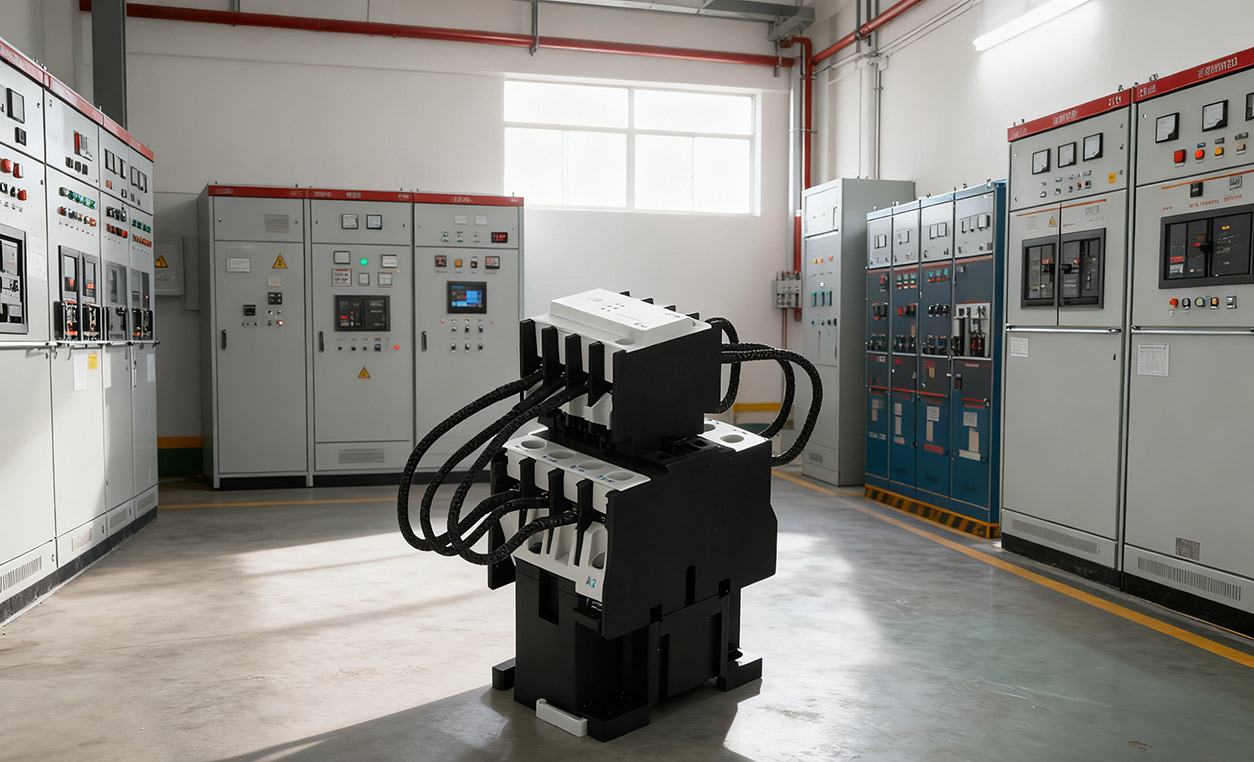

CJ19 श्रृंखला संपर्ककर्ता के चुंबकीय सर्किट सिस्टम को बार-बार स्विचिंग द्वारा उत्पन्न अधिक विद्युत चुम्बकीय बल और थर्मल तनाव से निपटने के लिए कौन से विशेष डिज़ाइन की आवश्यकता होती है?

कम वोल्टेज प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण के क्षेत्र में, संपर्ककर्ताओं का चयन सीधे पूरे सिस्टम की स्थिरता और जीवन काल को निर्धारित करता है। Geyue Electric, इस क्षेत्र में विशेषज्ञता रखने वाले एक पेशेवर निर्माता के रूप में, कैपेसिटर स्विचिंग की कठोर परिचालन स्थितियों को गहराई से समझता है - प्रति सेकंड कई बार लगातार संचालन, सामान्य भार और थर्मल तनाव से कहीं अधिक वृद्धि धाराओं के साथ। आज, हम आपके लिए CJ19 श्रृंखला संपर्ककर्ताओं के चुंबकीय सर्किट सिस्टम के अद्वितीय और सरल डिजाइन ज्ञान का विश्लेषण करेंगे, जो सामान्य संपर्ककर्ताओं की तुलना में विशेष रूप से कैपेसिटर स्विचिंग के लिए डिज़ाइन किए गए हैं।

उन्नत चुंबकीय पारगम्यता: एक ठोस विद्युतचुंबकीय ढाँचा बनाएँ

चुंबकीय सर्किट संपर्ककर्ता का हृदय है, जो विद्युत चुम्बकीय बल की पीढ़ी की दक्षता और स्थिरता का निर्धारण करता है। साधारण एसी संपर्ककर्ताओं का चुंबकीय सर्किट मुख्य रूप से प्रतिरोधक या सामान्य आगमनात्मक भार के लिए डिज़ाइन किया गया है, और इसका कोर केवल पारंपरिक विद्युत सिलिकॉन स्टील शीट का उपयोग करता है। चुंबकीय प्रवाह घनत्व और यांत्रिक शक्ति केवल सामान्य स्विचिंग आवश्यकताओं को पूरा करने के लिए आवश्यक है। हालाँकि, CJ19 श्रृंखला के संपर्ककर्ताओं को पूरी तरह से अलग कार्य परिस्थितियों का सामना करना पड़ता है, अर्थात्, उच्च एकाधिक ओवरकरंट के साथ लगातार प्रभाव। इसलिए, CJ19 श्रृंखला संपर्ककर्ताओं के लिए चुंबकीय सर्किट डिजाइन का प्राथमिक सिद्धांत "चुंबकीय पारगम्यता को मजबूत करना" है।

Geyue CJ19 श्रृंखला संपर्ककर्ताओं के कोर सामान्य एसी संपर्ककर्ताओं की तुलना में उच्च ग्रेड और कम नुकसान के साथ उच्च ग्रेड कोल्ड-रोल्ड सिलिकॉन स्टील शीट से बने होते हैं। इस सामग्री में न केवल उच्च चुंबकीय पारगम्यता है, जो इसे संपर्कों के विश्वसनीय बंद होने और तेजी से वियोग को सुरक्षित रखने के लिए मजबूत विद्युत चुम्बकीय आकर्षण को जल्दी से स्थापित करने और जारी करने में सक्षम बनाती है, बल्कि उच्च यांत्रिक शक्ति और मजबूत प्रभाव प्रतिरोध भी रखती है। हर बार संधारित्र को चालू या बंद करने पर उत्पन्न होने वाला विशाल विद्युत चुम्बकीय बल चुंबकीय योक और कोर कॉलम के अनुकूलित डिजाइन के माध्यम से समान रूप से प्रसारित होता है, जो लगातार प्रभावों के कारण कोर को विकृत होने या शोर उत्पन्न करने से प्रभावी ढंग से रोकता है, इस प्रकार दीर्घकालिक और लगातार संचालन के तहत चुंबकीय सर्किट प्रणाली की ज्यामितीय सटीकता और प्रदर्शन स्थिरता सुनिश्चित करता है।

अनुकूलित ताप अपव्यय: बारंबार संचालन में "शांत" जीन को शामिल करें

कैपेसिटर बैंकों के लिए संपर्ककर्ताओं के बार-बार स्विचिंग ऑपरेशन से न केवल यांत्रिक तनाव होता है, बल्कि निरंतर ऊर्जा हानि भी होती है, जो अंततः गर्मी ऊर्जा में परिवर्तित हो जाएगी। उनमें से, संपर्ककर्ता के कुंडल का तांबे का नुकसान और संपर्ककर्ता के लौह कोर का एड़ी वर्तमान नुकसान मुख्य ताप स्रोत हैं। साधारण संपर्ककर्ताओं का ताप अपव्यय डिज़ाइन आमतौर पर निरंतर बिजली आपूर्ति और रुक-रुक कर संचालन की स्थितियों पर आधारित होता है, जबकि CJ19 श्रृंखला संपर्ककर्ताओं को लगभग "निरंतर कार्यशील मोड" में संचालित प्रतिक्रियाशील बिजली क्षतिपूर्ति प्रणाली द्वारा उत्पन्न गर्मी की चुनौती से निपटना होता है।

निरंतर बिजली हानि से उत्पन्न गर्मी को खत्म करने के लिए, Geyue Electric ने CJ19 श्रृंखला संपर्ककर्ताओं को एक डिज़ाइन दिया है जहां चुंबकीय सर्किट और कॉइल गर्मी को खत्म करने के लिए एक साथ काम कर सकते हैं। सबसे पहले, Geyue Electric द्वारा निर्मित CJ19 श्रृंखला संपर्ककर्ताओं की कॉइल फ्रेम और वाइंडिंग प्रक्रिया थर्मल चालन पथ पर विशेष ध्यान देती है। हमारे CJ19 श्रृंखला के उत्पादों के कॉइल बाजार में मौजूद (जैसे H ग्रेड) की तुलना में उच्च ताप प्रतिरोध स्तर वाले इनेमल तारों का उपयोग करते हैं, और कॉइल संरचना पर बेहतर ताप अपव्यय वायुमार्ग छोड़ते हैं। दूसरे, हमारे CJ19 श्रृंखला के संपर्ककर्ताओं के लौह कोर की लेमिनेटेड शीट प्रक्रिया अधिक कॉम्पैक्ट और एक समान है, जिससे भंवर धारा हानि कम हो जाती है। इससे भी महत्वपूर्ण बात यह है कि हमारे CJ19 संपर्ककर्ताओं की संपूर्ण विद्युत चुम्बकीय प्रणाली थर्मल सिमुलेशन अनुकूलन से गुज़री है, जिससे यह सुनिश्चित होता है कि लौह कोर और कॉइल द्वारा उत्पन्न गर्मी को अंदर जमा होने के बजाय संपर्ककर्ता आधार के माध्यम से हवा में जल्दी से नष्ट किया जा सकता है। हमारी रचनात्मक टीम ने "सक्रिय ताप अपव्यय" डिज़ाइन अवधारणा को पूरी तरह से अवशोषित और एकीकृत किया है, जो इतिहास में सबसे निचले स्तर पर CJ19 श्रृंखला संपर्ककर्ताओं के तापमान वृद्धि को नियंत्रित करता है, सीधे इन्सुलेशन सामग्री की उम्र बढ़ने में देरी करता है और कॉइल्स की सेवा जीवन का विस्तार करता है।

गतिशील प्रतिक्रिया: मिलीसेकंड-स्तरीय कार्रवाई निरंतरता सुनिश्चित करें

कैपेसिटर के स्विचिंग में टाइमिंग की बेहद सख्त आवश्यकताएं होती हैं। CJ19 श्रृंखला संपर्ककर्ताओं के पास "पहले वर्तमान-सीमित अवरोधक को जोड़ने, फिर मुख्य संपर्कों को शॉर्ट-सर्किट करने" का एक अद्वितीय दो-चरणीय ऑपरेशन है। इस ऑपरेशन को चुंबकीय सर्किट प्रणाली द्वारा यांत्रिक तंत्र को मिलीसेकंड परिशुद्धता के साथ चलाकर पूरा किया जाना चाहिए, जो चुंबकीय सर्किट की गतिशील प्रतिक्रिया विशेषताओं पर अत्यधिक उच्च मांग रखता है।

साधारण संपर्ककर्ताओं का चुंबकीय सर्किट डिज़ाइन स्थैतिक सक्शन विशेषताओं पर अधिक ध्यान केंद्रित कर सकता है, जबकि CJ19 श्रृंखला संपर्ककर्ताओं का चुंबकीय सर्किट डिज़ाइन आकर्षण और रिलीज प्रक्रियाओं के दौरान गतिशील वक्रों पर केंद्रित होता है। काउंटरफोर्स स्प्रिंग और मैग्नेटिक सर्किट एयर गैप के मापदंडों की सटीक गणना करके, गेयू इलेक्ट्रिक एसी शोर और कंपन को कम करने के लिए शॉर्ट-सर्किट रिंग के डिजाइन को अनुकूलित करता है। परिणामस्वरूप, हमारी कंपनी द्वारा उत्पादित CJ19 श्रृंखला संपर्ककर्ता प्रत्येक समापन और बार-बार स्विचिंग में प्रत्येक ब्रेक के दौरान तेजी से, सटीक और सुचारू रूप से काम करते हैं। यह अत्यधिक सुसंगत गतिशील प्रदर्शन संपर्ककर्ता संपर्क बकवास को रोकता है, चाप क्षरण को कम करता है, दो-चरणीय स्विचिंग प्रक्रिया का सटीक निष्पादन सुनिश्चित करता है, और परिचालन त्रुटियों के कारण वर्तमान दमन या उपकरण क्षति की विफलता से सीधे बचाता है।

गेयू इलेक्ट्रिक की शिल्प कौशल: व्यावसायिक समाधानों के साथ बिजली की गुणवत्ता की रक्षा करें

चीन में कम वोल्टेज प्रतिक्रियाशील बिजली मुआवजा उपकरण के एक पेशेवर निर्माता के रूप में, Geyue Electric सिस्टम के मूल्य के लिए विश्वसनीय घटकों के महत्व को पूरी तरह से समझता है।CJ19 श्रृंखला संपर्ककर्ताGeyue Electric को चुंबकीय सर्किट और समग्र डिजाइन की मूल अवधारणाओं के मार्गदर्शन में विकसित किया गया है। जटिल हार्मोनिक्स और बार-बार स्विचिंग के साथ वास्तविक औद्योगिक वातावरण में भी उत्कृष्ट विद्युत जीवन काल और स्थिरता सुनिश्चित करने के लिए उन्होंने कठोर जीवन परीक्षण और सर्ज करंट प्रभाव सत्यापन किया है। यदि आपके इंजीनियरिंग प्रोजेक्ट को अभी तक उपयुक्त लो-वोल्टेज रिएक्टिव पावर मुआवजा प्रणाली आपूर्तिकर्ता नहीं मिला है, तो अपनी आवश्यकताओं को हमारे ईमेल पते पर क्यों न भेजेंinfo@gyele.com.cn. हमारी पेशेवर टीम आपको बिजली की गुणवत्ता में सुधार के लिए सर्वोत्तम प्रतिक्रियाशील बिजली मुआवजा समाधान खोजने में मदद करेगी।
